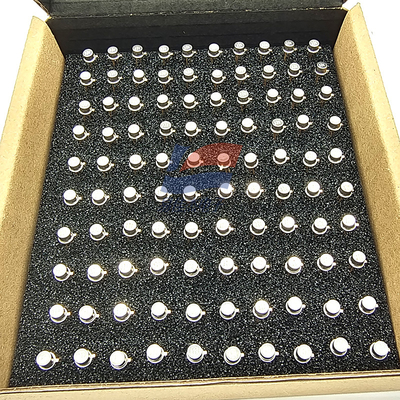

Sensore di temperatura di umidità di AD590JH, trasduttore terminale di temperatura di due IC

Descrizione di prodotto:

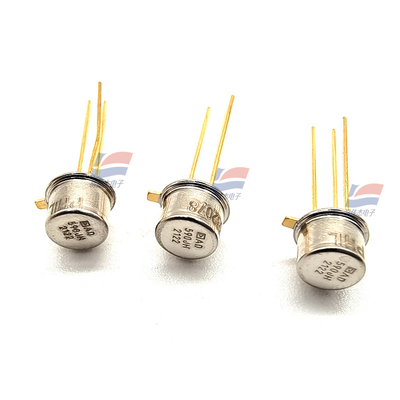

Trasduttore di temperatura di IC del Due-terminale di AD590JH

Caratteristiche:

AD590 è un trasduttore terminale della temperatura del circuito integrato 2 che produce una corrente d'uscita proporzionale alla temperatura assoluta. Per le tensioni di rifornimento fra 4 V e 30 V che il dispositivo funge da regolatore corrente ad alta impedenza e costante che passa 1 guarnizione del laser di μA/K. delle resistenze di sottili pellicole del chip è usato per calibrare il dispositivo ad un'uscita di 298,2 μA a 298,2 K (°C) 25.

Il AD590 dovrebbe essere utilizzato in tutta l'applicazione dipercezione inferiore a°C 150 in cui i sensori di temperatura elettrici convenzionali attualmente sono impiegati. Il basso costo inerente di un circuito integrato monolitico combinato con l'eliminazione dei circuiti di sostegno rende al AD590 un'alternativa attraente per molte situazioni di misura della temperatura. I circuiti della linearizzazione, gli amplificatori di tensione di precisione, i circuiti di misurazione della resistenza e la compensazione della giunzione fredda non sono necessari nell'applicazione del AD590.

Oltre alla misura della temperatura, le applicazioni includono la compensazione di temperatura o la correzione dei componenti discreti, la polarizzazione proporzionale alla temperatura assoluta, la misura di portata, la rilevazione livellata dei liquidi e l'anemometria. Il AD590 è disponibile nella forma del chip, rendente la adatta per i circuiti ibridi e le misure veloci della temperatura negli ambienti protetti.

Il AD590 è particolarmente utile nelle applicazioni di telerilevamento. Il dispositivo è insensibile alle cadute di tensione sopra le lunghe file dovuto la sua uscita corrente dell'alta impedenza. Tutto il twisted pair ben-isolato è sufficiente per l'operazione alle centinaia di piedi dai circuiti di ricezione. Le caratteristiche di uscita inoltre rendono il AD590 facile multiplexare: la corrente può essere commutata da un multiplexor di CMOS o la tensione di rifornimento può essere commutata da un'uscita del circuito logico.

PUNTI CULMINANTI DEL PRODOTTO

1. Il AD590 è calibrata, sensore di temperatura terminale 2 che richiede soltanto un rifornimento di tensione di CC (4 V a 30 V). I trasmettitori, i filtri, la compensazione del filo di piombo ed i circuiti costosi sono tutti della linearizzazione inutili nell'applicazione del dispositivo.

2. La guarnizione avanzata del laser al livello del wafer insieme con estesa prova finale assicura che le unità AD590 siano facilmente intercambiabili.

3. Il rifiuto superiore dell'interfaccia accade, perché l'uscita è una corrente piuttosto che una tensione. Inoltre, i requisiti di potere sono bassi (1,5 mWs @ 5°C) di V @ 25. Queste caratteristiche rendono il AD590 facile applicarsi come telerilevamento.

4. L'impedenza ad alto rendimento (>10 MΩ) fornisce il rifiuto eccellente della deriva e dell'ondulazione di tensione di rifornimento. Per esempio, cambiando l'alimentazione elettrica da 5 V a 10 risultati di V in soltanto 1 cambiamento corrente di massimo del μA, o 1 errore di equivalente del°C.

Specifiche:
