Dettagli:
|
| Isteresi di pressione (5) (kPa 0 - 50): | ±0.1 — %VFSS | Isteresi di temperatura (5) (- 40°C a +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Effetto di temperatura sulla portata completa (5): | TCVFSS -1,0 - 1.0% VFSS | Effetto di temperatura sul contrappeso (5): | TCVoff -1,0 - 1,0 sistemi MV |
| Impedenza introdotta: | Ω di Zin 1000 - 2500 | Impedenza dell'uscita: | Ω di Zout 1400 - 3000 |
| Tempo di reazione (6) (10% - 90%): | TR — 1,0 — spettrografia di massa | ||
| Evidenziare: | Sensore di pressione della funzione di taratura |
||
Descrizione di prodotto:

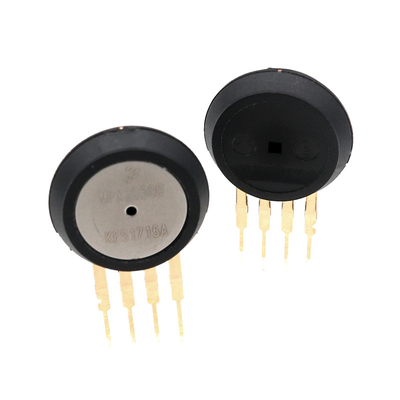

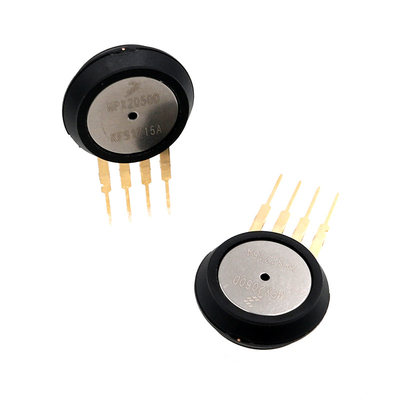

Compensazione di temperatura incorporata di kpa di MPX2050D 0-50 (0-7.25PSi) e sensore di pressione di funzione di calibratura
Caratteristiche:
I dispositivi di serie MPX2050 sono sensori piezoresistive di pressione del silicio
fornendo un'uscita altamente accurata e lineare di tensione, direttamente proporzionale al
pressione applicata. Il sensore è un singolo, diaframma monolitico del silicio con
estensimetro e un su chip integrato rete di resistenza di sottili pellicole. Il chip è laser
sistemato per la compensazione precisa della portata e di calibratura e di temperatura di contrappeso.
• A temperatura compensata sopra 0°C a +85°C
• Calibro unico di sforzo-tensione del taglio del silicio
• Chip Carrier Package Options di facile impiego
• Logometrico a tensione di rifornimento
• Opzioni del calibro e di differenziale
• Linearità di ±0.25%
Uscita di tensione contro pressione differenziale applicata
L'uscita differenziale di tensione del sensore è direttamente
proporzionale alla pressione differenziale si è applicato.
La tensione in uscita del sensore del calibro o di differenziale
aumenti con l'aumento di pressione applicata alla pressione
lato (P1) riguardante il lato di vuoto (P2). Similmente, uscita
gli aumenti di tensione come vuoto aumentante si applica al
lato di vuoto (P2) riguardante il lato di pressione (P1).
Specifiche:
| Campo di pressione differenziale (1) | POP 0 — kPa 50 |
| Tensione di rifornimento (2) | CONTRO — 10 16 VCC |
| Rifornimento corrente | Io — 6,0 — mAdc |
| Portata completa (3) | VFSS 38,5 40 41,5 sistemi MV |
| Sfalsi (4) | Voff -1,0 — 1,0 sistemi MV |
| Sensibilità | 0,8 — mV/kPa |
| Linearità | -0,25 — 0.25% VFSS |
