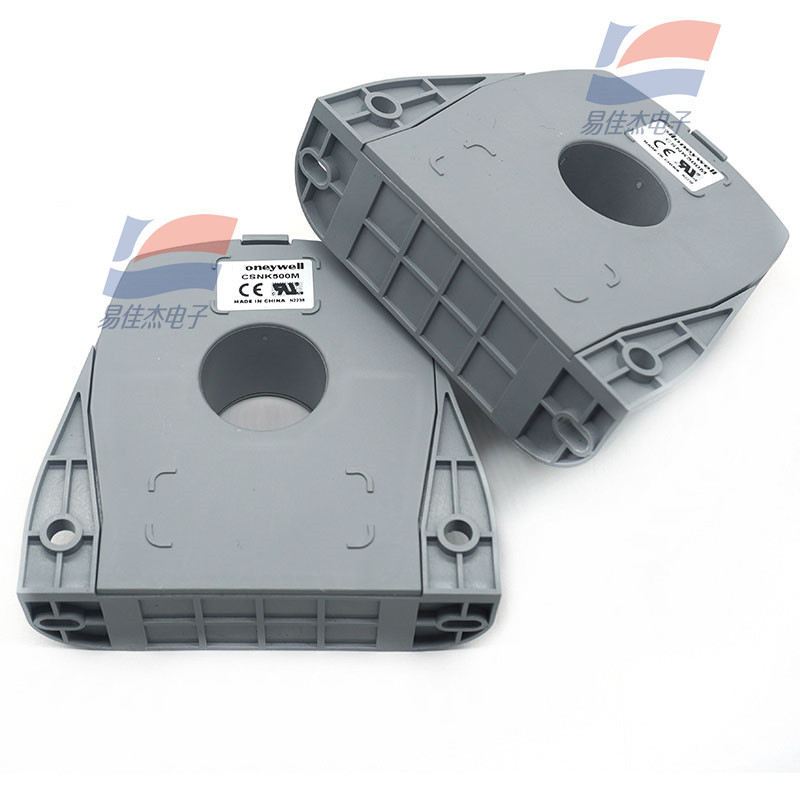

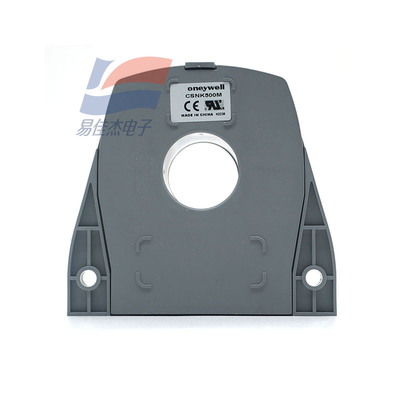

CSNK500M Electronic Measuring Instrument individua il sensore corrente del circuito chiuso di ±1200A

Caratteristiche:

Sensore corrente a circuito chiuso di CSNK500M basato per principio magnetico della compensazione. Il bordo elettrico fra i circuiti primari e secondari può misurare la corrente di CC, di CA e di impulso.

1. Parametri elettrici

Corrente nominale: 500A.t rms (stimato)

Campo di misura: 0~±1200A.t (corrente continua)

: 0~±127 ** .t (picco di corrente di CA)

Resistenza di misura (a 70°C): Rm minimo di rm massimo

With±15V, at±500A.t massimo: 0ohm 75ohm

at±1000A.t massimo: 0ohm 10ohm

With±18V, at±500A.t massimo: 0ohm 100ohm

at±127 ** .t massimo: 0ohm 5ohm

Corrente d'uscita analogica (a 500A): 100mA

Rapporto dei giri: 1/5000

** * (25°C): migliore di ±0.50%ln

Tensione di rifornimento: ±15~18VDC (±5%)

Bordo secondario primario: 6KVrms/50KHz/1min

2. parametri Sesso-dinamici

Corrente zero di contrappeso (25°C): migliore di ±0.20mA

Deriva corrente di temperatura di squilibrio (0~70°C): migliore di ±0.30mA

Linearità: migliore di ±0.10%

Tempo di reazione: Migliore di 1μs

Larghezza di banda: DC~100 chilociclo

dl/dT segue: Migliore di 100A/μs

3. Indicatori tecnici

Gamma di temperatura di funzionamento: -40~85°C

Gamma di temperature di stoccaggio: -40~90°C

Consumo di energia corrente: 20mA più la corrente d'uscita

Resistenza interna secondaria (+70°C): 50Ω

Alloggio del sensore: alloggio di plastica con il bordo

Forma dell'installazione: connettore di perno 4
