Dettagli:
|
| principio di funzionamento: | Elettrochimico a pressione parziale | Prodotto: | 9 mV a 13 mV in 210 mBar di O2 |
|---|---|---|---|
| Intervallo di misura: | 0 mBar a 1500 mBar di O2 | Tempo di reazione (T90): | < 15 s (aria al 100% di O2) |
| Offset di base: | < 200 μV | Linearità: | O2 lineare da 0% a 100% (cfr. nota 1) |
| Evidenziare: | Ventilatore Sensore di gas di ossigeno,MOX1 Sensore del gas ossigeno,AA829-210 Sensore del gas ossigeno |
||

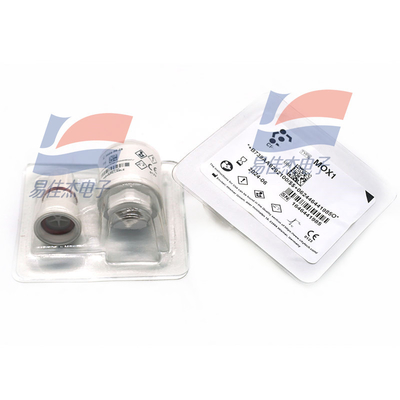

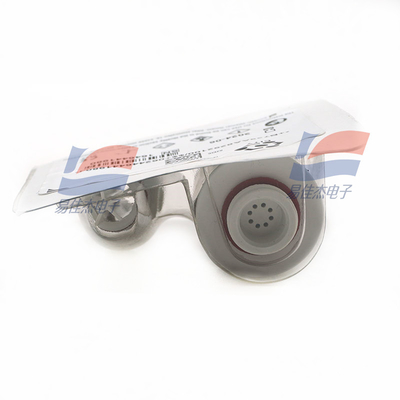

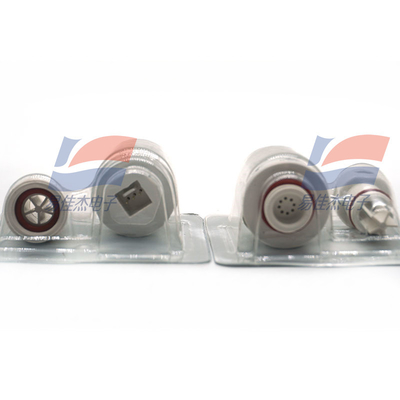

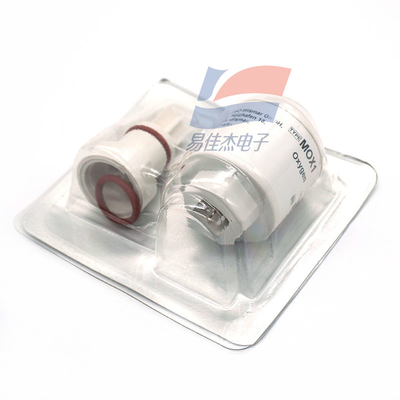

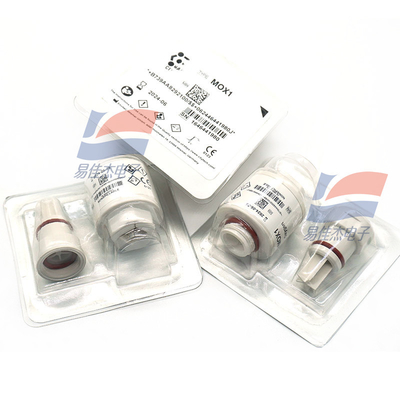

Sensore di ossigeno MOX1
Scopo del documento:
Lo scopo del presente documento è di presentare le specifiche di prestazioni del sensore di ossigeno MOX1.
Questo documento deve essere utilizzato in combinazione con i principi di funzionamento (OP04) e la scheda di dati sulla sicurezza del prodotto (PSDS 4).
I dati forniti nel presente documento sono validi a 20°C, 50% RH e 1013 mBar per 3 mesi dalla data di fabbricazione del sensore.
Il segnale di uscita può scendere al di sotto del limite inferiore nel corso del tempo.
Nota importante:
La connessione deve essere effettuata solo tramite i componenti di accoppiamento raccomandati.
Per ulteriori informazioni sulla resistenza al carico esterno e sul collegamento alla parte di accoppiamento raccomandata, consultare il principio operativo OP-04 o contattare City Technology.
Tutti i dati relativi alle prestazioni sono basati su misurazioni effettuate con gas della bombola con portata di 100 ml/min. Condizioni a 20°C, 50% RH e 1013 mBar. Per i dati relativi alle prestazioni dei sensori in altre condizioni,contatto City Technology.
Le caratteristiche di prestazione delineano le prestazioni dei sensori forniti nei primi 3 mesi.
Avvelenamento:
CiTiceL sono progettati per funzionare in una vasta gamma di ambienti e condizioni difficili.sia durante la conservazione, il montaggio negli strumenti e il funzionamento.
Quando si utilizzano sensori con schede di circuito stampato (PCB), prima del montaggio del sensore devono essere utilizzati agenti degrassificanti.Non applicare colla direttamente sul CiTiceL o nei suoi pressi, in quanto il solvente può causare la crepazione della plastica..
Uso previsto:
Questi sensori sono progettati per essere utilizzati per monitorare la pressione parziale dell'ossigeno in anestesia (escluso lo xenon), terapia intensiva, incubatori neonatali e monitor di ossigeno generale.
Tempo di stabilizzazione:
Lasciare che lo strumento si stabilizzi per almeno 15 minuti prima della taratura o fare riferimento alle istruzioni del costruttore
Pulizia e sterilizzazione:
In caso di contaminazione, il sensore può essere pulito con acqua distillata e lasciato asciugare in modo naturale.Il sensore non è adatto alla sterilizzazione a vapore o all'esposizione a sostanze chimiche come l'ossido di etilene o il perossido di idrogeno..
Intervallo di taratura:
Questi sensori sono progettati per avere un minimo di deriva durante la loro vita utile.
| Compensazione della temperatura | < 2% di O2 equivalente (0°C a 40°C) |
| Resistenza di carico esterno | 10 kΩ minimo (cfr. nota importante) |
| Collegamento | L'interfaccia di riferimento è la seguente: |
| Materiale per le abitazioni | ABS bianco |
| Peso | 39 g (nominale) |
