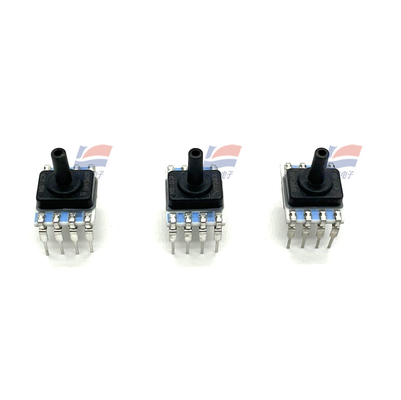

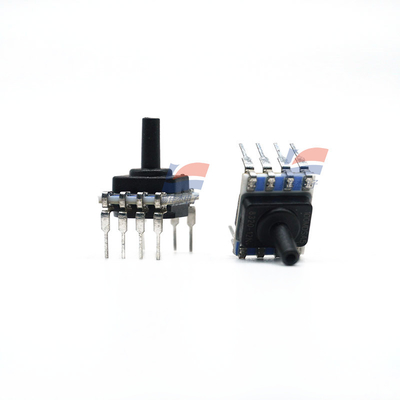

YJJ ABPDANN010BGAA5 Sensore di pressione 10bar Tipo di base Installazione di schede di tipo digitale Frequenza di orologio 100 50 -400 800 kHz

Descrizione del prodotto:

ABPDANN010BGAA5 Applicazione multi-scenario

Caratteristiche:

• Misure di misura e differenziale

pressioni

• Fascia di errore totale (cfr. figura 1): ±1,5% FSS

• Opzione di supporto liquido: consente l'uso di supporti umidi/

funzionamento a umido su dispositivi a doppia porta

• stabilità a lungo termine leader nel settore:

± 0,25 % FSS

• Precisione leader nel settore: ± 0,25 % FSS

BFSL

• Ampio intervallo di pressione: da 60 mbar a 10 bar

6 kPa a 1 MPa. 1 psi a 150 psi.

• di dimensioni minime di 8 mm x 7 mm

• Pressioni di scoppio elevate (cfr. tabella 7)

• Calibrato nell'intervallo di temperatura di 0°C

a 50°C [32°F a 122°F]

• Funziona da un'unica fonte di alimentazione

3,3 Vdc o 5,0 Vdc

• Uscita: analogo ratiometrico o I2C- o

12 bit digitali compatibili con SPI

• Consumo di energia: 2 uA tipici quando

utilizzando l' opzione di modalità di riposo

• Rispetto IPC/JEDEC J-STD-020D.1

Sensibilità all'umidità livello 1

requisiti

• Conformità REACH e RoHS

• Opzioni: funzione diagnostica interna,

media liquidi, modalità di riposo, temperatura

uscita

FIGURA 1. TABELLA DELLA BANDA DELL'ERRORE TOTALE 1. NOMBRATORI MAXIMI ASSOLUTI1 MIN. MAX. UNITA Tensione di alimentazione (Vsupply) -0,3 6,0 Vdc Tensione su qualsiasi pin -0,3 Vsupply + 0.3 V Frequenza di orologeria dell'interfaccia digitale: I2 C SPI 100 50 400 800 kHz suscettibilità ESD (modello del corpo umano) 2 kV Temperatura di stoccaggio -40 [-40] 85 [185] °C [°F] Tempo e temperatura di saldatura:temperatura di saldatura a piombo (DIP) temperatura di riversamento massima (SMT senza piombo), SMT) 4 s max. a 250°C [482°F] 15 s max. a 250°C [482°F] 1 I valori massimi assoluti sono i limiti estremi che il dispositivo sopporterà senza danni.SPECIFICAZIONI AMBIENTALI PARAMETRO CHARACTERISTICO Umidità: tutte le superfici esterne superfici interne dei mezzi liquidi Opzione (T, V, F, G) superfici interne dei gas secchi Opzione (N, D) 0 %RH a 95 %RH, non condensante 0 %RH a 100 %RH, condensante 0 %RH a 95 %RH,non condensante Vibrazione 15 g, 10 Hz a 2 kHz Shock 100 g, durata 6 ms Durata di vita 1 1 milione di cicli di pressione minimo Riportamento della saldatura J-STD-020-D.1 Sensibilità all' umidità Livello 1 (durata di conservazione illimitata se conservato a

SSpecificità:
