60 mW Consumo di energia Sensore di flusso d'aria compensato AWM720P1 Precise ratiometricity and compact design

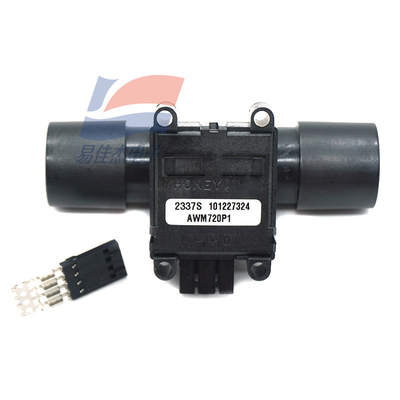

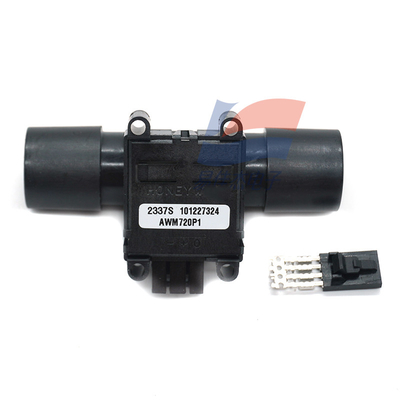

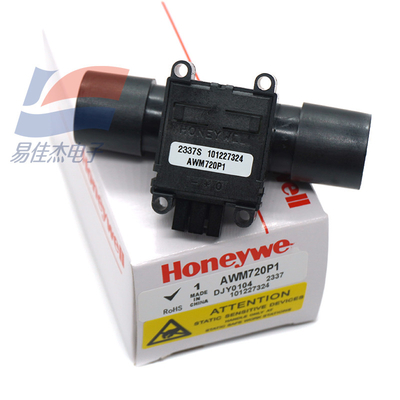

                                                                 Sensore di flusso d'aria compensato AWM720P1

Sensori di flusso d'aria della serie AWM700Descrizione
I sensori di flusso d'aria compensati/amplificati della serie AWM700 forniscono misurazioni di flusso in linea con un alloggiamento di bypass appositamente progettato.Questi sensori misurano il flusso fino a 300 litri standard al minuto (SLPM) inducendo un tipico calo di pressione di 1 inH2O.

L'AWM700 ha una grande capacità di flusso in un piccolo pacchetto, così come un tempo di risposta di 6 ms. Questi sensori richiedono un'alimentazione di 10 Vdc, ma consumano solo 60 mW di potenza.

La confezione di plastica compatta resiste a sovrappesi di 1720 mbar. 172 kPa. 25 psi senza compromettere le prestazioni. Il connettore compatibile AMP fornisce una connessione affidabile.

La serie AWM700 offre una combinazione di affidabilità, alta precisione e caratteristiche operative di precisione.Il circuito del sensore AWM700 esegue l'amplificazione e la compensazione della temperatura.

Gli AWM720P1 e AWM730B5 sono stati sviluppati principalmente per il mercato della ventilazione medica e soddisfano gli elevati requisiti di prestazioni di molte applicazioni di strumentazione medica e analitica.

Sensori di flusso d'aria della serie AWM700Caratteristiche e benefici principali
• Tubi di flusso per intervalli fino a 300 SLPM: fornisce un basso calo di pressione nell'applicazione del cliente
• Escala zero e scala completa molto stabile: non richiede una ricalibrazione nella maggior parte delle applicazioni
• Confezione compatta: occupa meno spazio nella camera del cliente, riducendo potenzialmente i costi di produzione; le dimensioni della camera possono anche essere ridotte per adattarsi più facilmente alle applicazioni con spazio limitato
• Bassi errori di isteresi e ripetibilità (meno dello 0,35% della lettura): fornisce una migliore precisione del sistema
• Tempo di flusso di risposta migliorato di 6 ms: cattura l'evento di flusso completo
• Basso consumo energetico: consente l'uso in dispositivi portatili e applicazioni a batteria

Sensori di flusso d'aria della serie AWM700Potenziali applicazioni
Medicina
• Concentratori e conservatori di ossigeno
• Respiratori e ventilatori
• Nebulizzatori
• Pressione positiva continua delle vie aeree (CPAP)
• Macchine per l'anestesia
INDUSTRIALE
• regolatori di flusso di massa
• Sistemi di telecomunicazione
• Controlli ambientali del clima
• Controlli delle celle a combustibile
• attrezzature di saldatura e laser per il controllo dei gas di processo

Sensori di flusso d'aria della serie AWM700Specificità

Caratteristica	Parametro
	AWM720P1	AWM730B5
Intervallo di flusso	+200 SLPM	± 300 SLPM
Tensione di eccitazione	10 Vdc ±0,01 Vdc	5 Vdc ±0,01 Vdc
Fornitore di alimentazione	8.0 Vdc min./10.0 Vdc tip./15.0 Vdc max.	9.0 Vdc min./16.0 Vdc max.
Consumo di energia	60 mW
Carico di uscita: affondamento approvvigionamento	Tipo 10 mA. Tipo 20 mA
Gas di taratura	aria
Trasferimento di tensione zero: 25 °C - 25 °C [77 °F - 13 °F] 25 °C a 85 °C 25 °C a 5 °C [77 °F a 41 °F] 25 °C a 60 °C [77 °F a 140 °F]	-2,0 Vdc % tipo di lettura. +2,0 Vdc % tipo di lettura. ️ ️	️ ️ Tipo di lettura ±2,5% Tipo di lettura ±2,5%
Errore di ratiometria	± 0,30 % di lettura tipica.	️
Ripetibilità e isteresi	± 0,50 % di lettura massima.	±0,035 Vdc tipica.
Tempo di risposta	6 ms tip.	10 ms tipico.
Tempo di riscaldamento	️	5 s
Caduta di pressione a scala completa	25 mbar. 250 Pa. 1,0 inH20.	3300 Pa. 1,2 inH20 tipo.
Soprassicuranza	1720 mbar. 172 kPa. 25 psi al massimo.	1034 mbar. 103 kPa. 15 psi massimo.
Intervallo di temperatura: funzionamento conservazione	-25 °C a 85 °C [-13 °F a 185 °F] -40 °C a 90 °C [-40 °F a 194 °F]	5 °C a 60 °C [41 °F a 140 °F] -40 °C a 90 °C [-40 °F a 194 °F]
Sensibilità all'orientamento	️	Variazione tipica < 0,005 Vdc a 5 Vdc tra due direzioni
Peso	34 g	230,75 oz
Collegamento	AMP 103956-3 con sensore
