MQ-4 MQ-4B Sensore di rilevamento del gas naturale per il sensore accurato dei gas combustibili Circuito di prova standard Vc 5.0V±0.1V

Descrizione del prodotto:

Sensore di rilevamento gas naturale YJJ MQ-4 MQ-4B Sensore di rilevamento gas combustibili

Caratteristiche:

Sensore di rilevamento gas naturale MQ-4

Il materiale sensibile al gas utilizzato nel sensore di gas naturale MQ-4 (sensore di gas) è il biossido di stagno (SnO2), che ha una conduttività elettrica relativamente bassa in aria pulita. Quando sono presenti gas infiammabili nell'ambiente in cui si trova il sensore di gas naturale, la conduttività elettrica del sensore di gas naturale aumenta con l'aumentare della concentrazione di gas infiammabili nell'aria. Un semplice circuito può essere utilizzato per convertire la variazione della conduttività elettrica in un segnale di uscita corrispondente alla concentrazione del gas. Il sensore di gas naturale MQ-4 ha un'elevata sensibilità al metano e una forte capacità anti-interferenza contro l'alcol e alcuni altri gas interferenti.
Applicazione principale
Allarme di perdita di gas domestico, allarme di gas combustibile industriale, rilevatore di gas portatile
Modello del prodotto MQ-4
Tipo di prodotto: Sensore di gas a semiconduttore

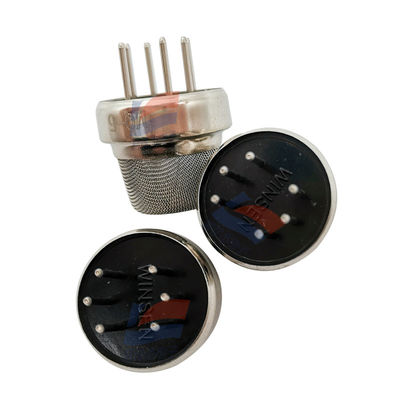

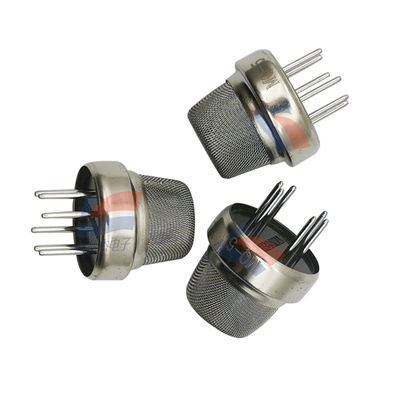

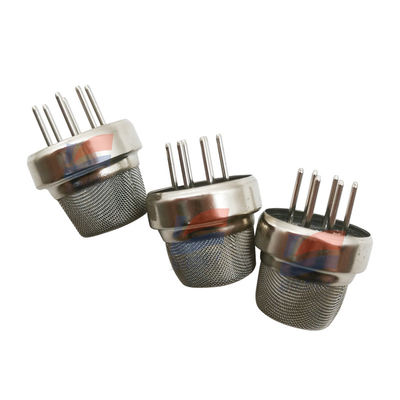

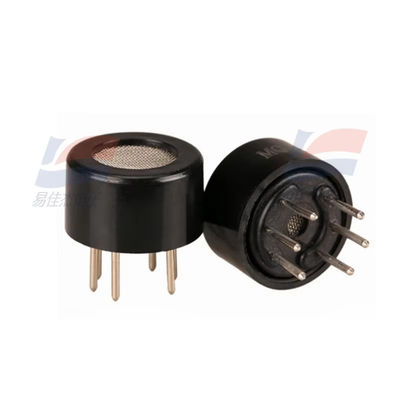

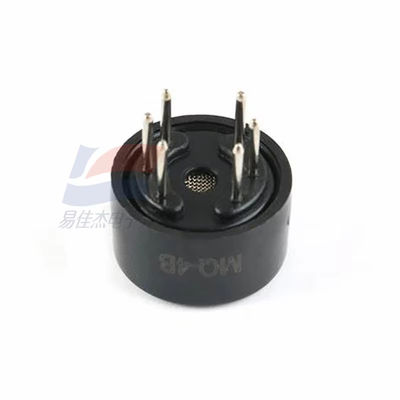

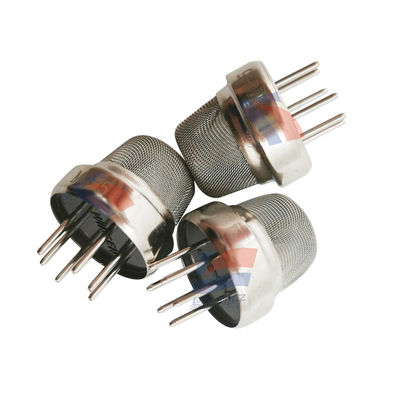

Incapsulamento standard bachelite e coperchi metallici
Rileva il gas metano
Concentrazione di rilevamento: 300-10.000 PPM (metano)
Condizione del circuito standard tensione di loop Vc 5.0V±0.1V DC
Tensione di riscaldamento VH: 5.0V±0.1V AC o DC
La resistenza di carico RL è regolabile
Le caratteristiche dell'elemento sensibile al gas in condizioni di test standard: resistenza di riscaldamento RH 28Ω±3Ω (a temperatura ambiente)
Il consumo energetico di riscaldamento PH è ≤1W
Sensibilità
S Rs(in aria)/Rs(in 5000 PPM metano)≥5
Tensione di uscita Vs 2.5V - 4.0V (in 5000ppm CH4)
Pendenza di concentrazione α ≤0.6(R5000ppm/R1000ppm CH4)
Le condizioni di test standard sono temperatura e umidità: 20℃±2℃. 55%±5%RH
Circuito di test standard Vc:5.0V±0.1V The VH: 5.0 V + / - 0.1 V
Il tempo di preriscaldamento non deve essere inferiore a 48 ore
Contenuto di ossigeno: 21%(non inferiore al 18%). La concentrazione di ossigeno influenzerà il valore iniziale, la sensibilità e la ripetibilità del sensore. Si prega di consultare per l'uso quando si utilizza a bassa concentrazione di ossigeno.
Durata: 10 anni
