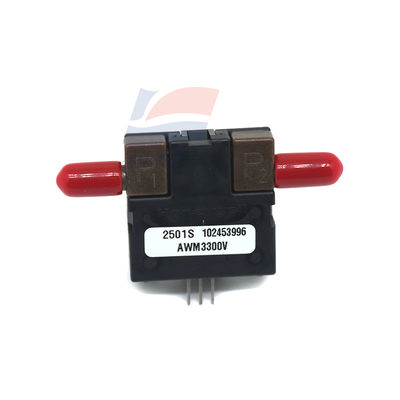

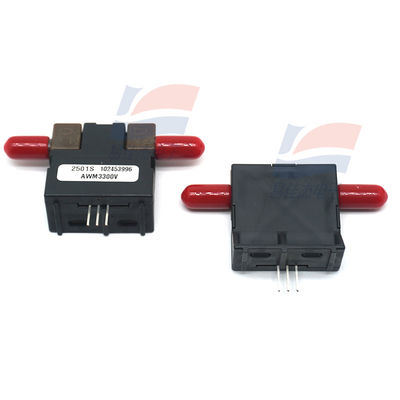

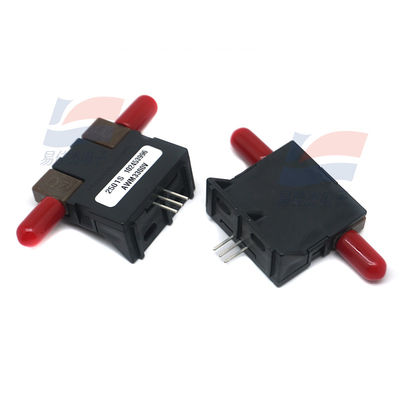

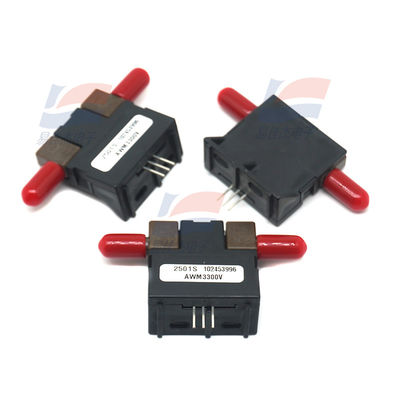

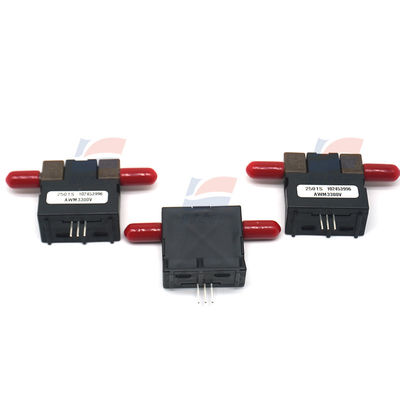

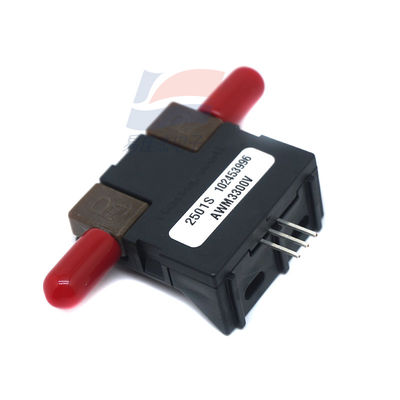

Sensore di flusso AWM3300V Microbridge Sensore di flusso d'aria industriale MAF Sensor amplificato per uso medico

Sensore di flusso AWM3300V Microbridge Sensore di flusso d'aria industriale Sensore MAF amplificato per uso medico

CARATTERISTICHE
1 Tagliato al laser per un miglior sensore
intercambiabilità
1 Rilevamento del flusso fino a 1,0 SLPM
1 Rilevamento di bassa pressione differenziale
Come la serie AWM2000, i doppi
ponti di Wheatstone controllano la misurazione del flusso d'aria. La serie AWM3000 è amplificata; pertanto, può essere utilizzata per aumentare
il guadagno e introdurre offset di tensione
all'uscita del sensore. Lo schema in
Figura 3 raffigura il circuito di amplificazione
A bordo del sensore. Inoltre, il circuito di controllo del riscaldatore (vedere Figura 1) e il circuito di alimentazione
del ponte di rilevamento (vedere Figura 2) sono
A bordo del package.

Specifiche:

Note:
1. Tempo di riscaldamento iniziale per il circuito condizionato del segnale è massimo 1 minuto.
2. La tensione di uscita è proporzionale alla tensione di alimentazione.
3. Gli spostamenti di temperatura quando si rileva la pressione differenziale sono correlati alla variazione di densità del gas rispetto alla temperatura. (Vedere Nota applicativa 1.)
4. Velocità massima di variazione del flusso consentita per evitare danni: 5 SLPM/1 sec.
