Dettagli:
|
| Categoria di prodotto: | SENSORE DI FLUSSO | Tipo: | Debimetro |
|---|---|---|---|
| Utilizzato per: | Gas secco | Distanza: | Da 0 a 20 l/min |
| Evidenziare: | AWM5104VN,Progettazione di massa Venturi dei sensori di flusso d'aria,Sensore di massa d'aria di SLPM |
||

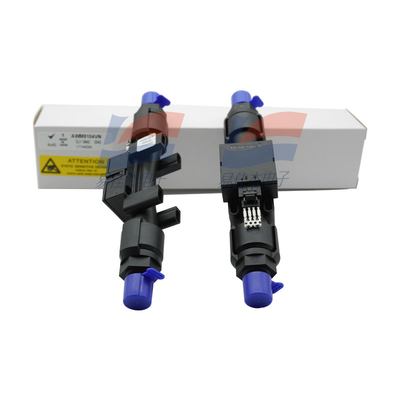

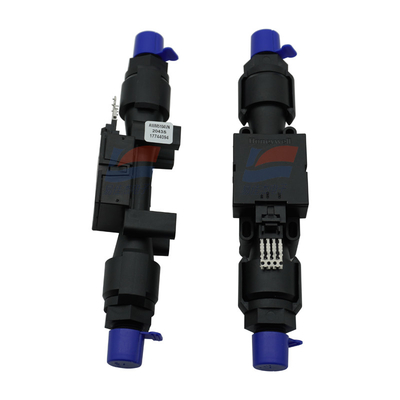

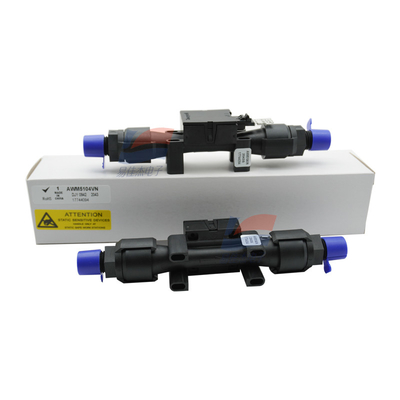

Sensori di flusso d'aria di massa AWM5104VN Sensore di flusso d'aria di massa elevata SLPM
Caratteristiche:
1.Voltata di uscita lineare
2Progettazione Venturi
3Il taglio a laser attivo migliora la capacità di cambio
4. Calibrazione separata dei gas
Ar: argon
N2: azoto
CO2: anidride carbonica
Un pacchetto robusto e versatile
La robusta confezione in plastica è stata progettata per resistere a pressioni in modalità comune fino a 50 psi, e il piccolo elemento sensore consente 100 g di urto senza compromettere le prestazioni.Il connettore compatibile con l'AMPTM fornisce una connessione affidabile in applicazioni impegnative.
Condizionamento del segnale di bordo
Ogni sensore AWM5000 contiene circuiti che eseguono l'amplificazione, la linearizzazione, la compensazione della temperatura e la taratura del gas.La Figura 1 (Circuito di controllo del riscaldamento) e la Figura 2 (Circuito di ponte sensore e circuito di linearizzazione di amplificazione) illustrano i circuiti elettrici di bordo per la serie AWM5000Un'uscita lineare da 1 a 5 VDC è possibile per tutti gli elenchi indipendentemente dalla portata di flusso (5, 10, 15 o 20 SLPM) o dal gas di taratura (azoto, anidride carbonica, ossido di azoto o argon).Tutte le tarature sono eseguite con taglio laser attivo.
Scheda di specifiche:
| Accuratezza | 00,5% |
| Voltaggio di uscita | 5 V |
| Tensione di alimentazione di funzionamento | 8 V a 15 V |
| Dimensione della porta | 6.35 mm |
| Temperatura massima di funzionamento | + 70 C |
| Temperatura minima di funzionamento | -20 C |
| Peso unitario | 86 g |
