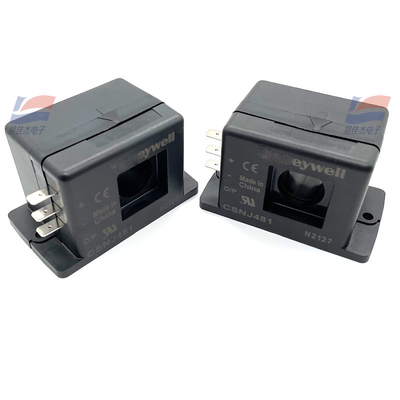

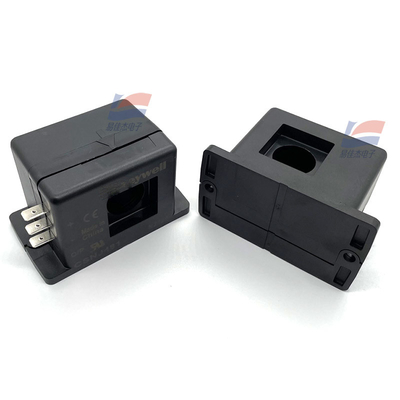

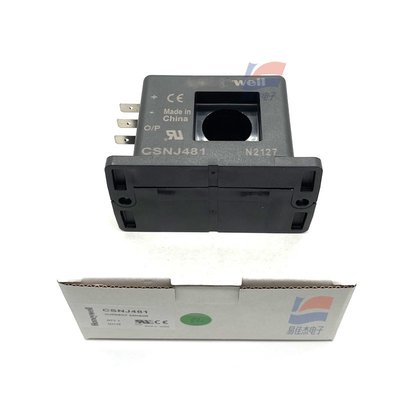

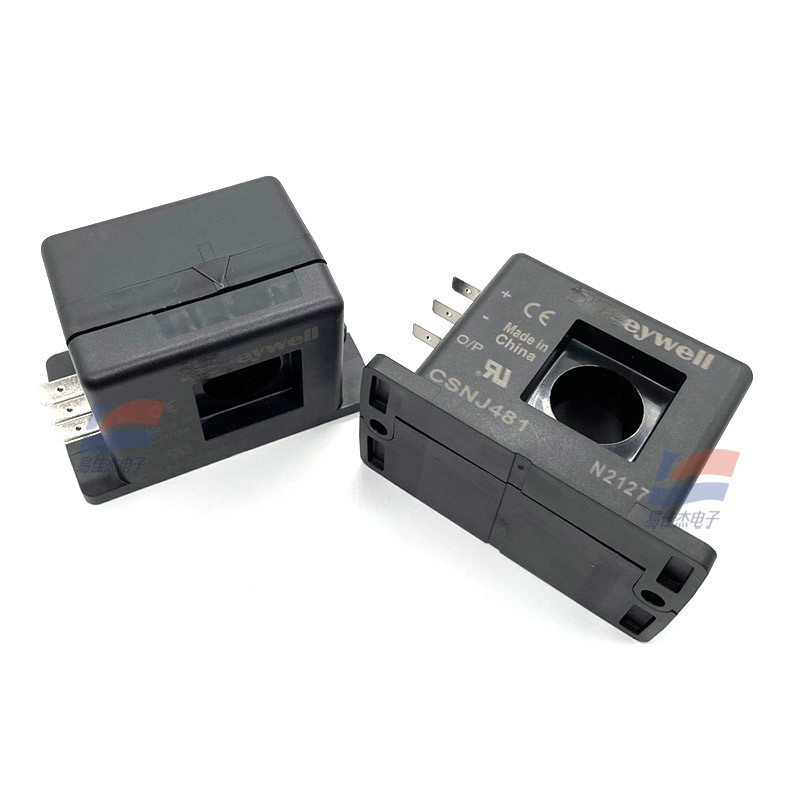

CSNJ481 100A Sensori di corrente montati su tavola Tavola di impulsi montata Serie CSN

CSNJ481 100A Sensori di corrente per montaggio su scheda Serie CSN per montaggio su scheda a impulsi

SENSORI A CIRCUITO CHIUSO
I sensori di corrente a circuito chiuso misurano correnti AC, DC e a impulsi su intervalli di 0-25, 0-50, 0-100, 0-600 e 0-1200 Ampere. La serie CSN si basa sui principi dell'effetto Hall e del metodo a bilanciamento nullo o flusso magnetico zero (sistema di feedback). Il flusso magnetico nel nucleo del sensore
è costantemente controllato a zero. La quantità di corrente necessaria per bilanciare il flusso zero è la misura della corrente primaria che scorre attraverso il conduttore, moltiplicata per il rapporto tra gli avvolgimenti primari e secondari. Questa corrente a circuito chiuso è l'uscita del dispositivo e presenta un'immagine della corrente primaria ridotta dal numero di spire secondarie in qualsiasi momento. Questa corrente può essere espressa come una tensione facendola passare attraverso una resistenza.

CARATTERISTICHE
1 Rilevamento di corrente fino a 1200 Ampere
1 Misura AC, DC e impulsi
correnti
1 Miglior rapporto costo/prestazioni
1 Risposta rapida, senza overshoot
1 Elevata capacità di sovraccarico
1 Elevato livello di isolamento elettrico
tra circuiti primari e secondari
1 Dimensioni e peso ridotti
Temperatura massima di esercizio
