Dettagli:
|
| Rifornimento costante di tensione: | 5 -10 V | Rifornimento corrente costante: | 1.5- 3 mA |
|---|---|---|---|
| Resistenza del braccio del ponte: | 4, 5, kω 6 | Impedenza introdotta: | 3, 4, alimentazione elettrica corrente costante di 5 Kω |
| l'impedenza dell'uscita è: | kω 4 5 6 | ||
| Evidenziare: | Sensore elettronico di pressione XGZP2406,SOI Electronic Pressure Sensor,Sensore Piezoresistive di pressione del silicio |
||
Descrizione di prodotto:

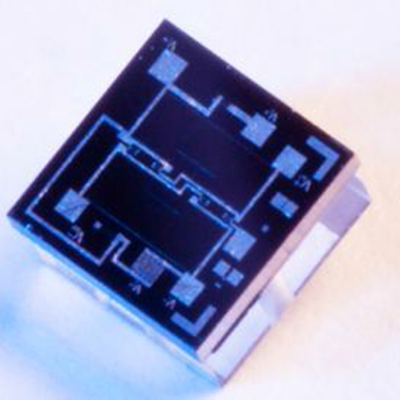

XGZP2406 SOI Piezoresistive Pressure Sensitive Chip per vari strumenti
Caratteristiche:
Il chip sensibile alla pressione piezoresistive XGZP2406 è elaborato dalla linea di produzione a 6 pollici di MEMS. Il chip sensibile alla pressione consiste di un elastico
La membrana e quattro resistenze integrate sulla membrana, i quattro varistori formano una struttura del ponte di Wheatstone, quando la pressione si applica alla membrana elastica
Il ponte tempo su produce un segnale in uscita di tensione che è linearmente proporzionale alla pressione applicata.
Il chip adotta la struttura di SOI e può essere utilizzato nel campo di una temperatura elevata di℃ 180. Ladimensionedelchipè2.4mm×2.4mm.
La buona deriva zero e completa di linearità, di ripetibilità e della stabilità, della temperatura è piccola, abilità diblocco eccellente ed abilità antistatica, sovraccarico
Forte abilità, alta sensibilità, convenienti affinchè utenti utilizzino amplificatore operazionale o circuito integrato per ricerca degli errori dell'uscita.
È adatto di ad isolamento ripieno petrolio ed a vari sensori semplici di pressione del pacchetto.
USI:
(4) sensore di TPMS, sensore della MAPPA, prova di pressione dell'olio e l'altra elettronica automobilistica
(4) compressore d'aria, elettrodomestici ed altri campi civili
(4) prova di pressione dell'acqua per le pompe, l'estinzione di incendio, l'immersione con bombole, le DIGHE, ecc
(4) petrolio, carbone, ferrovia ad alta velocità, energia elettrica ed altri campi industriali
vari strumenti e metri del
Specifiche:
| Medium di misura | aria |
| temperatura media | (25±1) ℃ |
| temperatura ambiente | (25±1) ℃ |
| Vibrazione | 0.1g (1m/S2) massimo |
| umidità | RH (di 50%±10%) |
| alimentazione elettrica | (5±0.005) CC DI V |
