Dettagli:
|
| Isteresi di pressione (5) (kPa 0 - 100): | ±0.1 — %VFSS | Isteresi di temperatura (5) (– 40°C a +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Effetto di temperatura sulla portata completa (5): | TCVFSS – 1,0 — 1.0% VFSS | Effetto di temperatura sul contrappeso (5): | TCVoff – 1,0 — 1,0 sistemi MV |
| Impedenza introdotta: | Zin 1000 — 2500 W | Impedenza dell'uscita: | Zout 1400 — 3000 W |
| Evidenziare: | MPX2100A Sensore di pressione,Sensore di pressione compensativo,14Sensore di pressione di 0 |
||
Descrizione di prodotto:

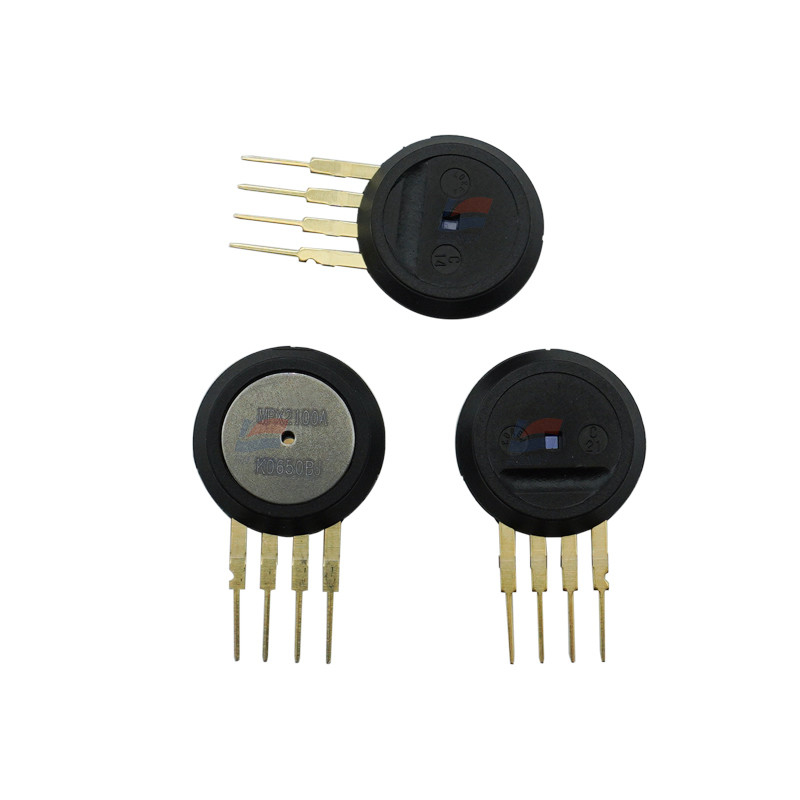

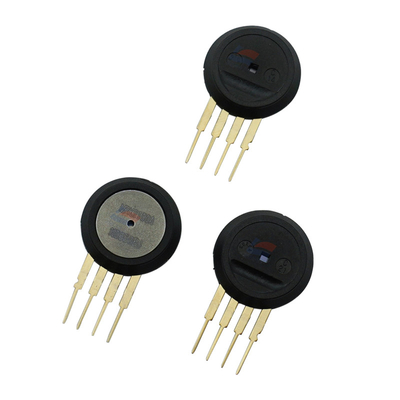

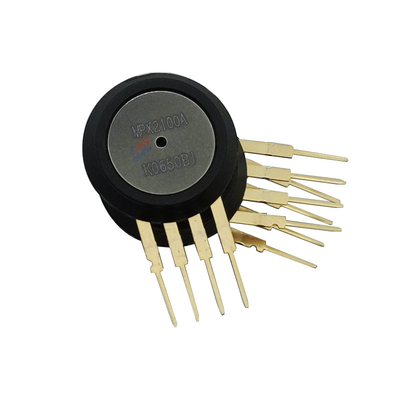

MPX2100A 0-100 Kpa (0-14.5Psi) con il sensore compensativo di pressione
Caratteristiche:
Il dispositivo di serie MPX2100 è una fornitura piezoresistive dei sensori di pressione del silicio
uscita altamente accurata e lineare di tensione — direttamente proporzionale alla pressione applicata.
Il sensore è un singolo, diaframma monolitico del silicio con l'estensimetro e un di sottili pellicole
su chip integrato rete di resistenza. Il chip è laser sistemato per la portata precisa ed il contrappeso
compensazione di temperatura e di calibratura.
a temperatura compensata sopra 0°C a +85°C
Calibro unico di sforzo-tensione del taglio del silicio del
Chip Carrier Package Options di facile impiego
disponibile in assoluto, nel differenziale e nelle configurazioni del calibro
logometrico a tensione di rifornimento
linearità del ±0.25% (MPX2100D)
Esempi di applicazione
Regolatori della pompa/motore del
Robotica del
Indicatori di livello del
Sistemi diagnostici medici del
Commutazione di pressione del
Barometri del
Altimetri del
Figura 1 illustra uno schema a blocchi dei circuiti interni sull'autonomo
chip del sensore di pressione.
Specifiche:
| Sovrappressione (8) (P1 > P2) | KPa di Pmax 200 |
| Pressione scoppiata (8) (P1 > P2) | KPa 1000 di Pburst |
| Temperatura di stoccaggio | Tstg – °C 40 - +125 |
| Temperatura di funzionamento | TUM – °C 40 - +125 |
| Campo di pressione (1) | POP 0 — kPa 100 |
| Tensione di rifornimento (2) | CONTRO — 10 16 VCC |
| Rifornimento corrente | Io — 6,0 — mAdc |
| Portata completa (3) MPX2100A, MPX2100D | VFSS 38,5 40 41,5 sistemi MV |
