Dettagli:
|
| Sensibilità: | V/P — 6,4 — mV/kPa | Tempo di reazione (7): | TR — 1,0 — spettrografia di massa |
|---|---|---|---|
| Corrente di fonte dell'uscita ad uscita completa: | IO+ — 0,1 — mAdc | Tempo di riscaldamento (8): | 20 — spettrografia di massa |
| Peso, elemento di base (caso 867): | 4,0 grammi | ||
| Evidenziare: | Sensore di pressione di amplificazione del segnale,Sensore di pressione di uscita elevata |
||
Descrizione di prodotto:

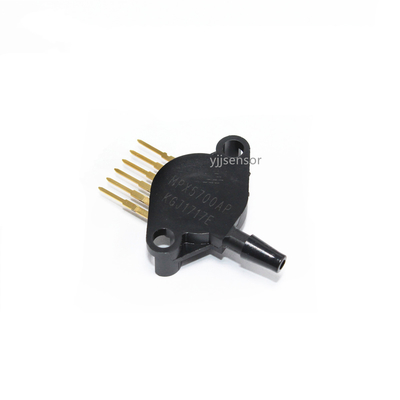

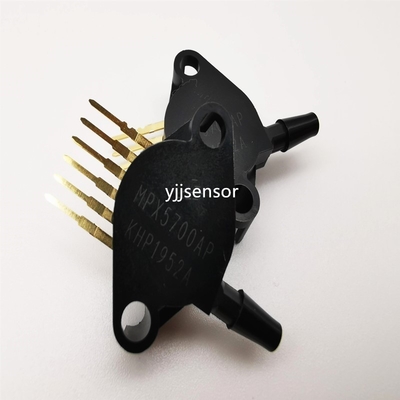

Compensazione di temperatura di kpa di MPX5700AP 0-700 (0-100 PSI) e sensore ad alto rendimento di pressione integrato amplificazione del segnale
Caratteristiche:
Il trasduttore piezoresistive di serie MPX5700 è un silicio monolitico avanzato
sensore di pressione progettato per una vasta gamma di applicazioni, ma specialmente quelli
uso un microcontroller o del microprocessore con gli input di A/D. Questo brevettato, singolo
il trasduttore dell'elemento combina le tecniche micromachining avanzate, la metalizzazione di sottili pellicole,
ed elaborazione bipolare per fornire un segnale in uscita analogico accurato e ad alto livello quello
è proporzionale alla pressione applicata.
2,5% errore massimo sopra 0° a 85°C
Adatto a Nel migliore dei casi per il microprocessore o ai i sistemi basati a microcontroller
Disponibile in assoluto, nel differenziale e nelle configurazioni del calibro
Calibro brevettato di sforzo-tensione del taglio del silicio
Elemento a resina epossidica durevole di Unibody
Figura 3 illustra il trasportatore di base del calibro/differenziale chip
(Caso 867). Un gel del fluorosilicone isola la superficie del dado
e legami del cavo dall'ambiente, mentre concedere
segnale di pressione essere trasmesso al diaframma del sensore.
(Per uso del MPX5700D in un'applicazione ad alta pressione e ciclica,
consulti la fabbrica.)
Specifiche:
| Campo di pressione differenziale (1) calibro, differenziale: Assoluto di MPX5700D: MPX5700A | POP 0-15 — 700-700kPa |
| Tensione di rifornimento (2) | CONTRO 4,75 5,0 5,25 VCC |
| Rifornimento corrente | Io – mAdc 7,0 10 |
|
Contrappeso zero di pressione (3) calibro, differenziale: (0 - 85°C) Assoluto (0 - 85°C) |
Voff 0,088 0,184 0,2 0,313 0,409 VCC |
| Uscita completa (4) (0 - 85°C) | VFSO 4,587 4,7 4,813 VCC |
| Portata completa (5) (0 - 85°C) | VFSS — 4,5 — VCC |
| Accuratezza (6) (0 - 85°C) | ± 2.5% VFSS |
