Dettagli:
|
| Rifornimento corrente: | Io — 6,0 — mAdc | Portata completa (3): | VFSS 45 60 90 sistemi MV |
|---|---|---|---|
| Sfalsi (4): | Voff 0 20 35 sistemi MV | Sensibilità: | 1,2 — mV/kPa |
| Linearità (5): | – 0,6 — 0.4% VFSS | ||
| Evidenziare: | Sensore di pressione del silicio non compensato,7Sensore di pressione al silicio da.25 psi,MPX53GP Sensore di pressione al silicio |
||
Descrizione di prodotto:

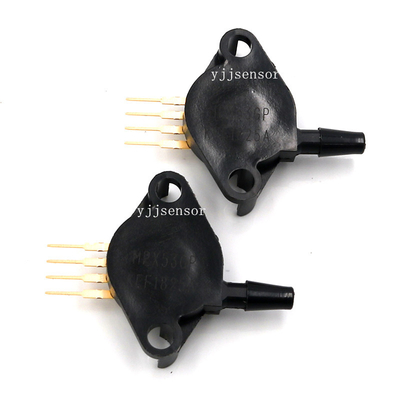

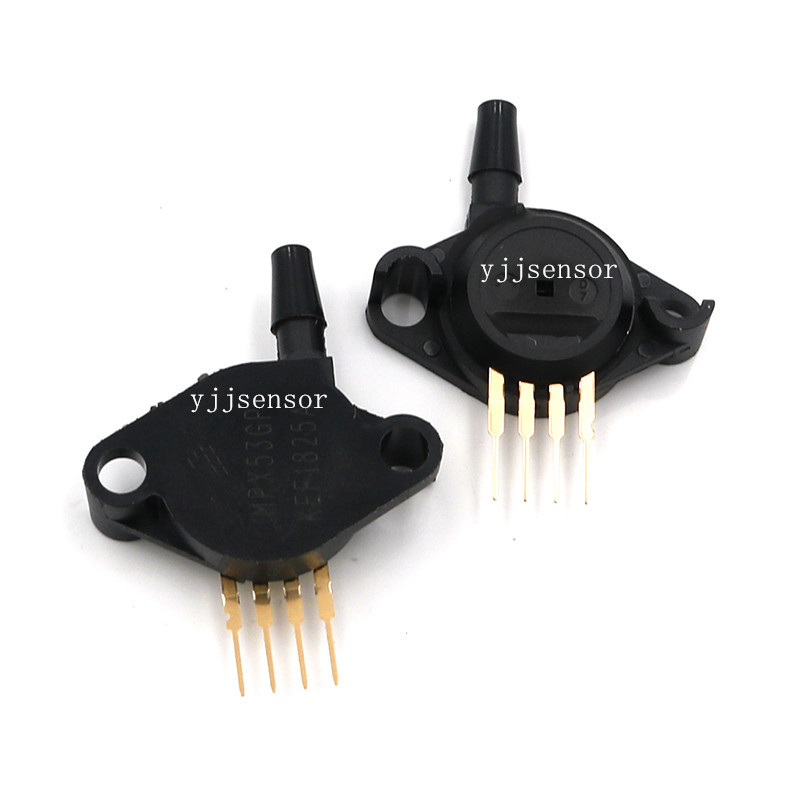

Sensore Uncompensated di pressione del silicio di MPX53GP 0-50 Kpa (0-7.25PSi)
Caratteristiche:
Il sensore piezoresistive di pressione del silicio MPX53 fornisce molto un accurato e lineare
uscita di tensione — direttamente proporzionale alla pressione applicata. Questa norma, basso costo,
il sensore uncompensated permette ai produttori di progettare ed aggiungere il loro proprio esterno
reti di condizionamento di compensazione e di segnale di temperatura. Tecniche della compensazione
sono semplificati a causa della prevedibilità di singolo estensimetro dell'elemento di Motorola
progettazione.
Basso costo
Progettazione brevettata del calibro di sforzo-tensione del taglio del silicio
Logometrico a tensione di rifornimento
Chip Carrier Package Options di facile impiego
portata di 60 sistemi MV (tipo)
Opzioni del calibro e di differenziale
Esempi di applicazione
Controllo della ventilazione
Sistemi del controllo ambientale
Indicatori di livello
Rilevazione di perdita
Strumentazione medica
Comandi industriali
Sistemi di controllo pneumatici
Robotica
Figura 1 mostra un disegno schematico dei circuiti interni
sul chip autonomo del sensore di pressione.
Specifiche:
| Sovrappressione (8) (P1 > P2) | KPa di Pmax 200 |
| Pressione scoppiata (8) (P1 > P2) | KPa di Pburst 500 |
| Temperatura di stoccaggio | Tstg – °C 40 - +125 |
| Temperatura di funzionamento | TUM – °C 40 - +125 |
| Campo di pressione (1) | POP 0 — kPa 50 |
| Tensione di rifornimento (2) | CONTRO — 3,0 6,0 VCC |
