Dettagli:
|
| Pressione massima (P1 - P2): | KPa di Pmax 400 | Temperatura di stoccaggio: | Tstg – 40° al °C di +125° |
|---|---|---|---|
| Temperatura di funzionamento: | TUM – 40° al °C di +125° | Campo di pressione: | POP 15 — kPa 115 |
| Tensione di rifornimento (1): | CONTRO 4,85 5,1 5,35 VCC | ||
| Evidenziare: | Sensore di pressione assoluta a manifold per autoveicoli |
||
Descrizione di prodotto:

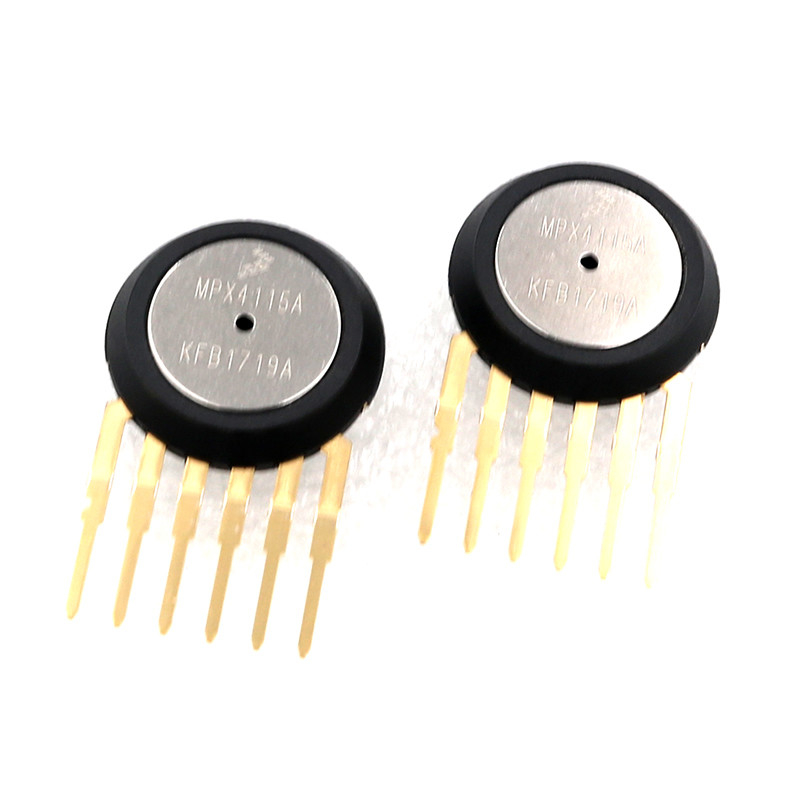

Sensore molteplice automobilistico di pressione assoluta di MPX4115A 0-105kpa
Caratteristiche:
Il sensore di serie del MPX4115A/MPXA4115A di Motorola integra il su chip, amp op bipolare
reti di resistenza del film sottile e dei circuiti per fornire un segnale e una temperatura ad alto rendimento
compensazione. Il piccolo fattore forma e l'alta affidabilità di integrazione del su chip rendono
Sensore di pressione di Motorola una scelta logica ed economica per l'analista programmatore.
Il trasduttore piezoresistive di serie di MPX4115A/MPXA4115A è una punta del progresso,
monolitico, segnale condizionato, sensore di pressione del silicio. Questo sensore combina avanzato
tecniche micromachining, metalizzazione del film sottile e semiconduttore bipolare che elabora a
fornisca un segnale in uscita analogico accurato e ad alto livello che è proporzionale a pressione applicata.
Figura 1 mostra uno schema a blocchi dei circuiti interni integrati su una pressione
chip del sensore.
1,5% errore massimo sopra 0° a 85°C
Adatto a Nel migliore dei casi per il microprocessore o il microcontroller
Sistemi basati
A temperatura compensata – da 40° a +125°C
Elemento a resina epossidica di Unibody o termoplastico durevole
(PPS) pacchetto di superficie del supporto
Esempi di applicazione
Altimetri di aviazione
Comandi industriali
Controllo di motore
Stazioni metereologiche e dispositivi di segnalazione del tempo
Specifiche:
| Rifornimento corrente | Io — mAdc 7,0 10 |
|
Contrappeso minimo di pressione (2) (0 - 85°C) @ CONTRO = 5,1 volt |
Voff 0,135 0,204 0,273 VCC |
|
Uscita completa (3) (0 - 85°C) @ CONTRO = 5,1 volt |
VFSO 4,725 4,794 4,863 VCC |
|
Portata completa (4) (0 - 85°C) @ CONTRO = 5,1 volt |
VFSS 4,521 4,590 4,659 VCC |
| Accuratezza (5) (0 - 85°C) | ± 1.5% VFSS |
