Dettagli:
|
| Tensione di rifornimento (2): | CONTRO — 10 16 VCC | Rifornimento corrente: | Io — 6,0 — mAdc |
|---|---|---|---|
| Portata completa (3) MPX2100A, MPX2100D: | VFSS 38,5 40 41,5 sistemi MV | Sensibilità: | 0,4 — mV/kPa |
| Isteresi di pressione (5) (kPa 0 - 100): | ±0.1 — %VFSS | ||
| Evidenziare: | 14Sensore di pressione di 0,5 psi |
||
Descrizione di prodotto:

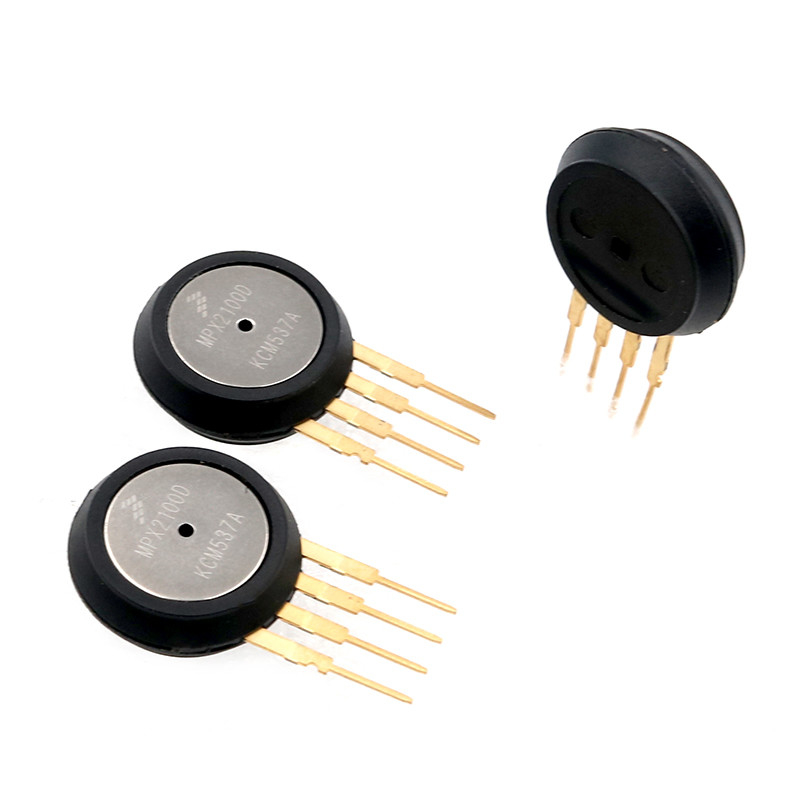

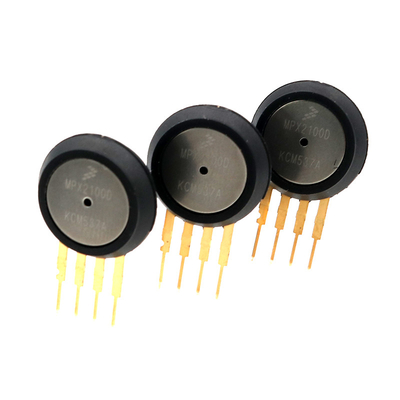

Kpa di MPX2100D 0-100 (0-14.5PSi) con il sensore compensativo di pressione
Caratteristiche:
Il dispositivo di serie MPX2100 è una fornitura piezoresistive dei sensori di pressione del silicio
uscita altamente accurata e lineare di tensione — direttamente proporzionale alla pressione applicata.
Il sensore è un singolo, diaframma monolitico del silicio con l'estensimetro e un di sottili pellicole
su chip integrato rete di resistenza. Il chip è laser sistemato per la portata precisa ed il contrappeso
compensazione di temperatura e di calibratura.
A temperatura compensata sopra 0°C a +85°C
Calibro unico di sforzo-tensione del taglio del silicio
Chip Carrier Package Options di facile impiego
Disponibile in assoluto, nel differenziale e nelle configurazioni del calibro
Logometrico a tensione di rifornimento
Linearità di ±0.25% (MPX2100D)
Esempi di applicazione
Regolatori motore/della pompa
Robotica
Indicatori di livello
Sistemi diagnostici medici
Commutazione di pressione
Barometri
Altimetri
Figura 1 illustra uno schema a blocchi dei circuiti interni sull'autonomo
chip del sensore di pressione.
Specifiche:
| Sovrappressione (8) (P1 > P2) | KPa di Pmax 200 |
| Pressione scoppiata (8) (P1 > P2) | KPa 1000 di Pburst |
| Temperatura di stoccaggio | Tstg – °C 40 - +125 |
| Temperatura di funzionamento | TUM – °C 40 - +125 |
| Campo di pressione (1) | POP 0 — kPa 100 |
