Dettagli:
|
| Ripetibilità & isteresi: | ±0.15 | Il tempo di reazione: | 10ms |
|---|---|---|---|
| L'impedenza dell'input: | 5.0K | Impedenza dell'uscita: | 5.0K |
| Il peso del: | 2G | ||
| Evidenziare: | 24PCAFA6G Sensore di pressione,Sensore di pressione differenziale,22/24/26PC Sensore di pressione |
||
Descrizione di prodotto:

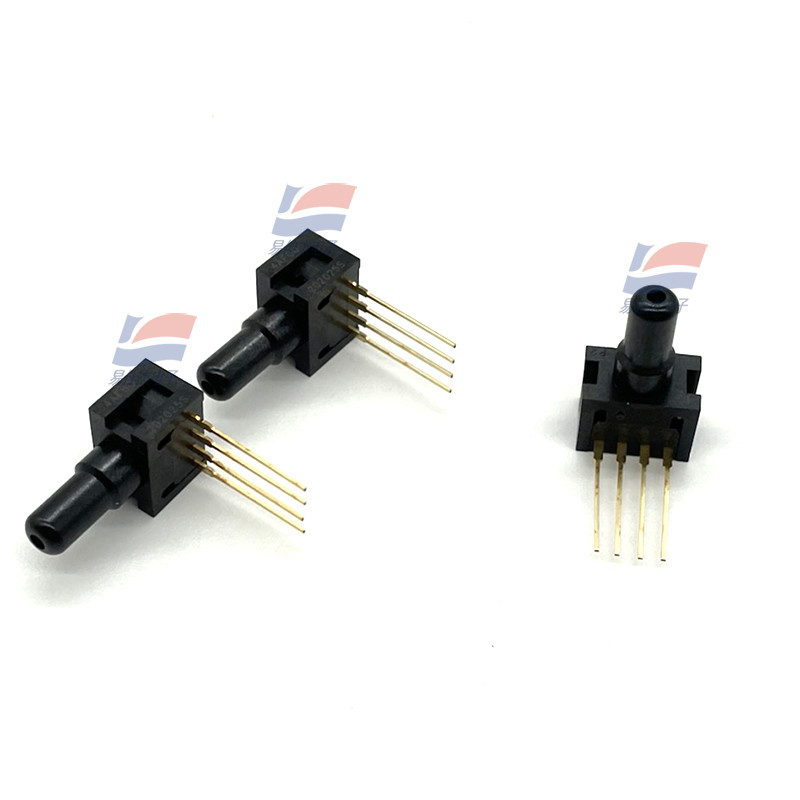

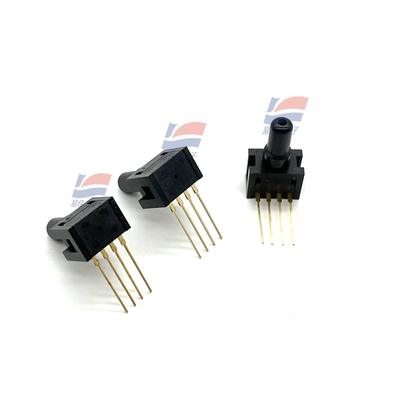

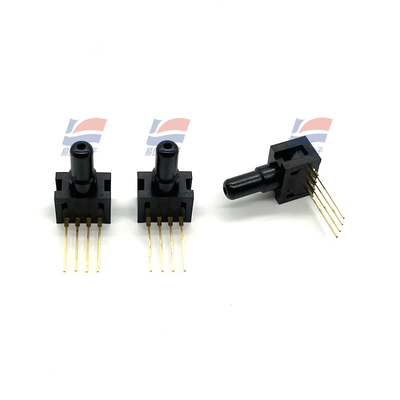

Metro e differenziale di serie del PC del sensore 22/24/26 di pressione 24PCAFA6G
Caratteristiche:
SENSORE DEL CALIBRO
La pressione si applica a porto P2. Sfiati del porto P1 a pressione ambiente
Dimensioni di montaggio (per riferimento solo)
1 x 4 termine (stile 1), porto diritto (stile A)
Il Pin 1 è dentellato ed è indicato alla destra del pacchetto. Il Pin 2 è accanto il Pin 1, ecc.
LE SERIE 20PC GIRANO INTORNO - ALLE NOTE
1. I numeri circondati si riferiscono al sensore
Terminali (colleghi i perni).
2. Il Vo aumenta con il cambiamento di pressione.
3. VO J V2 - V4
4. Il Pin 1 ha designato con una tacca.
Pin Designation
Pin 1J contro (+)
Uscita di Pin 2 J (+)
Il Pin 3 J ha frantumato (-)
Uscita di Pin 4 J (-)
Specifiche:
| alimentazione elettrica | 10-12VDC |
| Contrappeso zero | -30- +30 sistemi MV |
| Deriva zero, 0-25 ˚C, ˚C 25-50 | ±2.0 sistemi MV |
| Linearità, P2 & GT; P1, migliore linea adatta | ±0.25 - ± 10% completo |
| la sensibilità è calda, 25 ˚C a 0˚C, ˚C 25 a 50˚C | ±5.0 completo |
