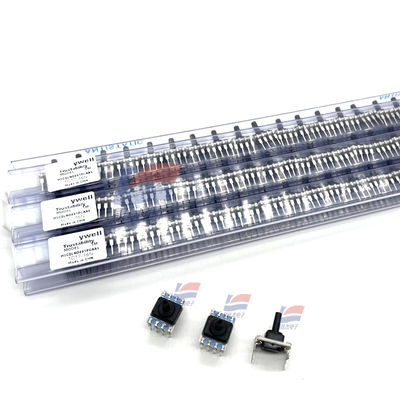

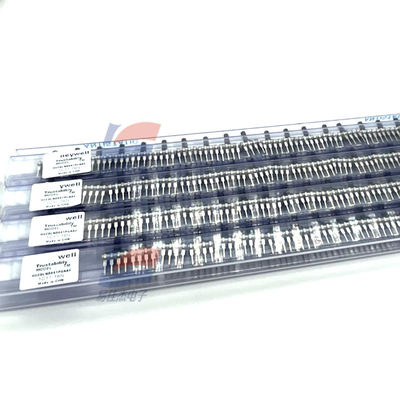

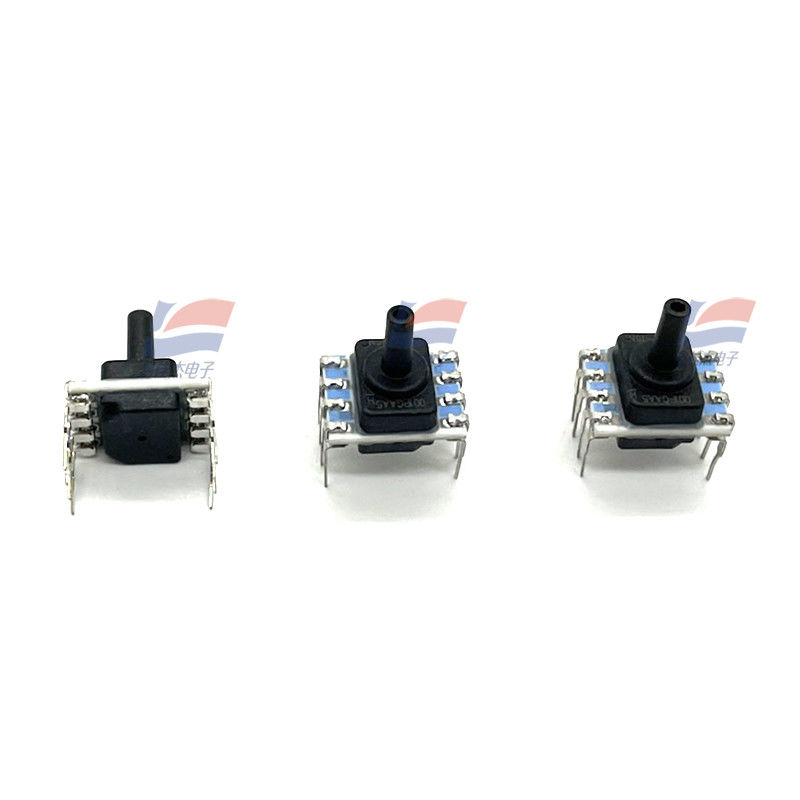

HSCDLND001PGAA5 Sensore di pressione manometrica substrato ceramico di allumina 1psi Uscita I2C SPI

Descrizione del prodotto:

HSCDLND001PGAA5 Sensore di pressione a pressione manometrica da 1 psi su substrato ceramico di allumina

Caratteristiche:

Sensore di pressione integrato, compensazione serie TruStability™ HSC. TEB (banda di errore totale): ±1% FSS a ±3% FSS. (pressione differenziale, pressione manometrica), bassa (pressione assoluta, pressione differenziale, pressione manometrica). Uscita digitale o analogica. DIP, SIP, SMT

Gamma di pressione

±1,6 mbar a ±10 bar, ±160 Pa a ±1 MPa, ±0,5 inH2O a ±150 psi

La serie Silicon Ceramic (HSC) è un sensore di pressione al silicio piezoresistivo che fornisce un'uscita analogica o digitale proporzionale per fornire letture di pressione su un intervallo di pressione a scala completa e un intervallo di temperatura. La serie HSC può eseguire la calibrazione e la compensazione della temperatura per la posizione zero del sensore, la sensibilità, il coefficiente di temperatura e la non linearità utilizzando il circuito integrato (ASIC) sulla scheda del circuito. Le uscite analogiche e digitali calibrate vengono aggiornate a una velocità di circa 1 kHz e 2 kHz, rispettivamente.

La serie HSC è calibrata nell'intervallo di temperatura da 0°C a 50°C [32°F a 122°F]. Il sensore è dotato di un'unica alimentazione di 3,3 Vdc o 5,0 Vdc.

Questi sensori possono misurare la pressione assoluta, manometrica o differenziale. Il sensore di pressione assoluta utilizza la pressione del vuoto come valore di riferimento interno e il suo valore di uscita è proporzionale alla pressione assoluta. Il sensore di pressione manometrica prende la pressione atmosferica come riferimento e fornisce un valore di uscita proporzionale alla differenza di pressione atmosferica. Il sensore di pressione differenziale può misurare la pressione tra due porte di pressione.

I sensori di pressione TruStability® sono progettati per funzionare con gas non corrosivi e non ionici, come l'aria e altri gas secchi. Una vasta gamma di opzioni estende le prestazioni di questi sensori a intervalli di pressione superiori a 40 mbar, 4 kPa e 20 inH2O.

Specifiche:
