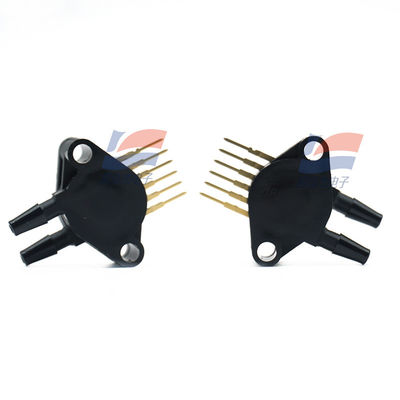

YJJ MPX5700DP Sensore di pressione differenziale 0 ¥ 700 kPa per automazione industriale

Descrizione del prodotto:

Sensore di pressione differenziale YJJ MPX5700DP 0–700kPa per automazione industriale

Caratteristiche:

Sensore di pressione differenziale a doppia porta, alimentazione 5V, compensato su chip, range 0–700 kPa, uscita analogica in tensione (0.2–4.7 V), compensazione e calibrazione della temperatura integrate, adatto per scenari di misurazione di pressione differenziale / pressione relativa / pressione assoluta medio-alta.

Parametri chiave (panoramica rapida) Tabella

Elemento parametro Valore tipico / limite Spiegazione

Tipo di pressione Pressione differenziale / Pressione relativa / Pressione assoluta (configurazioni multiple

stessa serie) Doppie porte, in grado di misurare la differenza di pressione su entrambe le estremità o la pressione relativa su singola estremità. Semiconduttore

Range 0–700 kPa (0–101.5 psi) Misurazione di pressione medio-alta, copre scenari industriali / automobilistici

Alimentazione 4.75–5.25 VDC (tipico 5 V) Uscita proporzionale, linearmente abbinata all'alimentazione

Range di uscita 0.20–4.70 V 0 kPa corrisponde a 0.2 V, 700 kPa corrisponde a 4.7 V

Sensibilità 6.4 mV/kPa Comoda conversione lineare

Precisione / Linearità ±2.5 %FS Compensazione su chip, non è necessaria un'ulteriore elaborazione della deriva termica

Tempo di risposta 1 ms (10%–90%) Risposta dinamica rapida

Temperatura operativa -40 a +125 ℃ Ampio intervallo di temperatura adatto per applicazioni industriali / automobilistiche / esterne

Sovrapressione / Rottura 2800 kPa (406 psi) / 3500 kPa Resistente a uso improprio e urti meccanici

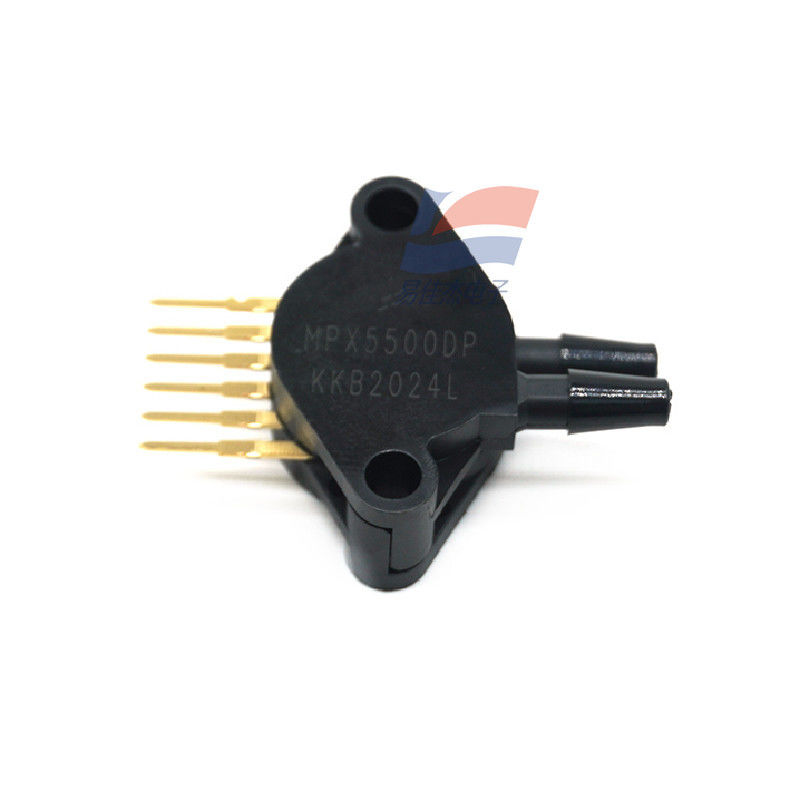

Package SIP a 6 pin (montaggio through-hole) Porte a doppio gancio invertito, facili per la connessione della pressione

Corrente operativa ≤10 mA Consumo energetico moderato

Principio e caratteristiche

Utilizzando un estensimetro a deformazione per taglio in silicio MEMS resistivo, la deformazione del diaframma cambia la resistenza del ponte e l'uscita è linearmente corrispondente alla pressione. Semiconduttore.

Condizionamento del segnale su chip, compensazione della temperatura e calibrazione, alta integrazione, uscita diretta del segnale analogico utilizzabile, riduzione dei costi di progettazione del sistema.

Supporta tre modalità di misurazione di pressione differenziale, pressione relativa e pressione assoluta (modelli diversi nella stessa serie), adatte a vari requisiti applicativi. Semiconduttore. Scopo principale

Automazione industriale: Monitoraggio pressione sistemi idraulici/aria, Rilevamento differenziale pressione tubazioni, Diagnosi perdite, Controllo pressione aria HVAC, Interblocchi di sicurezza di processo.

Elettronica automobilistica: Pressione aspirazione motore, Sistema frenante, Monitoraggio pressione pneumatici, Pressione olio trasmissione, Rilevamento pressione post-trattamento scarico.

Apparecchiature mediche: Pressione vie aeree ventilatore, Drenaggio a pressione negativa, Controllo pressione pompa infusione, Modulo differenza pressione monitor.

Macchinari edili e sicurezza: Monitoraggio pressione escavatore / gru idraulica, Pressione acqua sistema antincendio, Allarme perdite e misurazione livello liquidi.

Suggerimenti per la selezione e l'uso

Stessa serie di MPX10DP (0–10 kPa), con una differenza di range significativa. Selezionare in base al range di pressione effettivo.

Alimentazione diretta sistema 5V, uscita collegata direttamente all'ADC MCU, senza necessità di complessi condizionamenti del segnale.

Prestare attenzione alla direzione durante l'uso del monitoraggio della pressione a doppia porta. Una differenza di pressione inversa può influire sull'accuratezza della misurazione; evitare l'installazione in punti in cui le porte sono soggette a deformazione per forza.

L'accuratezza soddisfa ancora ±2.5% FS in un ampio intervallo di temperatura, adatta per applicazioni industriali e automobilistiche.
