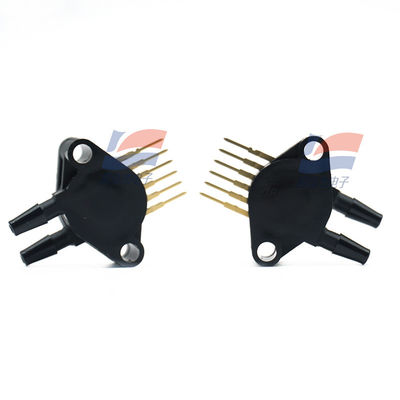

YJJ MPX10DP 10KPA sensore di pressione differenziale a doppia porta non compensato

Descrizione del prodotto:

Sensore di pressione differenziale non compensato a doppia porta YJJ MPX10DP

Caratteristiche:

Sensore di pressione differenziale a doppia porta, non compensato, range 0-10 kPa, uscita di tensione analogica, compatibile con alimentazione da 3.0-6.0 V, adatto per scenari di micro-pressione, pressione differenziale e rilevamento di livello/flusso liquidi.

Parametri chiave (panoramica rapida) Tabella

Elemento parametro Valore tipico / limite Spiegazione

Tipo di pressione Pressione differenziale Doppie porte, misura la differenza di pressione tra le due estremità

Range 0-10 kPa (0-1.45 psi) Misurazione di micro-pressione

Alimentazione 3.0-6.0 VDC Uscita ratiometrica

Uscita a fondo scala (VFSS) Tipica 35 mV (20-50 mV) Linearmente proporzionale alla pressione

Sensibilità 3.5 mV/kPa Conversione conveniente

Linearità ±1.0 %VFSS Fondamento dell'accuratezza complessiva

Tempo di risposta 1.0 ms (10%-90%) Risposta dinamica rapida

Temperatura operativa -40 a +125 °C Ampio intervallo di temperatura adatto per applicazioni industriali / mediche

Protezione da sovrapressione 75 kPa; Rottura 100 kPa Resistenza all'uso improprio

Impedenza di uscita 750-1250 Ω Facile da abbinare ad ADC / amplificatore operazionale

Package Through-hole a 4 pin (Case 344C) Doppie porte radiali, uscita sullo stesso lato

Principio e caratteristiche

Sensore di stress di taglio in silicio MEMS di tipo estensimetro, la deformazione del diaframma cambia la resistenza del ponte, tensione di uscita proporzionale alla differenza di pressione.

Nessuna compensazione / calibrazione interna della temperatura, richiede compensazione del circuito esterno, conveniente per personalizzare l'accuratezza e la deriva di temperatura.

Uscita ratiometrica: l'uscita viene scalata proporzionalmente quando l'alimentazione cambia, adatta per sistemi da 3.3 V/5 V. Scopo principale

Medicina: Pressione delle vie aeree del ventilatore, drenaggio a pressione negativa, monitoraggio della differenza di pressione.

Industria: Volume d'aria / differenza di pressione di ventilazione e condizionamento, rilevamento perdite, controllo di processo, sistema pneumatico.

Robotica / Automazione: Pressione del cilindro pneumatico, indicazione del livello del liquido, misurazione del flusso.

Consumo / Ambiente: Livello dell'acqua della lavatrice, sistema di controllo ambientale, localizzazione perdite.

Suggerimenti per la selezione e l'uso

Senza compensazione, sono richieste compensazione della temperatura esterna e condizionamento del segnale. Un ADC a 16 bit può migliorare la risoluzione.

Le doppie porte devono essere collegate correttamente per la pressione. Evitare misurazioni anomale causate da differenze di pressione inverse.

Selezionare 3.3 V o 5 V in base all'alimentazione del sistema. Calibrare il punto zero / fondo scala in base al range e ai requisiti di accuratezza.
