Dettagli:
|
| Linearità: | Lineare fino a 2000 ppm | Ripetibilità: | < ±2 CO equivalente |
|---|---|---|---|
| Resistenza di carico raccomandata: | 10 Ohm | Risoluzione (dipendente da elettronica): | < 0,5 ppm tipico |
| Intervallo di temperatura: | -30°C a +50°C | Intervallo di pressione: | da 800 a 1200 mbar |
| Gamma di umidità di funzionamento: | 15% a 90% di RH | ||
| Evidenziare: | sensore di gas monossido di carbonio di lunga durata,sensore di gas a monossido di carbonio di piccolo volume |
||
Descrizione del prodotto:

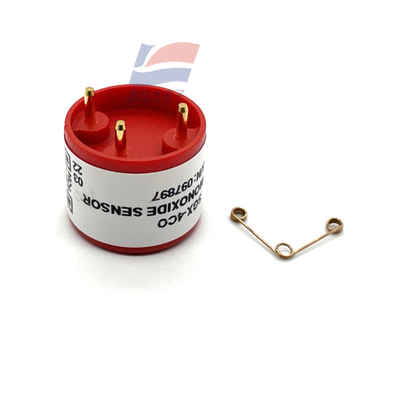

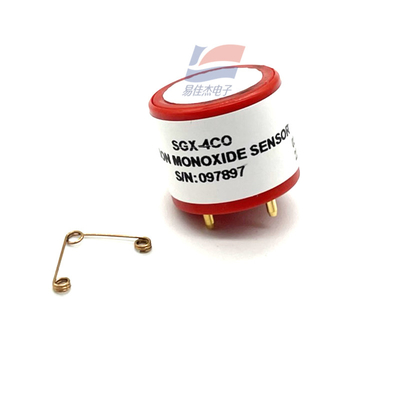

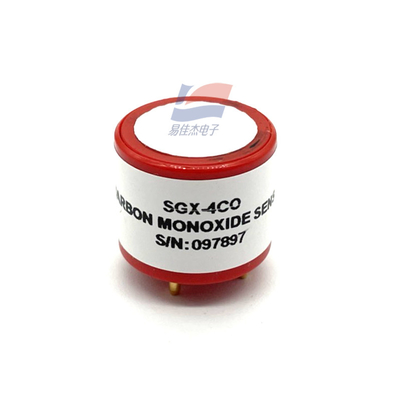

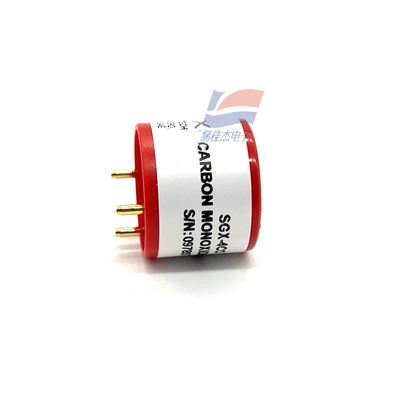

SGX-4CO sensore di gas monoossido di carbonio di piccolo volume a lunga durata è utilizzato per i rivelatori di gas di fumo dei consumatori
Caratteristiche:
SGX è specializzata nello sviluppo e nella produzione di sensori di qualità dell'aria. L'SGX-4CO è un sensore di gas di monossido di carbonio di piccole dimensioni e di lunga durata, adatto alle applicazioni dei rilevatori di fumo dei consumatori.
Il sensore elettrochimico del gas deve fornire un bias stabile tra l'elettrodo di rilevamento e l'elettrodo di riferimento.quindi il bias è generalmente stabilizzato controllando l'elettrodo Contro con l'amplificatore opIl sensore è un'uscita di corrente, anche se la dimensione della corrente è proporzionale alla concentrazione del gas, ma il valore è molto piccolo.quindi un amplificatore di resistenza reciproca è necessario per fornire l'amplificazione di corrente e convertire la tensione al MCU e altre unità di elaborazioneIl circuito dell'amplificatore ha spesso anche bisogno di raggiungere tempi di impostazione e ingrandimento pari a zero,e la tensione di uscita che rappresenta la concentrazione del gas deve anche raccogliere informazioni di temperatura e pressione per compensare.
L'SGX-4CO ha una tensione di bias Vref pari a 0, e l'amplificatore operativo U1.2 controlla l'elettrodo Contatore per mantenere costante il bias a 0.La resistenza di 10 ohm di R2 e la capacità equivalente all'interno del sensore formano un circuito di oscillazione RC per migliorare il tempo di risposta del sensore. R3 amplificazione di controllo della resistenza, la sensibilità corrente di SGX-4CO è di 30nA/ppm, quindi la sensibilità di uscita del circuito è di 25K*30nA/ppm=0.75mV/ppm,prestare attenzione alla sensibilità di uscita moltiplicata per l'intervallo massimo di misura di 500 ppm non deve superare 1.3V, altrimenti l'uscita non può coprire l'intero intervallo di misura.
SSpecificità:
| Distanza | 0 2000 ppm |
| Segnale di uscita | 70 ± 20nA / ppm |
| Intervallo di riferimento tipico | ±2 ppm di CO equivalente |
| Capacità del filtro | > 20 000 ppm Ore |
| T90 Tempo di risposta | < 30 secondi |
| Sovraccarico massimo | 5000 ppm |
