Dettagli:
|
| cannula: | TO39 | Additional device: | Reflektor |
|---|---|---|---|
| Window/filter: | Available | Filling gas: | Ja |
| Evidenziare: | Fonte di luce infrarossa MEMS |
||
Descrizione del prodotto:

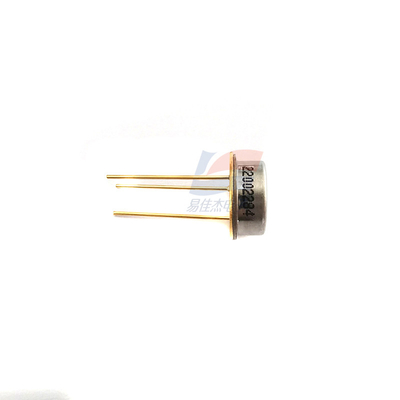

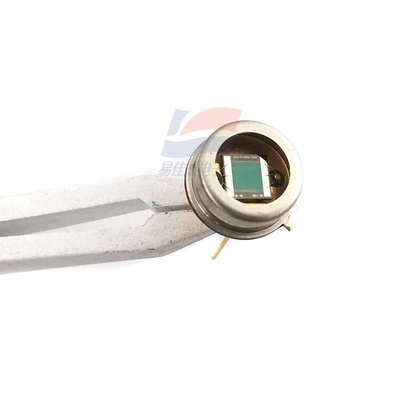

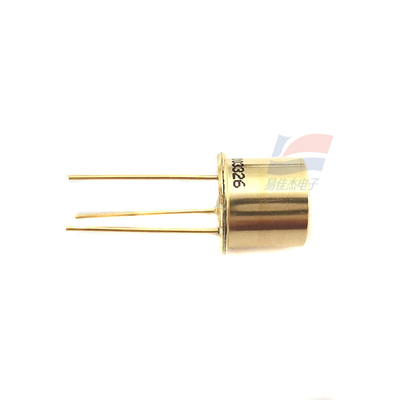

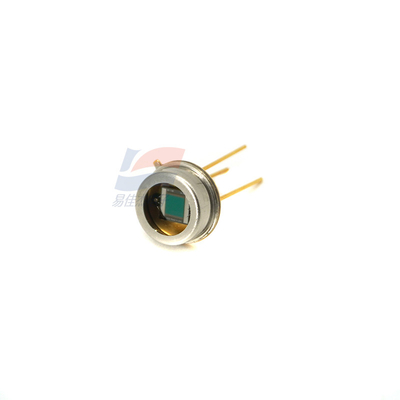

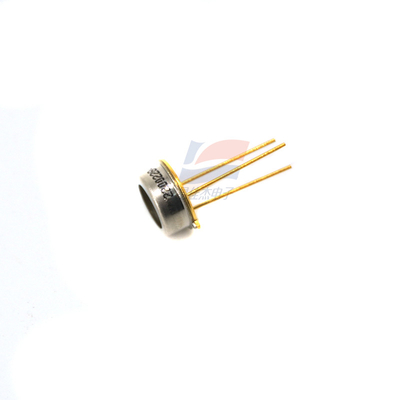

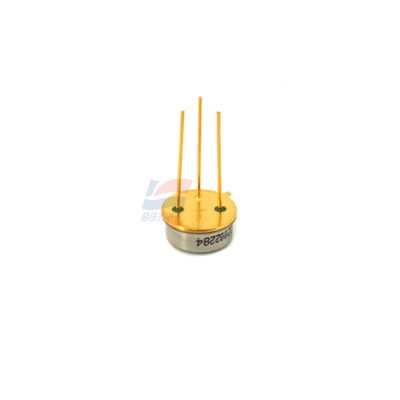

JSIR 350-4 MEMS Sorgente di luce a infrarossi Emittente a infrarossi per la misurazione di gas NDIR
Caratteristiche:

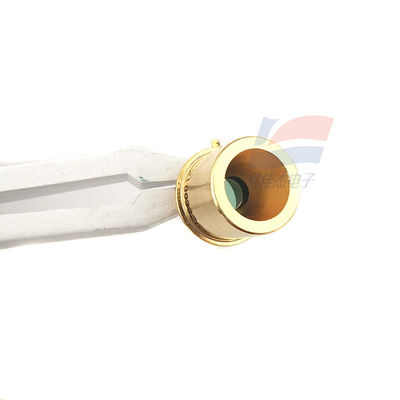

L'emettitore a infrarossi, con 4 chip sul connettore TO8, viene utilizzato per misurare i gas a bassa concentrazione o a bassa assorbimento.La versione con riflettore senza finestre nella cassa TO8 standard è adatta anche per lunghe distanze da 30 cmQuesta controparte dell'emettitore di filamenti basato su MEMS ha una durata di vita significativamente più lunga e meno deriva.
A differenza delle fonti a infrarossi a filamento, l'emettitore JSIR 350 Quad è modulabile/pulsabile e non richiede un'ulteriore spinta.
I diaframmi di carbonio nanoamorfi ad alte prestazioni possono raggiungere temperature del diaframma fino a 850 °C per una produzione di radiazioni stabile a lungo termine.Il trasmettitore JSIR 350 Quad IR è ideale per una varietà di applicazioni di analisi dei gas nell'industria aerospaziale e altre applicazioni impegnative.
Gli illuminatori a infrarossi possono essere utilizzati con i rilevatori di termopile MTS o i rilevatori pirotecnici MPS.La combinazione con un rivelatore IR micro-ibrido garantisce prestazioni migliori nell'analisi delle concentrazioni di gas e risultati di misura accurati.
Caratteristiche di prestazione
Ampia emissività 2-15 μm
Temperatura della membrana fino a 850 °C
Alta potenza di radiazione
Alta frequenza di modulazione
Lunga durata (affidabilità dovuta all'elevata stabilità della membrana)
La tecnologia HermeSEAL è disponibile
Parametro tecnico Unità N2 aperta/finestra
Intervallo di uscita spettrale 2... 15 μm
Area attiva 2,2 x 2,2 mm2
Resistenza al calore 1 40 ± 20 Ω
Coefficiente di temperatura 2 tip. 500 ppm/K
Costante di tempo 0-63 % tipicamente 12,5 ms
Consumo di potenza nominale 3 650 mW
Tensione di funzionamento 4 tipo 4,9 V
Corrente di funzionamento 4 tipo 132 mA
Modalità di guida raccomandata Modalità di alimentazione
temperatura di area attiva 1,5,6 610 ± 30 °C
Finestra
Disponibile: Zaffiro, BaF2, CaF2, Si ARC, altri
richiesta
Alloggiamento TO39
Durata di vita stimata 7,8 > 5 000 h a 740 °C
> 100 000 ore a 610 °C
Valori massimi assoluti
Potenza di ingresso 3,5 1 200 mW
temperatura dell'alloggiamento 8 185 senza finestre,
85 °C con finestra
Temperatura dell'area attiva 850 °C
Specificità:
| Area effettiva [mm2] | 2.2 x 2.2 |
| Consumo di energia | Normalmente |
| Ampia emissività | 2-15 μm |
| Temperatura della membrana fino a | 850 °C |
