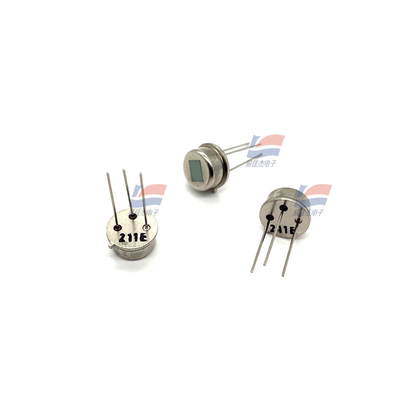

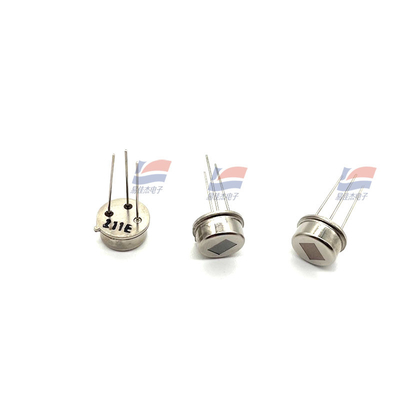

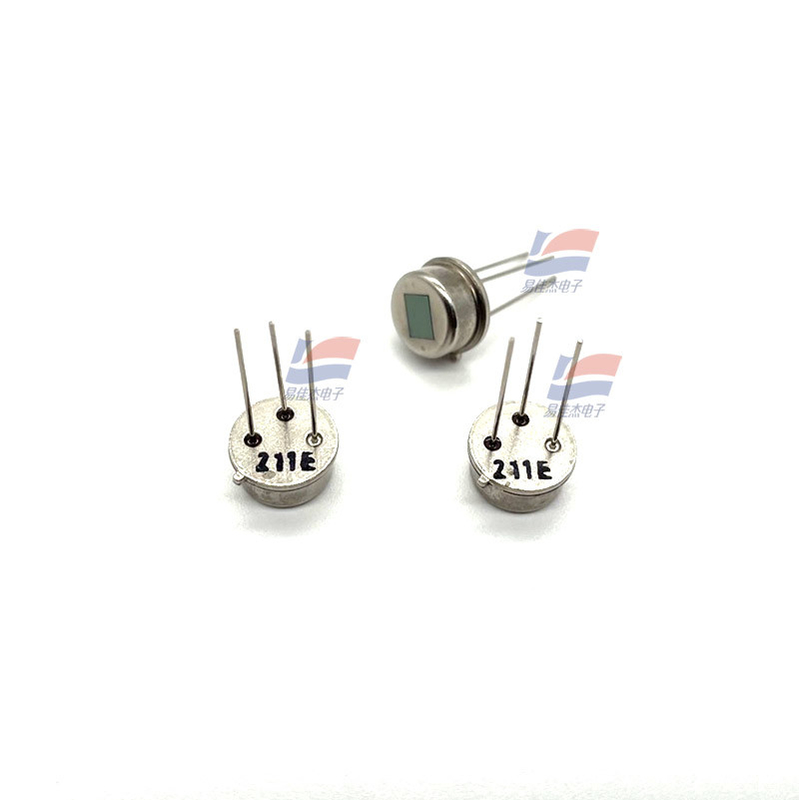

YJJ RE200B Sensore infrarosso piroelettrico

Descrizione del prodotto:

RE200B Sensore infrarosso piroelettrico Modulo sensore infrarosso del corpo umano

Caratteristiche:

RE200B è una sorta di sensore. RE200B adotta la caratteristica della polarizzazione del materiale piroelettrico che cambia con la temperatura per rilevare le radiazioni infrarosse,e adotta il metodo di integrazione a due elementi sensibili per sopprimere le interferenze causate da variazioni di temperatura, che migliora la stabilità di funzionamento del sensore.

Sensore infrarosso piroelettrico doppio RE200B area di elemento sensibile 2.0×1.0mm2

Segnale di uscita > 2,5 V

(420°k corpo nero 1Hz frequenza di modulazione 0,3-3,0Hz larghezza di banda 72,5 dB di guadagno)

(mVp-p) (25°C)

Saldo < 20%

Tensione di funzionamento 2,2-15V

Corrente di lavoro 8,5-24 μA

Utilizzo: 1, le caratteristiche di cui sopra sono misurate nella condizione di resistenza della sorgente R2=47KΩ, l'utente può regolare la dimensione di R2 in base alle proprie esigenze quando utilizza il sensore.

2, prestare attenzione alla posizione dell'elemento sensibile e alla dimensione del campo visivo per ottenere il miglior disegno ottico.

3. Tutte le misurazioni del segnale di tensione sono di calibrazione da picco a picco. EA e EB nel bilancio B rappresentano rispettivamente i picchi e i picchi dei segnali di uscita di tensione dei due elementi sensibili.

4, quando si utilizza il sensore, la parte di piegatura o di saldatura del perno deve essere distante più di 4 mm dalla base del perno.

5, prima di utilizzare il sensore, si dovrebbe fare riferimento al manuale, soprattutto per evitare pin sbagliati

Specificità:
