Dettagli:
|
| Regulator supply: | 2.7to 5.5V | Analog Output: | Reference bypass output |
|---|---|---|---|
| Digital I/O: | Crystal I/O (NC when not used） | Digital Input: | Output data rate control, PIN is LOW: 10Hz; PIN is HIGH: 80Hz |
| Evidenziare: | Fabbricazione in cui sono utilizzati:,Scale elettroniche con chip ADC,Chip ADC HX711 |
||
Descrizione del prodotto:

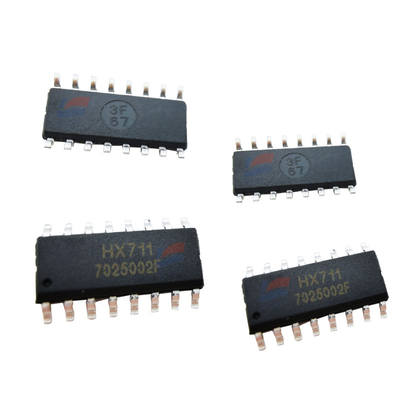

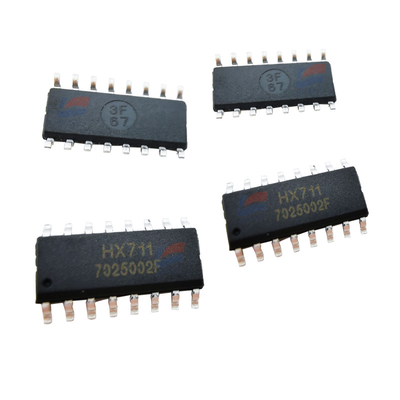

HX711 ADC Chip ADC 24-bit ADC per bilancieri elettronici
Caratteristiche:
HX711 è un chip ADC che include un preamplificatore. Il chip è progettato appositamente per applicazioni di scala elettronica..Queste uscite sono difficili da elaborare direttamente dal controller, quindi possiamo usare il circuito interconnesso HX711,che riceve questi segnali di tensione e fornisce un valore digitale standard che può essere utilizzato dal microcontrolloreIl chip ha un preamplificatore integrato specificamente progettato per gestire queste basse tensioni.
HX711 Caratteristiche e specifiche
Due canali di ingresso differenziale opzionali
PGA a basso rumore attivo su chip con guadagni opzionali di 32, 64 e 128
Regulatore di potenza su chip per celle di carico e alimentatori analogici ADC
Oscillatore su chip senza componenti esterni e cristalli esterni opzionali
Accendere e ripristinare il chip
Controllo digitale semplice e interfaccia seriale: controllo pin-driven senza programmazione
Tasso di produzione di dati opzionale 10SPS o 80SPS
Entrambe le sorgenti di alimentazione 50 e 60 Hz sono soppressi
Consumo di corrente: funzionamento normale < 1,5 mA, interruzione di corrente < 1 uA
Intervallo di tensione di alimentazione di funzionamento: da 2,6 a 5,5 V
Intervallo di temperatura di funzionamento: da -40°C a + 85°C
Dove utilizzare HX711
Per misurare il peso utilizzando una cella di carico, di solito è necessario regolare l'alimentazione, l'amplificatore di uscita (per ridurre il rumore) e il convertitore ADC.Tutte e tre queste funzioni richiedono tre circuiti e componenti separatiPertanto, possiamo utilizzare l'IC HX711 con tutte le funzioni di cui sopra senza rimuovere circuiti complessi.
Specificità:
| Intervallo di tensione di alimentazione di funzionamento | 2.6V a 5.5V |
| Intervallo di temperatura di funzionamento | -40°C a + 85°C |
| Rifiuto simultaneo | Forniture di alimentazione a 50 e 60 Hz |
| Consumo corrente | funzionamento normale < 1,5 mA, interruzione di corrente < 1 uA |
