Dettagli:
|

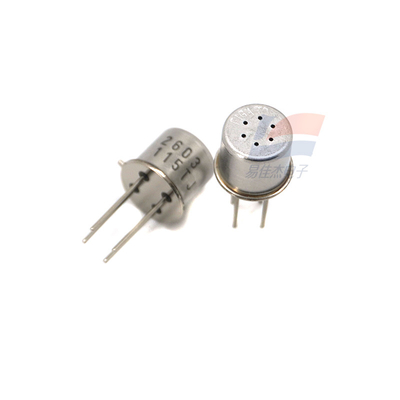

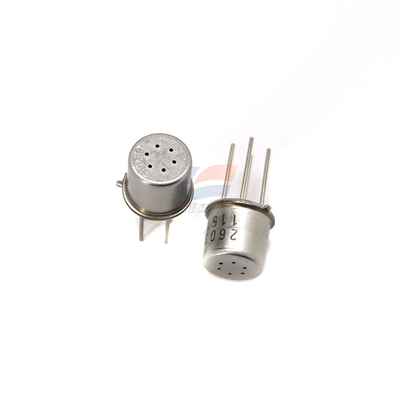

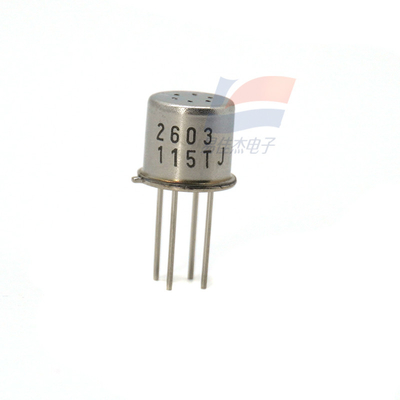

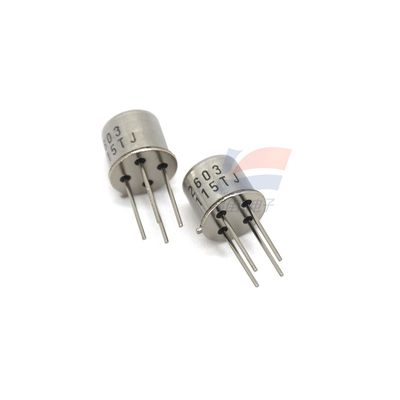

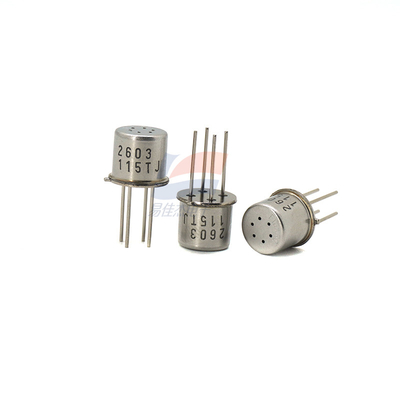

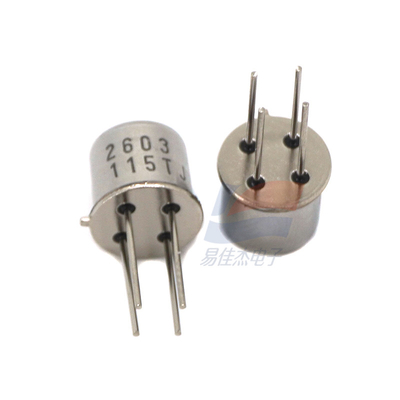

| Model number: | TGS2603-B00 | Sensing element type: | 26-series |
|---|---|---|---|
| Standard package: | TO-5 metal can | Target gases: | Trimethylamine, H2S, etc. |
| Evidenziare: | Sensori di gas a basso consumo energetico,Sensori di gas ad alta sensibilità,Sensori di gas per gli inquinanti dell'aria |
||
Basso consumo energetico
Alta sensibilità ai gas di serie di amine e a quelli sulfurici
Alta sensibilità agli odori alimentari
Lunga durata e basso costo
Usa un semplice circuito elettrico.
Applicazioni:
Purificatori d'aria
Controllo della ventilazione
Controllo dei deodoranti
Monitor di qualità dell'aria
L'elemento di rilevamento è costituito da uno strato di semiconduttori di ossido metallico formato su un substrato di allumina di un chip di rilevamento insieme a un riscaldatore integrato.la conduttività del sensore aumenta a seconda della concentrazione di gas nell'ariaUn semplice circuito elettrico può convertire il cambiamento di conduttività in un segnale di uscita corrispondente alla concentrazione del gas.
Il TGS 2603 è molto sensibile a basse concentrazioni di gas odorosi come quelli della serie delle amine e di odori solforosi generati da rifiuti o da alimenti deteriorati come il pesce.
Utilizzando il rapporto di variazione della resistenza del sensore rispetto alla resistenza in aria pulita come risposta relativa,la percezione umana degli inquinanti dell'aria può essere simulata e può essere realizzato un controllo pratico della qualità dell'aria.
| Numero del modello | TGS2603-B00 | |||
| Tipo di elemento di rilevamento | 26 serie | |||
| Pacchetto standard | La scatola di metallo TO-5 | |||
| Gas bersaglio | Trimetilamina, H2S, ecc. | |||
| Intervallo di rilevamento tipico | 1 ~ 10 ppm | |||
| Condizioni di circuito standard | Tensione del riscaldatore | V.H | 5.0±0.2V AC/DC | |
| Voltaggio del circuito | V.C | 5.0±0.2V di corrente continua | Ps≤15 mW | |
| Resistenza al carico | RL | variabile | 00,45 kΩ min. | |
| Caratteristiche elettriche in condizioni di prova standard | Resistenza al riscaldamento | RH | circa 67Ω a temperatura ambiente. (tipico) | |
| Corrente di riscaldamento | Io...H | 48 mA | ||
| Potenza di riscaldamento consumo |
PH | 240 mW | VH=5,0V DC | |
| Resistenza del sensore | RS | 20 ~ 200kΩ in aria | ||
| Sensibilità (ratio di variazione di Rs) | < 0.5 | Rs ((10 ppm EtOH) /Rs ((aria) | ||
| Condizioni di prova standard | Condizioni dei gas di prova | aria normale 20±2̊C, 65 ± 5% R.H. | ||
| Condizioni del circuito | Vc = 5,0±0,2V DC VH = 5,0±0,2V AC/DC | |||
| Periodo di condizionamento prima della prova |
96 ore o più | |||
