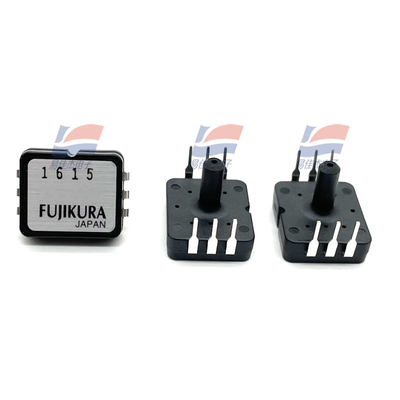

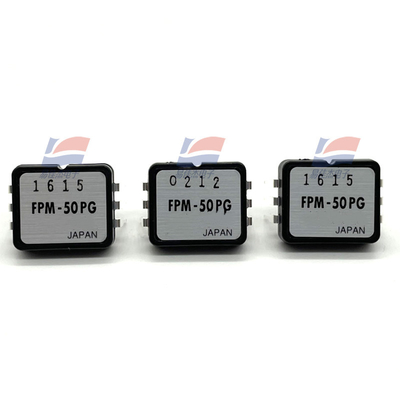

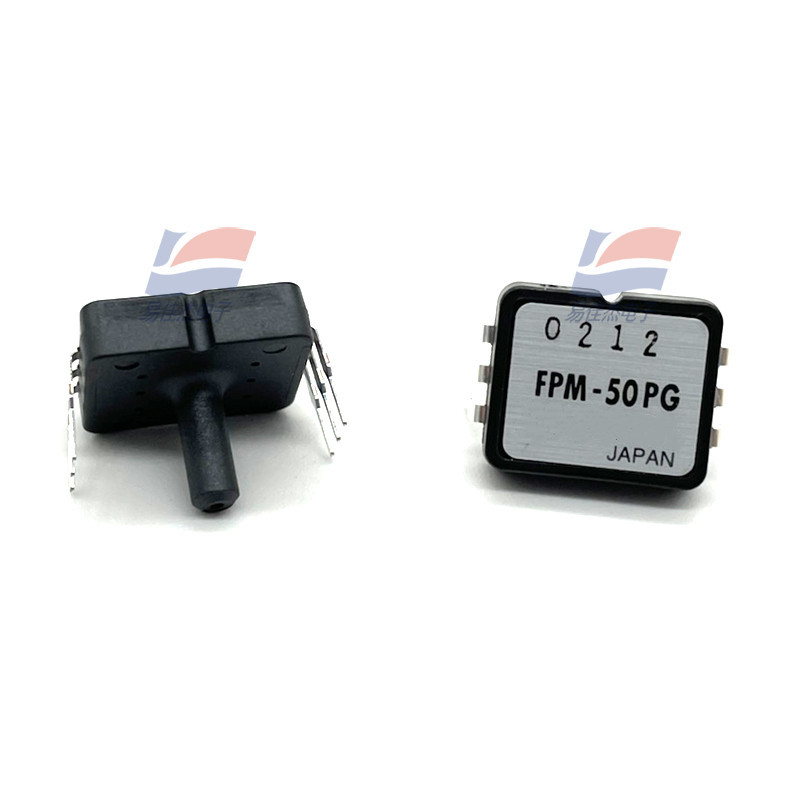

YJJ FPM-50PG Sensore di pressione da 0 a 50 psi per apparecchiature mediche industriali

Descrizione del prodotto:

FPM-50PG 0 ~ 50psi Sensore di pressione viene utilizzato in apparecchiature mediche industriali

Caratteristiche:

Specificità

Modello 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG

Condizioni di esercizio raccomandate

Tipo di pressione

Pressione nominale 13,79 34,47 48,26 103,4 206,8 344,7 482,6 827,4 kPa

Intervallo di pressione misurabile -13.79

Intervallo di temperatura da 0 a 50°C

Medi a pressione Solo gas non corrosivi (senza liquido)

Corrente di eccitazione (costante) 1,5 mADC

Classificazione massima assoluta

Pressione di carico massima Doppio della pressione nominale

1.5 volte

di rating

pressione-

Corrente di eccitazione massima 3,0 mADC

Temperatura di funzionamento -20-100°C

Temperatura di conservazione -40-120°C

Umidità di funzionamento da 30 a 80 (condizione senza rugiada) %RH

Caratteristiche elettriche (corrente di azionamento costante 1,5 mA, temperatura ambiente Ta=25°C)

tensione di copertura di uscita da 60 a 140 mV (a 0 kPa a pressione nominale)

tensione di offset +/-20 (a 0kPa) mV

Resistenza al ponte da 4000 a 6000 Ω

Tempo di risposta 2 (per il riferimento) msec.

Accuratezza TSO* +/-5

Pressione misurabile

Intervallo ((kPa) Numero della parte

-13,79 a 13,79 FPM-02PG FPM-02PGR

-34,47 a 34,47 FPM-05PG FPM-05PGR

- da 48.26 a 48.26 FPM-07PG FPM-07PGR

- 98,07 a 103,4 FPM-15PG FPM-15PGR

- 98,07 a 206,8 FPM-30PG FPM-30PGR

- 98,07 a 344,7 FPM-50PG FPM-50PGR

-98.07 a 482.6 FPM-70PG FPM-70PGR

- 98,07 a 827,4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 gradi.C

P2= 1/2 x P3 (kPa) T2= 25°C

P3= pressione di ritorno (kPa) T3= 50°C

tensione di offset (mV)

Voff = V ((P1,T)

Voff(0) = V(P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

Tensione di uscita a scala completa (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs ((50) = V ((P3,T3)

tensione di copertura di uscita (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV ((50) = Vfs ((50) - Voff ((50)

Sensitività alla temperatura della tensione di offset (% FS)

TSO = {LARGER ONE} / SV(25) x 100

UNO PIÙ GRANDE = quale dei valori assoluti {Voff(0)-Voff(25)} e {Voff(50)-Voff(25) è più grande

Coefficiente di temperatura della tensione di copertura di uscita (% FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

Linearità (% FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

L'isteresi a pressione (% FS)

Fisica = {Voff ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 100 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓

Voff ∂ 25): tensione di uscita rispetto a P1 dopo stress con pressione P3.
