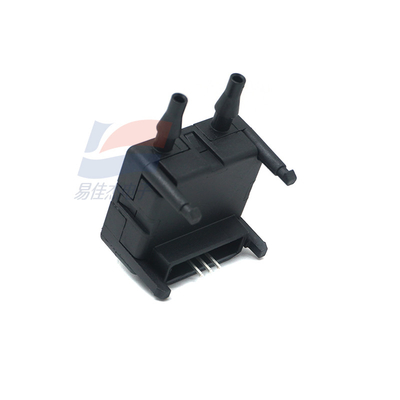

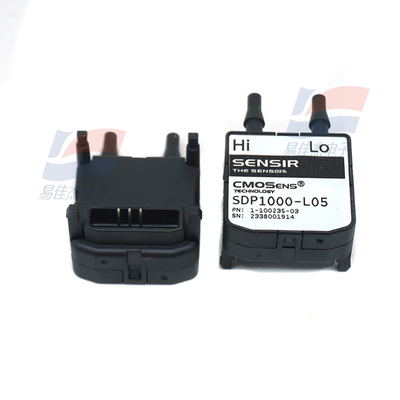

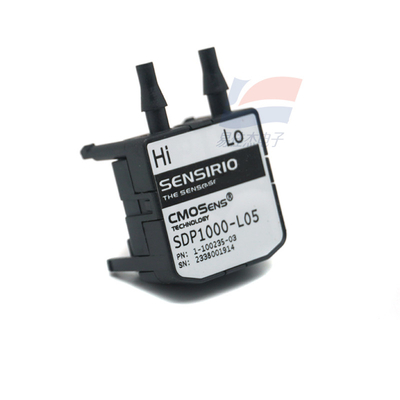

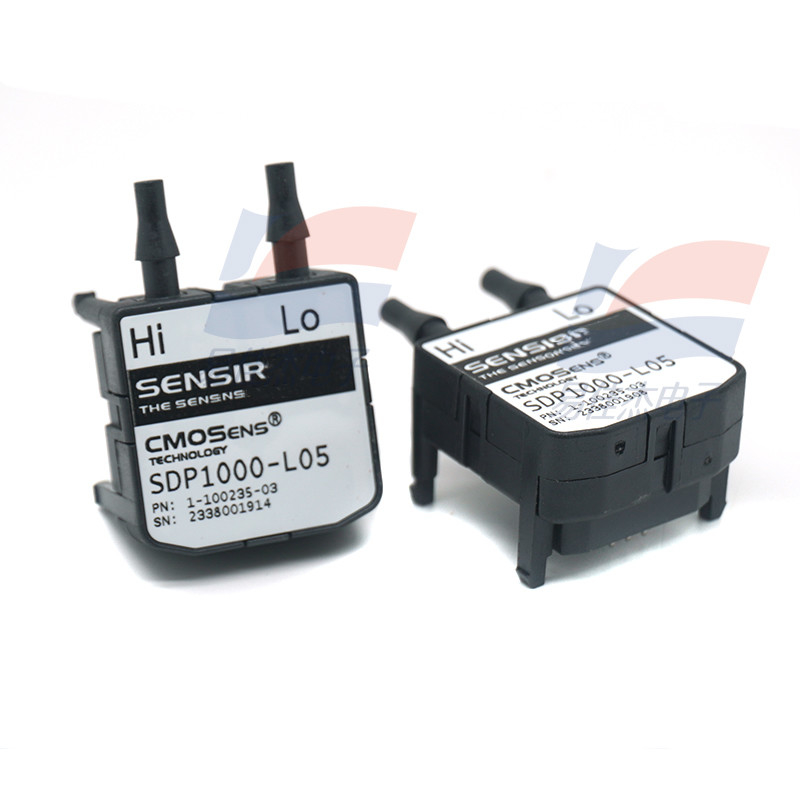

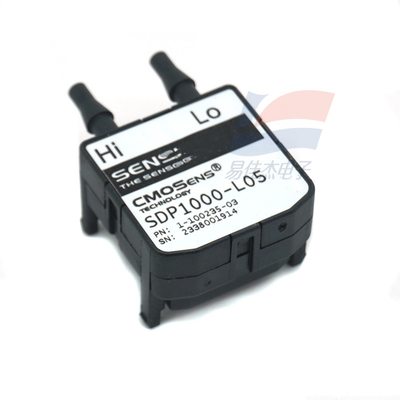

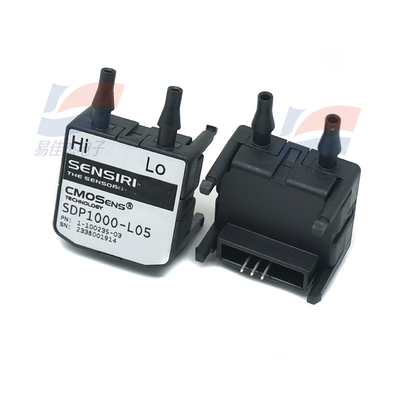

YJJ SDP1000-L05 Applicazione HVAC 0-125Pa Sensore di flusso e pressione

Descrizione del prodotto:

SDP1000-L05 Sensore di flusso e pressione per applicazioni HVAC 0-125Pa

Caratteristiche:

I sensori di pressione differenziale e di flusso Sensirion adottano il principio di misurazione termica.e quindi installare il sensore di temperatura simmetricamente su entrambe le estremità dell'elemento di riscaldamento a monte e a valle lungo la direzione di flusso del liquidoIl liquido che scorre attraverso la pellicola fa trasferire calore al sensore di temperatura a valle, generando una differenza di temperatura e formando così un segnale misurabile e preciso.Il film di passivazione in vetro stabilizzante la pressione è installato sul chip di silicio tramite incisione per integrare il sensore di flusso micro-termico.

Rispetto ai sensori a pellicola piezoresistiva tradizionali, i sensori di flusso di gas CMOSens presentano maggiori vantaggi in termini di flusso a bassa velocità e sensibilità alla pressione differenziale, deviazione e ritardo,sensibilità alla posizione, resistenza agli urti e fluttuazioni di temperatura, e supporto di misurazione bidirezionale.

Il chip contiene un sensore di temperatura il cui segnale può compensare eventuali influenze della temperatura senza la necessità di installare ulteriori sensori di taratura.Le soluzioni tecniche di Sensirion non solo consentono di risparmiare spazio, ma offrono anche un'eccezionale efficienzaInoltre, sul chip digitale sono integrati un circuito di elaborazione digitale e un'unità di memorizzazione per la memorizzazione dei dati di correzione.Tutti i sensori Sensirion sono calibrati individualmente durante il processo di produzione per garantire che i segnali siano sempre completamente calibrati, linearizzato e compensato per temperatura.

La precisione è dello 0,1% della scala completa

tensione di uscita analogica per l'amplificazione del segnale: da 0 a 4 Vdc

Sulla base del principio della misurazione del flusso

Calibrazione e compensazione della temperatura

Non è influenzato dalla direzione di installazione

In base alle vostre esigenze specifiche, potete scegliere tra diversi modelli.

Modello: gamma di taratura: precisione Caratteristiche del prodotto:

SDP1000-L025 -62 a 62 Pa

Lineare: -/+ 0,25" H2O 0,5% FS / 1,5% m.v.

SDP1000-L05 da 0 a 125 Pa

+ 0,5" H2O 0,2% FS / 1,5% m.v. lineare

SDP1000-L da 0 a 500 Pa

+ 2" H2O 0,1% FS / 1,0% m.v. lineare

SDP1000-R da 0 a 500 Pa

+ 2" H2O 0,2% FS / 1,0% m.v. radice quadrata

SDP2000-L da 0 a 3500 Pa

+14" H2O 0,1% FS / 1,0% m.v. lineare

* FS = scala completa o scala completa, m.v. = valore misurato; un valore maggiore è efficace.

Campo di applicazione

Applicazione medica

Applicazioni di riscaldamento, ventilazione e HVAC

Applicazione industriale

Elettronica per l'automobile

Specificità

Pressione differenziale

Precisione: 3% m.v.

Intervallo di pressione: ±500Pa

La precisione del punto zero è di 0,1 Pa

Calibrazione dell'aria e dell'N2

Generale

tensione di alimentazione: 2,7-5,5V

La corrente media di alimentazione è di 3800μA

La corrente di alimentazione è di 5500μA

Interfaccia I2C

Dimensioni dell'imballaggio (lunghezza x larghezza x altezza): 29 x 18 x 27,05 mm3
