YJJ NPA-700B-001D Strumento di monitoraggio non invasivo 7kpa Sensore di pressione

Descrizione del prodotto:

NPA-700B-001D Strumento di monitoraggio non invasivo 7kpa Sensore di pressione

Caratteristiche:

I sensori di pressione della serie NPA sono di dimensioni compatte e offrono una soluzione economica e ideale per molte applicazioni attuali che richiedono un'installazione e un utilizzo immediati senza una complicata taratura.

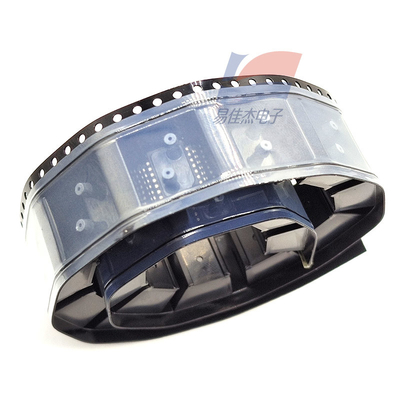

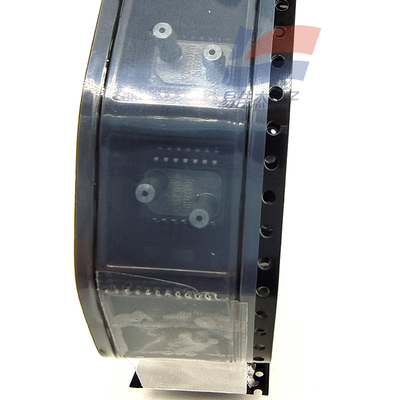

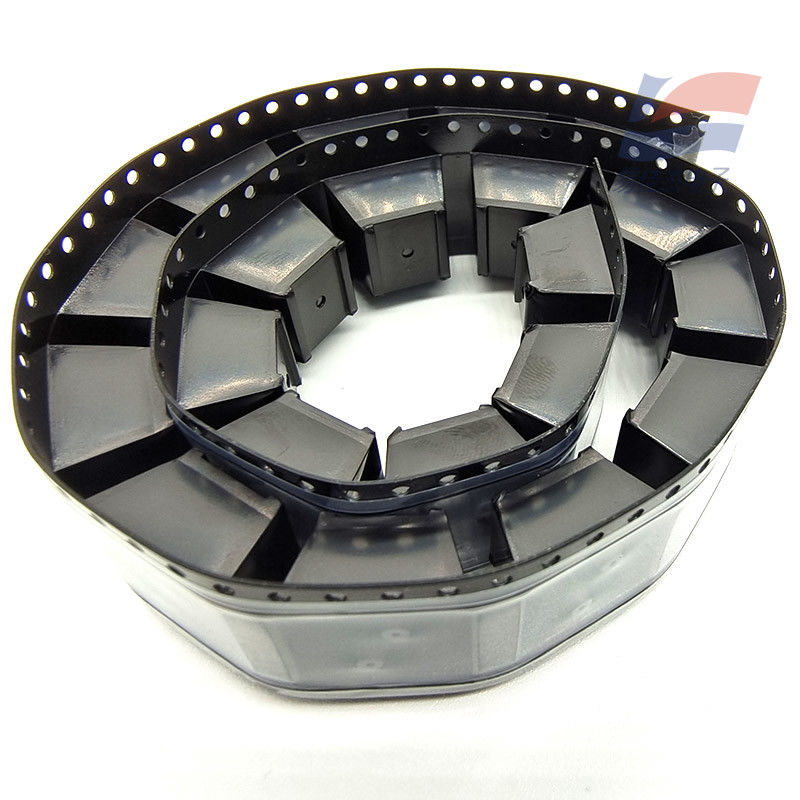

I prodotti della serie NPA adottano un imballaggio di montaggio superficiale SOIC14. La pressione misurata si presenta in tre forme: pressione di calibro, pressione assoluta o pressione differenziale.I segnali di uscita sono disponibili in tre tipiQuesta serie di sensori è particolarmente adatta per l'installazione su superfici di circuiti stampati.Per semplificare la produzione, installazione e utilizzazione, i prodotti possono essere consegnati sotto forma di imballaggi a rotoli e nastri.

Caratteristiche

Può essere montato in superficie

2- pressione differenziale, pressione di misura o pressione assoluta, applicazioni a bassa pressione

3- Intervallo di misurazione a scala completa della pressione: 10 pollici di colonna d'acqua a 30psi

4Opzioni di uscita: segnale analogo amplificato, uscita digitale I2C in sequenza digitale a 14 bit e uscita mV non calibrata

5. Risoluzione del segnale di pressione digitale: ADC a 14 bit (conversione analogico-digitale) / DAC a 11 bit (conversione digitale-analogico)

6. Sensore di temperatura in modalità digitale

6Intervallo di temperatura di funzionamento: -40 a 125°C

7Intervallo di errore: < ± 1,5% FSO

Quando l'intervallo di misura è inferiore a 1 psi, la capacità di sovrapressione può raggiungere 60x

Applicazione

Dispositivo di pressione positiva dell' aria - Apnea notturna

2.Ventilatore medico multifunzionale

3- La macchina per l' anestesia medica.

4.Equipaggiamento di sicurezza per emergenze mediche

5. Misurazione medica della pressione sanguigna

6. letti ospedalieri

7P misurazione di asciugatrici per capelli industriali

8Controllo del volume d'aria industriale variabile

9. flusso d'aria per riscaldamento dell'acqua industriale

10Controllo dei programmi industriali

Sensore OEM

Accuratezza (intervallo di errore: ± 1,5% FSO).

Tempo di risposta: 12 ms

Capacità di sovrapressione: (intervallo <1psi) 60xFSO

Capacità di sovratensione: da 5 psi a 30 psi 2xFSO

Risoluzione: 11 bit

L'intervallo di misurazione della pressione del DAC per una colonna d'acqua da 10 pollici è di 30psi

Risoluzione: 14 bit ADC 16383 step, frequenza di campionamento 12 kHz

Il sensore di temperatura di uscita dei dati seriali ha una precisione di 4°C e 8 bit

Distanza di uscita zero: 0,44V, 0,5V, 0,56V. Intervallo di valori di uscita: 4V

Distanza di uscita zero: 0,46V, 0,5V, 0,54V. Intervallo di valori di uscita: 2,5V

L'intervallo di misurazione della pressione è da 0,36 a 30 psi.

Incoraggiare 1.5MA 10DVC

Potenza di uscita a scala completa (1psi): 70-135 mV

Potenza a scala completa (5 psi a 30 psi): da 100 a 166 mV

Potenza di uscita a scala completa (15 psi a 30 psi) 70 a 135 mV

Linearità ± 0,25% FSO

Isteresia a pressione ± 0,05% FSO

Il coefficiente di temperatura zero è +30 μV/V/°C

Il coefficiente di temperatura del valore della resistenza del braccio ponte è pari allo 0,29% /°C

Coefficiente di temperatura di sensibilità -0,22% FSO

Isteresi a temperatura zero di 0,2% FSO

Sensibilità di posizione 0,1% FSO

NPA-100/300/500/600/601/700

100:mv di uscita, segnale di rapporto, non calibrato

300: uscita del segnale di amplificazione analogica, eccitazione 3,3 V, calibrata

500: uscita del segnale di amplificazione analogica, eccitazione 5V, calibrata

600: Zacwire- uscita del segnale digitale, calibrato, 2 byte

700:12C - Uscita digitale, calibrata, 2 byte

M: ha un'interfaccia di pressione prominente adatta a più diametri

B: con interfaccia di pressione invertita

N: Nessuna interfaccia
