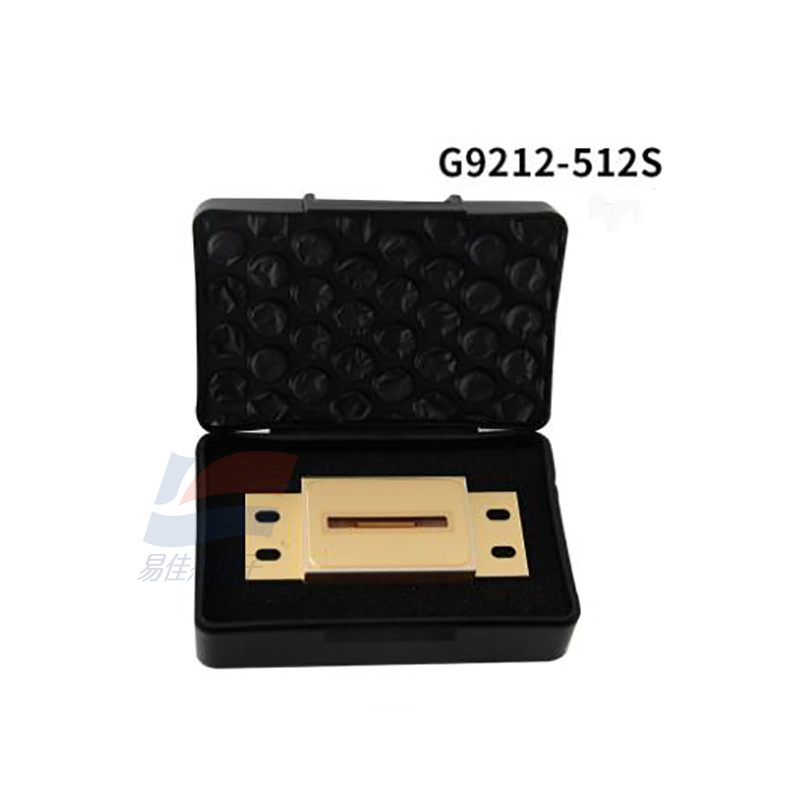

G9212-512S Sensori di immagine lineari in GaAs Sensori di immagine vicino all'infrarosso

G9212-512S Sensori di immagine lineari in GaAs Sensori di immagine vicino all'infrarosso

I sensori di immagine lineare InGaAs della serie G9211 a G9214/G9205 a G9208 sono specificamente progettati per il multi-interfaccia a infrarossi vicino.
Questi sensori di immagine lineari sono costituiti da una matrice di fotodiodi InGaAs, da una matrice di amplificatori di carica,
il circuito di compensazione offset, un registro di cambio e un generatore di tempo formati su un chip CMO.
I segnali da ogni pixel sono letti in
modalità di integrazione di carica per ottenere un'elevata sensibilità e un funzionamento stabile nella gamma spettrale dell'infrarosso vicino.
sigillato ermeticamente per un'elevata affidabilità.
I circuiti di elaborazione del segnale sul chip CMO possono essere selezionati tra due efficienze di conversione (CE) per tensione esterna.
Il sensore di immagine opera su un ampio intervallo dinamico quando CE=16 nV/e" e fornisce un elevato guadagno quando CE=320 nV/e~

Caratteristiche
Ampia gamma dinamica
Basso rumore e scarsa corrente scura
Due efficienze di conversione selezionabili
>Circuito anti-saturazione
Circuito CDS*1
Circuito di compensazione di offset
Semplice funzionamento (con generatore di sincronizzazione integrato) *2
Alta risoluzione: 25 um (512 ch)
>Low cross-talk

Applicazioni
Spettrofotometria multicanale a infrarosso vicino
Termometria a radiazione
Ispezione non distruttiva
Prodotti correlati
>Testa di rilevamento multicanale InGaAs C8061-01,
C8062-01
>Controllore della testa del rilevatore multicanale C7557-01
256 ch: 1 linea video
512 ch: 2 linee video
