Dettagli:
|
| Gas di misura: | Tenore in ossigeno | Medium di misura: | Atmosfera gassosa |
|---|---|---|---|
| Principio di misura: | Sensore di tipo di corrente limitante | Intervalli di misura: | 10,00 - 96,0 vol. % O2 |
| corrente di uscita: | 15 μA - 30 μA | Precisione: | ±1,00 % di O2 |
| Evidenziare: | SO-E2-960 Sensore di ossigeno in zirconia,Sensore di ossigeno circonico di tipo di corrente limitante,Sensore di ossigeno in zirconia |
||
Quando si applica una tensione a una cella elettrolita di zirconia,L'ossigeno viene pompato attraverso il disco di zirconio dal lato catodo all'anodo perché i portatori della corrente che scorre attraverso l'elettrolita di zirconio sono gli ioni di ossigeno. By attaching a cap with a pinhole on the cathode side of the cell and by increasing the voltage over the cell the current shows saturation due to the rate limiting step in the transfer of oxygen to the cathodeQuesta corrente di saturazione è chiamata corrente limitante ed è quasi proporzionale alla concentrazione di ossigeno ambiente.

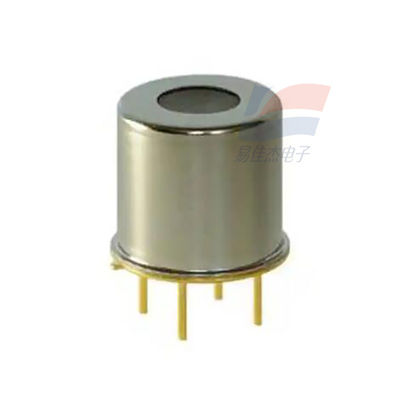

SO-E2-960 TO8 Alloggiamento, ø 15,3 mm; H= 13,7 mm; distanza tra le pin 7,18 mm
Ecco i vantaggi del sensore di ossigeno in zirconia SO-E2-960:
• Intervallo di misura da 1,00 a 96,0 vol. % di ossigeno
• Alta precisione
• Per molti tipi una caratteristica più o meno lineare
• Piccola dipendenza da temperatura del segnale del sensore
• Bassa interferenza con altri gas
• Lunga durata
• In molti casi è necessaria solo una "calibrazione a punto singolo"
SO-E2-960 Sensori di ossigeno circonico a corrente limitata Applicazioni:
Io...dicale
• Concentratori di ossigeno
• Incubatrici
Laboratorio
• Armadi per il trattamento dei gas inerti (Gloves)
• Incubatori (crescita batterica controllata)
Foo!D industria
• Imballaggio
• Esame controllato degli alimenti
• Monitoraggio dei processi di maturazione dei frutti (immagazzinamento / trasporto)
- Sì.sehold/Gastronomia
• Misure di umidità ad alta temperatura (> 100°C) per l'automazione della cottura/rosticcia
Mtecnica di facilitazione
• Misuratori di ossigeno (stazionari / portatili)
• Misurazioni con tenore di O2 controllato
• Climatizzazione e ventilazione
SeTecnologia della sicurezza/Monitoraggio
• protezione antincendio (aumento dell'atmosfera di N2, ad esempio nelle sale server)
• Serre, cantina
• stoccaggio del gas, raffinerie
• Immersioni
• Unità di fermentazione
(Eindustria elettrica)
• Macchine e armadi per il trattamento dei gas inerti
• Monitoraggio della saldatura a gas inerte
• Immagazzinamento con atmosfera di N2 aumentata (prevenzione dell'ossidazione)
• Unità di asciugatura
• Concentratori di azoto
• Misurazione dei gas di scarico
SO-E2-960 Tipo di corrente limitanteDati caratteristici dei sensori di ossigeno a zirconia:
| Gas di misura | Concentrazione di ossigeno |
| Medio di misura | Atmosfera gassosa |
| Principio di misura | Sensore di tipo di corrente limitante |
| Intervalli di misura | 10,00 - 96,0 vol. % O2 |
| Tempo di risposta (t90) | da 2 a 25 secondi (a seconda del tipo di sensore, del flusso di gas, della camera di misura) |
| Tensione del sensore / tensione di riscaldamento / consumo di energia / resistenza al freddo del riscaldatore | |
| tensione del sensore: tensione di riscaldamento: Consumo di energia: Resistenza al freddo: | 0da 0,7 a 1,6 Volt 3.6 a 4,4 volt 1.3 a 1.8 Watt (a seconda dell'applicazione e dell'imballaggio) R ((25°C) = 3,25Ω ± 0,20Ω |
| Tempo di riscaldamento | Min. 30 s |
| Massimo ammissibile temperatura di funzionamento | 350°C (*) * A seconda del gruppo di cavi e filtri (cfr. paragrafo: specifiche, gruppo di cavi) |
| Flusso volumetrico ammissibile velocità (purgazione del sensore) | Per tutti i tipi di sensori, la portata massima dipende dal modo di depurare il sensore (sensore in flusso diretto di gas, forma del fascio di gas, ecc.) e dimensioni della camera di misura. Eccezione: SO-E1-xxx (TO8 + connessione del tubo per la gassatura diretta). [ml/min]: 100 - 500 (ottimale: 250) |
| Durata di vita (MTTF) | ~ 20.000 ore (*) *Dipende dal mezzo di misurazione. Un guasto o un raggiungimento della durata di vita significa in genere un lieve deviazione dalle specifiche di spedizione. |
| Resistenza alle vibrazioni | sensori basati su una presa TO8 e su quelli costruiti con una presa TO39 (SO-Bx-xxx, SO-Ex-xxx, SO-Ax-xxx) soddisfano la norma europea EN60068-2-6 (prove di vibrazione sinusoidale). |
