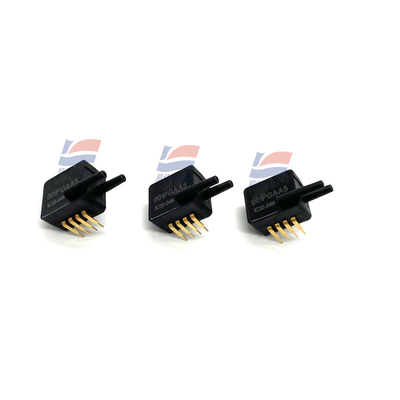

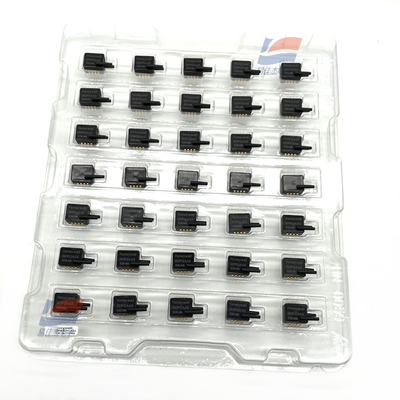

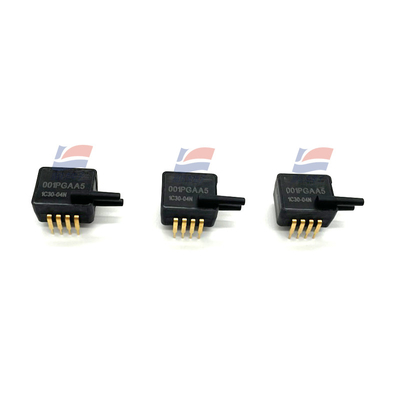

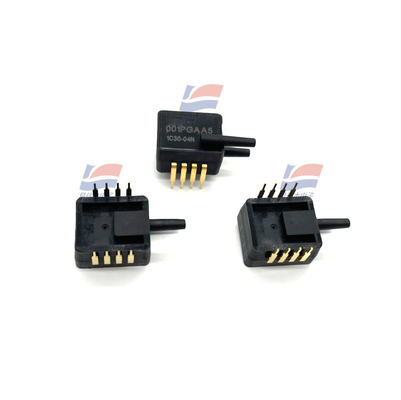

YJJ ASDXRRX001PGAA5 Airflow Monitor con sensore di pressione del silicio da 0 a 1 psi e temperatura massima di funzionamento 105 ° C

Descrizione del prodotto:

ASDXRRX001PGAA5 Monitoraggio del flusso d'aria 0-1psi Sensore di pressione in silicio millivolt

Caratteristiche:

Sensori di pressione in silicio serie ASDX

Bassa pressione e uscita analogica di pressione ±2% banda di errore totale, inclinazione, da 10 pollici H20 a 100 psi

Descrizione

La serie ASDX è un sensore di pressione in silicio che fornisce un'uscita analogica proporzionale per la lettura della pressione all'interno dell'intervallo di pressione di fondo scala e dell'intervallo di temperatura specificati.

L'ASDX è stato completamente calibrato e compensato in temperatura per offset del sensore, sensibilità, effetto della temperatura e non linearità se utilizzato con circuiti integrati automobilistici. Il valore di uscita calibrato della pressione viene aggiornato al seguente tempo: circa 1 kilohertz.

Lo standard ASDX è calibrato nell'intervallo di temperatura da 0°C a 85°C [32°F a 185°F]. La caratteristica di questo sensore è che viene utilizzato per l'alimentazione in corrente continua di 3,3 Vdc o 5,0 V.

Questi sensori possono essere utilizzati per misurare la pressione differenziale e la pressione relativa. La versione ha un riferimento di vuoto interno e un valore di uscita proporzionale al valore. La versione a pressione differenziale consente l'applicazione di pressione su entrambi i lati del diaframma di rilevamento della valvola. La versione Gage si riferisce alla pressione atmosferica e fornisce un'uscita proporzionale alle variazioni della pressione atmosferica.

I sensori della serie ASDX sono adatti per fluidi di lavoro non corrosivi e non ionici, come aria e gas secco.

Sono progettati e fabbricati in conformità con gli standard ISO 9001.

Tipo di pressione: Relativa

Pressione di lavoro: da 0 psi a 1 psi

Precisione: 2%

Tipo di uscita: Analogica

Stile di installazione: Through Hole

Tensione di alimentazione di lavoro: 5 V

Tipo di porta: Dual Radial Barbless

Package/Box: DIP-8

Temperatura minima di esercizio: -20 ° C

Temperatura massima di esercizio: + 105 ° C

Serie: ASDX

Marchio: Hon

Corrente di alimentazione di lavoro: 2,5 mA

Dimensione porta: 2,31 mm

Tipo di prodotto: Sensori di pressione per montaggio su scheda

25

Sottocategoria: Sensori

Tensione di alimentazione - Massima: 5,25 V

Tensione di alimentazione - Minima: 4,75 V

Specifiche:
