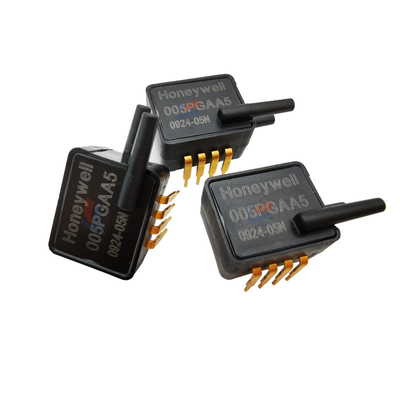

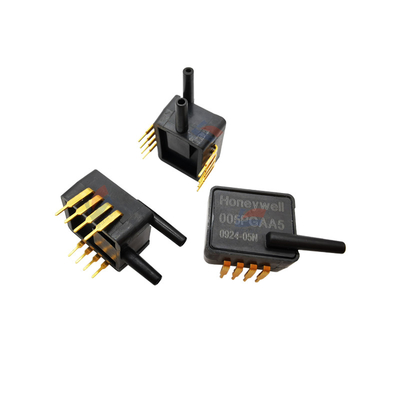

YJJ ASDXRRX005PGAA5 Senzore di pressione per manometro piezoresistivo al silicio con segnale di amplificazione da 0 a 5 psi

Descrizione del prodotto:

Sensore di pressione piezoresistivo in silicio ASDXRRX005PGAA5 con segnale amplificato 0-5 psi

Caratteristiche:

Piatto di servizio

Sensori di pressione in silicio serie ASDX

Bassa pressione e uscita analogica di pressione ±2% banda di errore totale, inclinazione, da 10 pollici H20 a 100 psi

Descrizione

La serie ASDX è un sensore di pressione in silicio che fornisce un'uscita analogica proporzionale per la lettura della pressione all'interno dell'intervallo di pressione di fondo scala e dell'intervallo di temperatura specificati.

L'ASDX è stato completamente calibrato e compensato in temperatura per offset del sensore, sensibilità, effetto temperatura e non linearità quando utilizzato con circuiti integrati automobilistici. Il valore di uscita calibrato della pressione viene aggiornato al seguente tempo: circa 1 kilohertz.

Lo standard ASDX è calibrato nell'intervallo di temperatura da 0°C a 85°C [32°F a 185°F]. La caratteristica di questo sensore è che viene utilizzato per passare corrente continua da 3,3 Vdc o 5,0 V.

Questi sensori possono essere utilizzati per misurare la pressione differenziale e di manometro. La versione ha un riferimento di vuoto interno e un valore di uscita proporzionale al valore. La versione a pressione differenziale consente l'applicazione di pressione su entrambi i lati del diaframma di rilevamento della valvola. La versione Gage si riferisce alla pressione atmosferica e fornisce un'uscita proporzionale alle variazioni della pressione atmosferica.

I sensori della serie ASDX sono adatti per fluidi di lavoro non corrosivi e non ionici, come aria e gas secco.

Sono progettati e fabbricati secondo gli standard ISO 9001.

Tipo di prodotto: Sensore di pressione interfaccia computer di bordo

RoHS:

Tipo di pressione: Manometro

Pressione di esercizio: da 0 psi a 5 psi

Precisione: 2%

Tipo di uscita: Analogica

Stile di installazione: Through Hole

Tensione di alimentazione di lavoro: 5 V

Tipo di porta: Doppio barbless radiale

Package/Box: DIP-8

Temperatura minima di esercizio: -20 ° C

Temperatura massima di esercizio: + 105 ° C

Serie: ASDX

Marchio: Hon

Corrente di alimentazione di lavoro: 2,5 mA

Dimensione porta: 2,31 mm

Tipo di prodotto: Sensori di pressione per montaggio su scheda

25

Sottocategoria: Sensori

Tensione di alimentazione - Massima: 5,25 V

Tensione di alimentazione - Minima: 4,75 V

Peso unitario: 9,466 g
