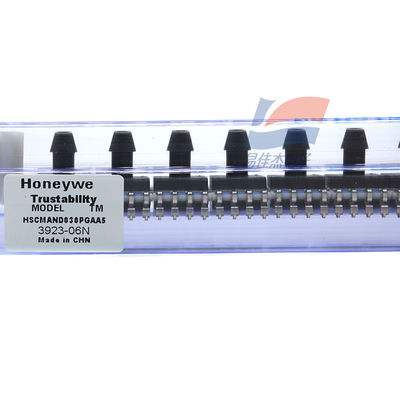

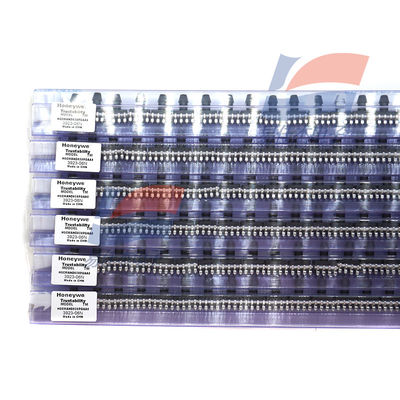

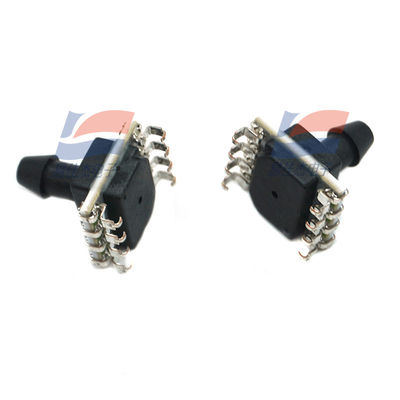

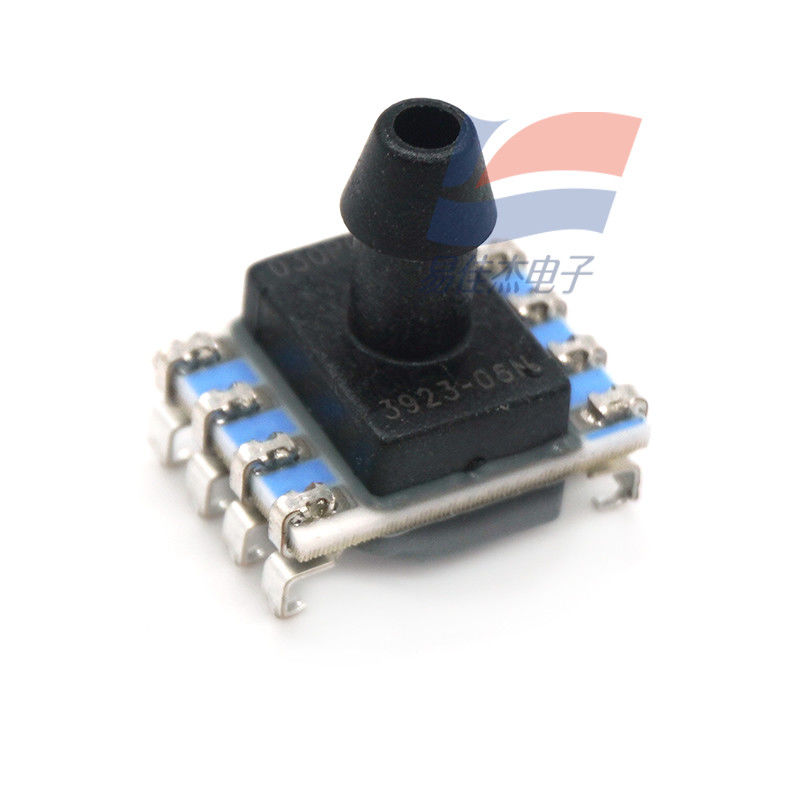

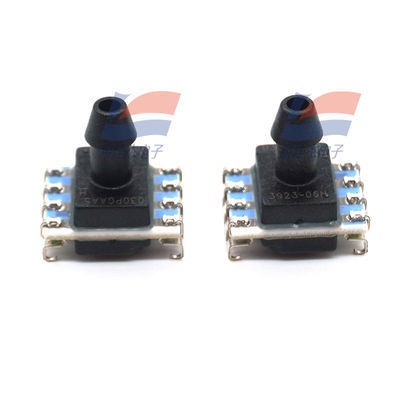

YJJ HSCMAND030PGAA5 Sensore di pressione di amplificazione

Descrizione del prodotto:

Sensore di pressione analogico per livello liquido, altezza, pressione 30 psi, amplificazione HSCMAND030PGAA5

Caratteristiche:

I sensori di pressione integrati della serie TruStability™ HSC sono di tipo compensato. TEB (Total Error Band): ±1% FSS a ±3% FSS (pressione differenziale, pressione manometrica), basso (pressione assoluta, pressione differenziale, pressione manometrica). Uscita digitale o analogica. DIP, SIP, SMT

La serie in silicio ceramico (HSC) è un sensore di pressione in silicio piezoresistivo che offre un'uscita analogica o digitale proporzionale per fornire letture di pressione su un ampio intervallo di pressione full-scale e temperatura. La serie HSC è in grado di calibrare e compensare la posizione dello zero, la sensibilità, il coefficiente di temperatura e la non linearità dei sensori utilizzando circuiti integrati sulla scheda. Aggiorna i valori di uscita analogica e i valori di uscita digitale calibrati rispettivamente a velocità di circa 1 kHz e 2 kHz.

La serie HSC è calibrata nell'intervallo di temperatura da 0°C a 50°C [32°F a 122°F]. La caratteristica di questo sensore è che può funzionare con una singola alimentazione di 3,3 Vcc o 5,0 Vcc.

Questi sensori possono misurare pressione assoluta, pressione manometrica o pressione differenziale. Il sensore di pressione assoluta utilizza la pressione di vuoto come valore di riferimento interno e il suo valore di uscita è proporzionale alla pressione assoluta. Il sensore di tipo a pressione manometrica prende la pressione atmosferica come riferimento e fornisce un valore di uscita proporzionale alla differenza dalla pressione atmosferica. Il sensore di pressione differenziale può misurare la pressione tra due porte di pressione.

I sensori di pressione TruStability® sono progettati per essere utilizzati in combinazione con gas non corrosivi e non ionici, come aria e altri gas secchi. Le prestazioni di questi sensori possono essere estese a un intervallo di pressione superiore a 40 mbar, 4 kPa e 20 inH2O attraverso una ricca gamma di opzioni.

Produttore: Hon

Tipo di prodotto: Sensore di pressione interfaccia computer di bordo

RoHS:

Tipo di pressione: Manometrica

Pressione di lavoro: da 0 psi a 30 psi

Precisione: 1%

Tipo di uscita: Analogica

Stile di installazione: SMD/SMT

Tensione di alimentazione di lavoro: 5 V

Tipo di porta: Singola assiale barbed

Risoluzione: 12 bit

Confezione/Scatola: SMD-8

Temperatura minima di funzionamento: 0 ° C

Temperatura massima di funzionamento: + 50 ° C

Serie: HSC

Imballaggio: Vassoio

Marchio: Hon

Corrente di alimentazione di lavoro: 3,7 mA

Dimensione porta: 4,93 mm

Tipo di prodotto: Sensori di pressione a montaggio su scheda

50

Sottocategoria: Sensori

Tensione di alimentazione - Massima: 5,25 V

Tensione di alimentazione - Minima: 4,75 V

Nome marchio: TruStability

Peso unitario: 1 g

Specifiche:
