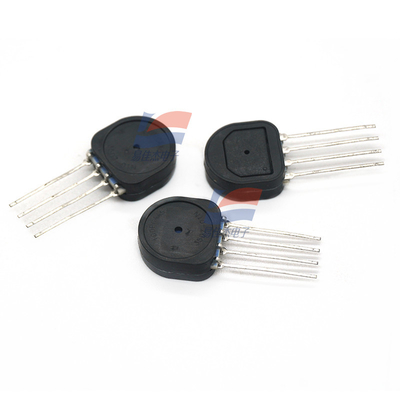

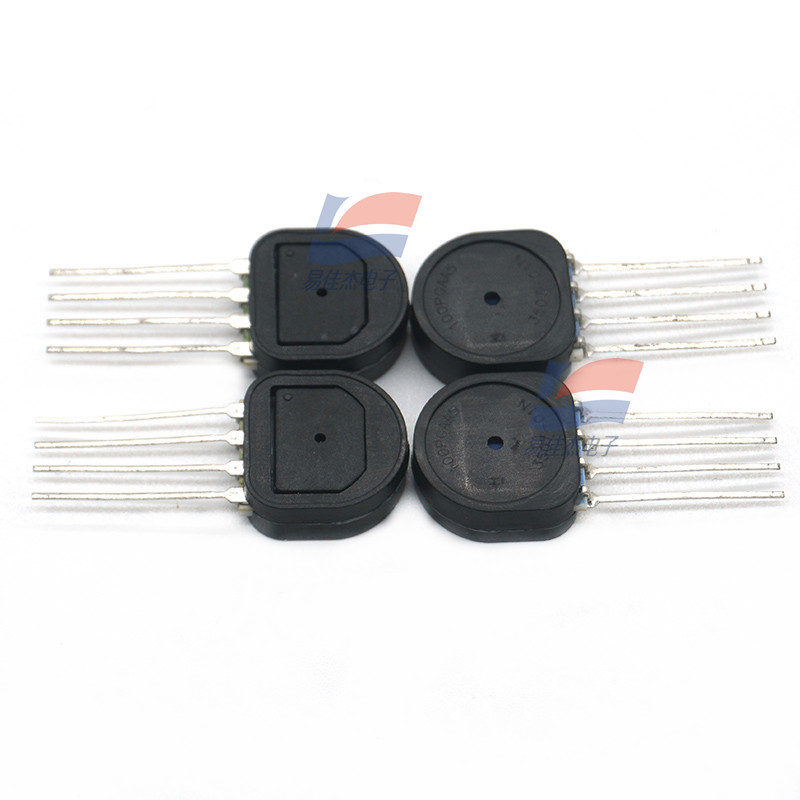

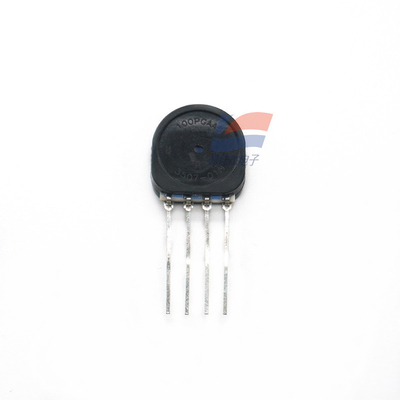

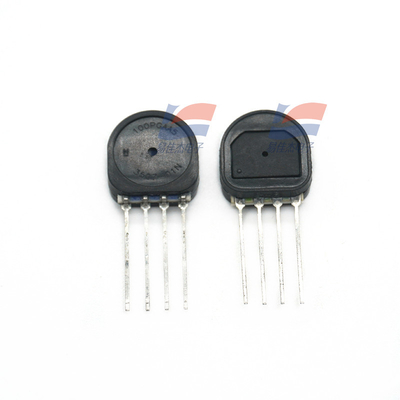

YJJ SSCSSNN100PGAA5 Sensore di pressione al silicio pieoresistivo della serie silicon-ceramica (SSC)

Descrizione del prodotto:

Sensore di pressione in silicio ceramico (SSC) serie SSCSSNN100PGAA5

Caratteristiche:

La serie standard di precisione in silicio ceramico (SSC) è un sensore di pressione in silicio piezoresistivo che offre un'uscita analogica o digitale proporzionale per fornire letture di pressione su un'ampia gamma di pressioni di fondo scala e intervalli di temperatura.

La serie SSC può eseguire una calibrazione completa e una compensazione della temperatura per la posizione zero del sensore, la sensibilità, il coefficiente di temperatura e la non linearità utilizzando circuiti integrati specifici per l'applicazione sulla scheda del circuito. Aggiorna i valori di uscita analogica e i valori di uscita digitale calibrati a velocità di circa 1 kHz e 2 kHz rispettivamente.

Calibrare la serie SSC nell'intervallo di temperatura da -20 °C a 85 °C [-4 °F a 185 °F]. La caratteristica di questo sensore è che può funzionare con un'alimentazione singola di 3,3 Vdc o 5,0 Vdc.

Questi sensori possono misurare pressione assoluta, pressione relativa o pressione differenziale. Il sensore di pressione assoluta utilizza la pressione di vuoto come valore di riferimento interno e il suo valore di uscita è proporzionale alla pressione assoluta. Il sensore di tipo a pressione relativa prende la pressione atmosferica come riferimento e fornisce un valore di uscita proporzionale alla differenza dalla pressione atmosferica. Il sensore di pressione differenziale può misurare la pressione tra due porte di pressione.

TruStability Il sensore di pressione è progettato per essere utilizzato in combinazione con gas non corrosivi e non ionici, come aria e altri gas secchi. Le prestazioni di questi sensori possono essere estese a un intervallo di pressione superiore a 40 mbar, 4 kPa e 20 inH2O attraverso una ricca gamma di opzioni.

Tutti i prodotti sono progettati e fabbricati in conformità con lo standard 9001.

Intervallo di pressione

±1,6 mbar a ±10 bar, ±160 Pa a ±1 MPa, ±0,5 inH20 a ±150 psi

Tipo di pressione: Relativa

Pressione di esercizio: 0 psi a 100 psi

Precisione: 0,25%

Tipo di uscita: Analogica

Stile di installazione: Through Hole

Tensione di alimentazione di lavoro: 5 V

Tipo di porta: Manifold

Risoluzione: 12 bit

Package/Box: SIP-4

Temperatura operativa minima: -20 ° C

Temperatura operativa massima: + 85 ° C

Serie: SSC

Marchio: Hon

Corrente di alimentazione di lavoro: 2 mA

Tipo di prodotto: Sensori di pressione per montaggio su scheda

50

Sottocategoria: Sensori

Tensione di alimentazione - Massima: 5,25 V

Tensione di alimentazione - Minima: 4,75 V

Nome del marchio: TruStability

Peso unitario: 1 g
