Sensore di flusso d'aria AWM3150V 50 mW Consumo di energia e 3,0 msec Tempo di risposta massimo per industria

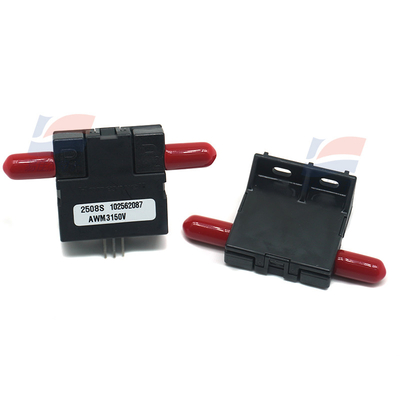

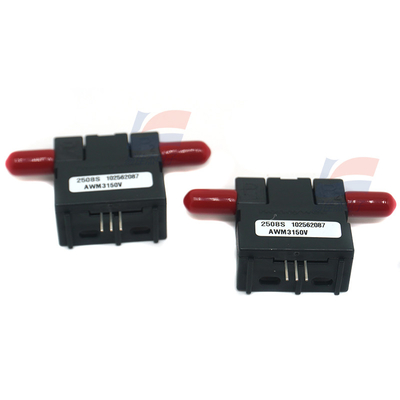

Sensore di flusso d'aria AWM3150V

INFORMAZIONI GENERALI

I sensori di flusso d'aria di massa AWM3000 operano sulla teoria che il flusso d'aria diretto attraverso la superficie di un elemento di rilevamento provoca il trasferimento di calore.La tensione di uscita varia in proporzione alla massa di aria o di altri gas che fluiscono attraverso le porte di ingresso e uscita di un determinato sensore. Assorbente/sorgente di corrente. Le correnti nominali massime sono 10 mA di assorbimento e 20 mA di assorbimento, regolata da un amplificatore operativo LM224 nella fase finale dell'amplificatore di strumentazione.

Contaminazione dei media:

I mezzi che attraversano il sensore devono essere privi di umidità condensante e di particolato contaminante.Un filtro a 5 micron poco costoso a monte dell'elemento di rilevamento riduce notevolmente il rischio di danni causati da contaminanti.

Pulizia:

Copri le estremità delle porte durante la pulizia, poiché alcuni solventi possono attaccare l'epossidio utilizzato per sigillare i tubi a chip sul substrato ceramico.

Istruzioni per il sol dare:

Nota: il sensore deve essere saldamente fissato al circuito stampato prima della saldatura.) punta di diametro. e temperatura a 400 °C [750 °F]. Tenere la punta sull'erminale per 5 secondi al massimo sul core di saldatura e a mano [4 un dopo la saldatura.Cintura di marcia di almeno 1Il tubo di copertura finisce durante la pulizia.
