Dettagli:
|
| Peso netto: circa: | 0.4 grammi | Fornitore di energia: | ≤ 15 V di corrente continua o ≤ 3,0 mA di corrente continua |
|---|---|---|---|
| Impedenza di ingresso: | da 4kΩ a 6kΩ | Resistenza all'isolamento: | 100MΩ, 100VDC |
| Medium di misura: | Aria | Temperatura media: | (25±1) °C |
| Evidenziare: | Sensore di pressione per elettronica di consumo medica,Sensore di pressione a doppia presa trasversale,Sensore di pressione di 1 kPa |
||
Descrizione del prodotto:
XGZP164 1kPa Sensore di pressione differenziale a doppia presa trasversale utilizzato nell'elettronica medica di consumo
Caratteristiche:
L'intervallo di misura: -100 kpa a 0kPa... 1kPa... 200kPa
Tecnologia MEMS
Forma di pressione differenziale o di pressione manometrica
Modulo di imballaggio SOP, ugello di aria laterale
È applicabile ai gas non corrosivi
Intervallo di temperatura di funzionamento: da -30°C a +100°C
La pressione statica massima è di 500 kPa
La direzione dei perni può essere selezionata
"Campo di applicazione"
Campi medici come ventilatori, spirometri e dispositivi per il trattamento dell'apnea notturna
Detezione del flusso d'aria, riscaldamento, ventilazione e aria condizionata, apparecchiature pneumatiche, interruttori a pressione e altri settori industriali
Scienze biologiche, piccoli elettrodomestici, elettronica di consumo, attrezzature sportive e di fitness, attrezzature antincendio, Internet delle cose e altri settori

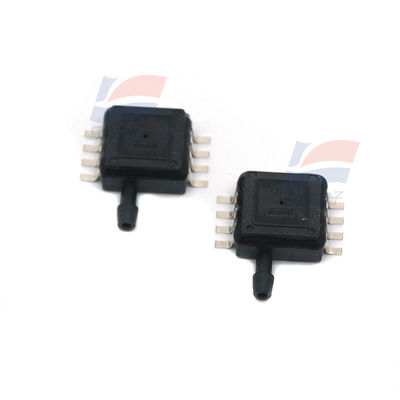

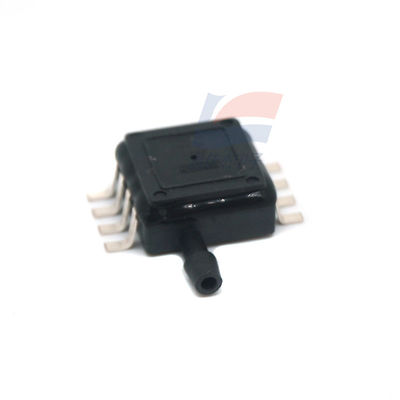

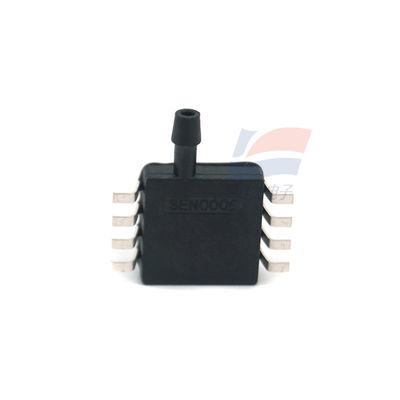

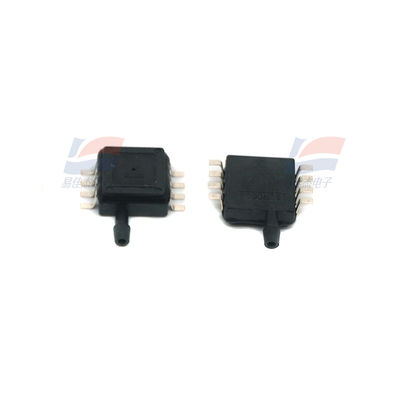

Visualizzazione del prodotto
L'elemento sensibile alla pressione piezoresistivo di tipo XGZP164 è un sensore di pressione adatto a settori quali la biomedicina e l'elettronica automobilistica.
Si tratta di un chip di silicio piezoresistivo sensibile alla pressione elaborato con la tecnologia MEMS.
Quando viene applicata una pressione sulla membrana elastica, il ponte genera un punto di contatto.
Un segnale di uscita di tensione con una relazione lineare proporzionale della pressione applicata.
Il componente sensibile alla pressione XGZP164 è un componente OEM confezionato nella forma standard SOP8, che è conveniente per gli utenti di adottare il montaggio superficiale
L'ugello di aria di superficie è progettato con un gancio, che è adatto alla struttura di pressione laterale di aspirazione dell'aria e impedisce efficacemente la caduta dell'ugello d'aria.
È dotato di un'eccellente linearità, ripetibilità e stabilità, elevata sensibilità ed è conveniente per gli utenti per eseguire il debug e compensare l'uscita e la deriva di temperatura.
Prestazioni strutturali
Fabbricazione a partire da materiali di silicio
Filtro di piombo: filo d'oro
Conchiglia di incapsulamento: materiale PPS
Pin: rame placcato d'argento
Peso netto: circa 0,4 grammi
"Performance elettrica"
Fonte di alimentazione: ≤15V DC o ≤3,0mA DC
Impedenza di ingresso: da 4kΩ a 6kΩ
Impedenza di uscita: da 4 a 6 kΩ
Resistenza di isolamento: 100MΩ,100VDC
Sovraccarico ammissibile: 3 volte la pressione statica massima (pressione statica massima ≤ 40 kPa)
1.5 volte la pressione statica massima (40 kPa < pressione statica massima ≤ 350 kPa)
condizioni"
Medio di misura: aria
Temperatura media: (25±1) °C
Temperatura ambiente: (25±1) °C
Vibrazione: 0,1 g ((1 m/s 2) Max
Umidità: (50%±10%) RH
Fonte di alimentazione: (5±0,005) V DC
È utilizzato solo come condizione di prova di riferimento per i seguenti parametri di base:
SSpecificità:
| Intervallo di misura | - Da 100 kPa a 0 kPa... 1 kPa... |
| Modulo di imballaggio | SMD/DIP |
| Temperatura di funzionamento | 0°C a 40°C |
| Intervallo di temperatura di funzionamento | -30°C a +100°C |
