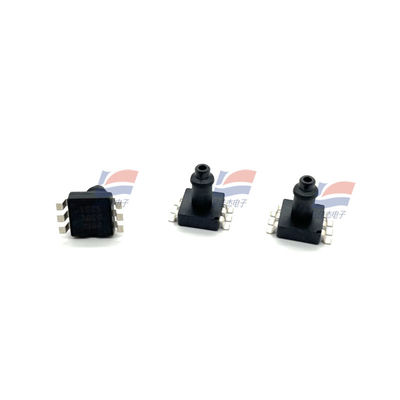

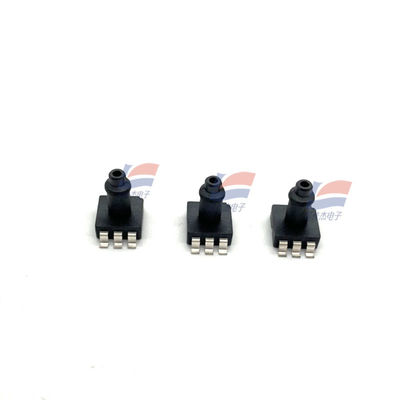

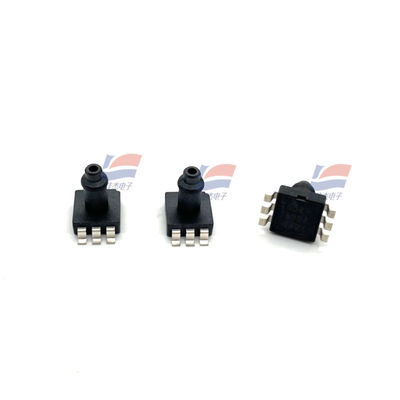

YJJ XGZP166 Corto tubo di aspirazione 3 mm Sensore di pressione del gas POCT Analisatore immunoquantitativo del sangue 10 kPa

Descrizione del prodotto:

XGZP166 Corto tubo di aspirazione Sensore di pressione del gas da 3 mm POCT Analisatore immunoquantitativo del sangue 10 kPa

Caratteristiche:

Intervallo di misura: -100 kpa a 0kPa... 350kPa

Tecnologia MEMS

Modulo di misurazione della pressione

Modulo di confezione SOP, ugello ad aria corta di 3 mm

Adatti a gas non corrosivi

Intervallo di temperatura di funzionamento: da 30°C a +100°C

La camera di pressione del chip è sotto pressione

La direzione dei perni può essere selezionata

Performance elettrica

Fonte di alimentazione: ≤15VDC o ≤3,0mA DC

Impedenza di ingresso:4kQ a 6kQ

Impedenza di uscita:4kQ a 6kQ

Resistenza dell'isolamento: 100 m · 100VDC

Sovraccarico ammissibile: sovraccarico ammissibile:3 volte la scala completa (intervallo di pressione ≤ 40 kPa)

2 volte l'intera scala (40kPa< gamma di pressione ≤ 200 kpa)

1.5 volte l'intera scala (200kPa < intervallo di pressione ≤ 350kPa)

Un segnale di uscita di tensione con una relazione lineare proporzionale della pressione applicata.

Il componente sensibile alla pressione XGZP166 è un componente OEM confezionato nella forma standard SOP8, che è conveniente per gli utenti di adottare il montaggio superficiale

L'ugello di aria di superficie è progettato con un gancio, che è adatto alla struttura di pressione laterale di aspirazione dell'aria e impedisce efficacemente la caduta dell'ugello d'aria.

È dotato di un'eccellente linearità, ripetibilità e stabilità, elevata sensibilità ed è conveniente per gli utenti per eseguire il debug e compensare l'uscita e la deriva di temperatura.

Prestazioni strutturali

Fabbricazione a partire da materiali di silicio

Filtro di piombo: filo d'oro

Conchiglia di incapsulamento: materiale PPS

Pin: rame placcato d'argento

Peso netto: circa 0,4 grammi

"Performance elettrica"

Fonte di alimentazione: ≤15V DC o ≤3,0mA DC

Impedenza di ingresso: da 4kΩ a 6kΩ

Impedenza di uscita: da 4 a 6 kΩ

Resistenza di isolamento: 100MΩ,100VDC

Sovraccarico ammissibile: 3 volte la pressione statica massima (pressione statica massima ≤ 40 kPa)

1.5 volte la pressione statica massima (40 kPa < pressione statica massima ≤ 350 kPa)

condizioni"

Medio di misura: aria

Temperatura media: (25±1) °C

Temperatura ambiente: (25±1) °C

Vibrazione: 0,1 g ((1 m/s 2) Max

Umidità: (50%±10%) RH

Fonte di alimentazione: (5±0,005) V DC

È utilizzato solo come condizione di prova di riferimento per i seguenti parametri di base:

SSpecificità:
