Dettagli:
|
| Intervallo di temperatura di esercizio: | -30°C a +100°C | Fornitore di energia: | ≤15VDC o ≤3,0mA DC |
|---|---|---|---|
| Impedenza di ingresso: | Da 4 a 6kQ | Impedanza di uscita: | Da 4 a 6kQ |
| Resistenza all'isolamento: | 100MQ, 100VDC | Sovraccarico ammissibile: | intervallo di pressione ≤ 40 kPa |
| Evidenziare: | Perno da massaggio con cerotto inverso,40kPa Patch inverso di piccole dimensioni,Patch inverso portatile per monitorare la pressione sanguigna |
||
Descrizione del prodotto:

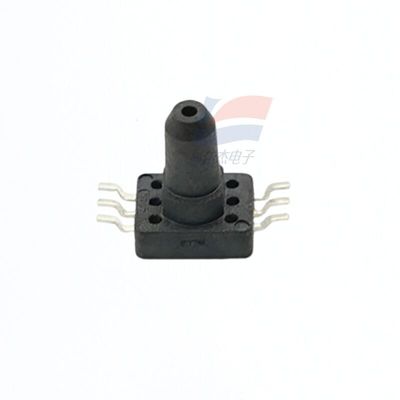

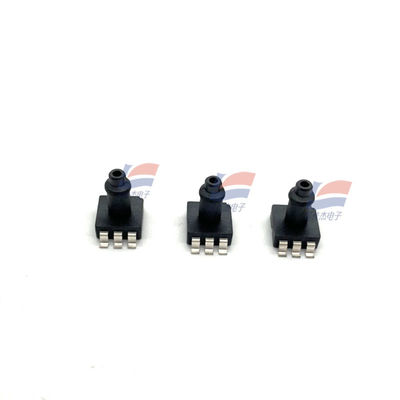

XGZP167 Patch inverso di piccole dimensioni è adatto per monitor portatile della pressione sanguigna e cuscino da massaggio con una pressione di 40 kPa
Caratteristiche:
Intervallo di misura: da -100 kpa a 0kPa... 200kPa
Tecnologia MEMS
Modulo di misurazione della pressione
Modulo di imballaggio SOP
Adatti a gas non corrosivi
Intervallo di temperatura di funzionamento: da 30°C a +100°C
La camera di pressione del chip è sotto pressione
Dimensioni ultra-piccole
Performance elettrica
Fonte di alimentazione: ≤15VDC o ≤3,0mA DC
Impedenza di ingresso:4kQ a 6kQ
Impedenza di uscita:4kQ a 6kQ
Resistenza di isolamento: 100MQ, 100VDC
Sovraccarico ammissibile:3 volte la scala completa (intervallo di pressione ≤ 40 kPa)
2 volte l'intera scala (40kPa< gamma di pressione ≤ 200 kpa)
Un segnale di uscita di tensione con una relazione lineare proporzionale della pressione applicata.

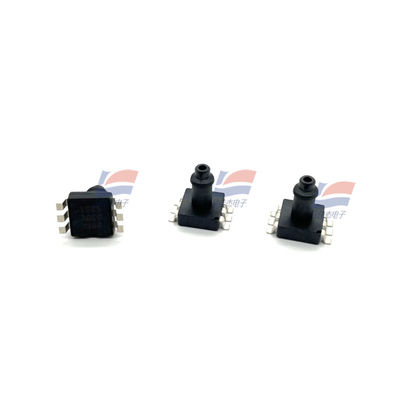

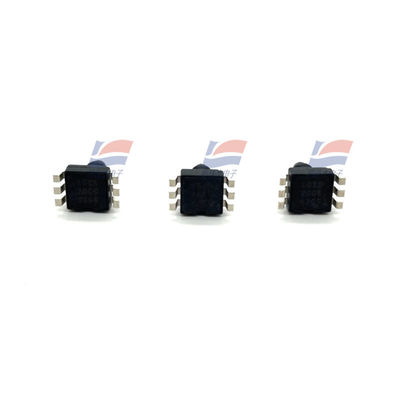

Il componente sensibile alla pressione XGZP166 è un componente OEM confezionato nella forma standard SOP8, che è conveniente per gli utenti di adottare il montaggio superficiale

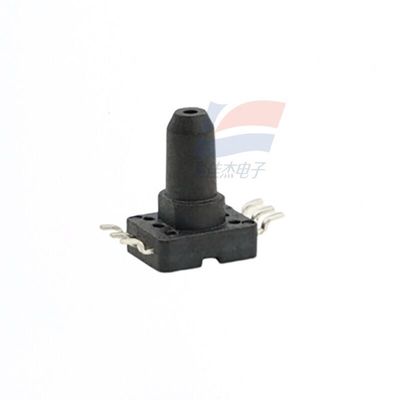

L'ugello di aria di superficie è progettato con un gancio, che è adatto alla struttura di pressione laterale di aspirazione dell'aria e impedisce efficacemente la caduta dell'ugello d'aria.
È dotato di un'eccellente linearità, ripetibilità e stabilità, elevata sensibilità ed è conveniente per gli utenti per eseguire il debug e compensare l'uscita e la deriva di temperatura.
Prestazioni strutturali
Fabbricazione a partire da materiali di silicio
Filtro di piombo: filo d'oro
Conchiglia di incapsulamento: materiale PPS
Pin: rame placcato d'argento
Peso netto: circa 0,4 grammi
"Performance elettrica"
Fonte di alimentazione: ≤15V DC o ≤3,0mA DC
Impedenza di ingresso: da 4kΩ a 6kΩ
Impedenza di uscita: da 4 a 6 kΩ
Resistenza di isolamento: 100MΩ,100VDC
Sovraccarico ammissibile: 3 volte la pressione statica massima (pressione statica massima ≤ 40 kPa)
1.5 volte la pressione statica massima (40 kPa < pressione statica massima ≤ 350 kPa)
condizioni"
Medio di misura: aria
Temperatura media: (25±1) °C
Temperatura ambiente: (25±1) °C
Vibrazione: 0,1 g ((1 m/s 2) Max
Umidità: (50%±10%) RH
Fonte di alimentazione: (5±0,005) V DC
È utilizzato solo come condizione di prova di riferimento per i seguenti parametri di base:
SSpecificità:
| Intervallo di misura | - Da 100 kPa a 0 kPa... 200 kPa. |
| Modulo di imballaggio | SMD/DIP |
| Temperatura di funzionamento | 0°C a 40°C |
| Intervallo di temperatura di funzionamento | -30°C a +100°C |
