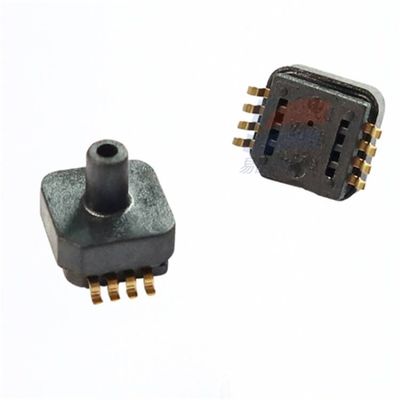

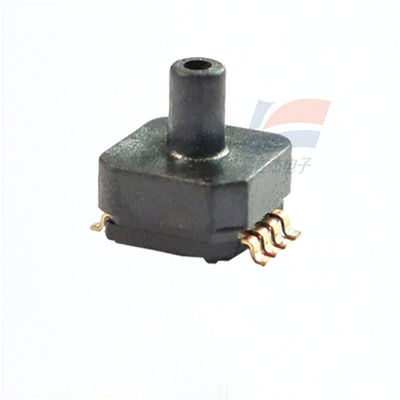

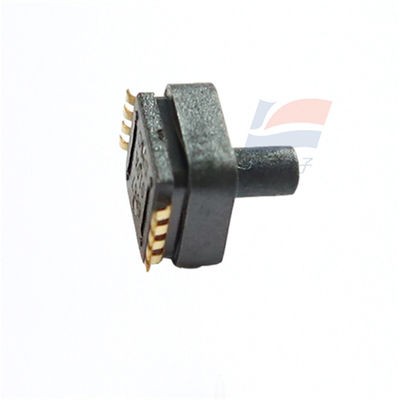

Il sensore di pressione YJJ XGZP182 ha una gamma di pressione assoluta da 700 Kpa a 100 Psi

Descrizione del prodotto:

Il sensore di pressione XGZP182 ha una gamma di pressione assoluta da 700 Kpa a 100 Psi

Caratteristiche:

XGZP182 piezoresistivo elemento sensibile alla pressione è un sensore di pressione adatto per campi come la biomedicina e l'elettronica automobilistica.Il suo componente principale è un chip di silicio piezoresistivo sensibile alla pressione elaborato dalla tecnologia MEMSQuesto chip sensibile alla pressione è costituito da una membrana elastica e da quattro resistori integrati sulla membrana.Quando la pressione agisce sulla membrana elastica, il ponte genererà un segnale di uscita di tensione linearmente proporzionale alla pressione applicata.

Il componente sensibile alla pressione XGZP182 è un componente OEM confezionato nella forma standard SOP6, che è conveniente per gli utenti per l'uso di montaggio superficiale.che può efficacemente prevenire l'umidità e il vapore di olio.

È dotato di un'eccellente linearità, ripetibilità e stabilità, elevata sensibilità ed è conveniente per gli utenti per eseguire il debug e compensare l'uscita e la deriva di temperatura.

Prestazioni strutturali

Fabbricazione a partire da materiali di silicio

Filtro di piombo: filo d'oro

Conchiglia dell'imballaggio: materiale PPS

Pini: placcati in oro

Adesivo protettivo: gomma di silicone contenente fluoro

Performance elettrica

Fonte di alimentazione: ≤15VDC o ≤3,0mADC

Impedenza di ingresso: da 4kQ a 6k2

Impedenza di uscita:4kQ a 6kQ

Resistenza dell'isolamento: 100 m · 100VDC

Sovraccarico ammissibile: 15 volte la scala completa

Caratteristiche del prodotto

Intervallo di misura: 0 kPa a 100 kPa... 700 kPa

Tecnologia MEMS

Forma della pressione assoluta

Modulo di imballaggio SOP, trattamento di riempimento con colla

È adatto a gas o liquidi non corrosivi e non conduttivi

Intervallo di temperatura di funzionamento: da 30°C a +100°C

La camera di pressione del chip è sotto pressione

Campo di applicazione

Nel settore dei piccoli elettrodomestici, quali le cucine per il riso, le macchine per il latte di soia, i depuratori d'acqua e le macchine per il caffè, esistono indicatori di pressione dei pneumatici, amplificatori dei freni,con una lunghezza di 20 mm o più ma non superiore a 50 mmNel settore dell'elettronica automobilistica, ci sono massaggiatori, materassi ad aria, sensori di pressione sanguigna per animali e sensori gastrointestinali.

Strumenti, contatori e altri sistemi di pressione assoluta

SSpecificità:
