Dettagli:
|
| Medium misurato: | Aria | Temperatura media: | (25+1)°0 |
|---|---|---|---|
| Temperatura ambiente: | (25+1) °C | Vibrazione: | 0.1g(1m/s) Max. |
| Umidità: | (50%±10%) RH | Fonte: | (5 ± 0,005) V di corrente continua |
| Evidenziare: | Altimetri di pressione atmosferica Sensore di pressione,Sensore di pressione di olio,Sensore di pressione del livello del liquido |
||
Descrizione del prodotto:

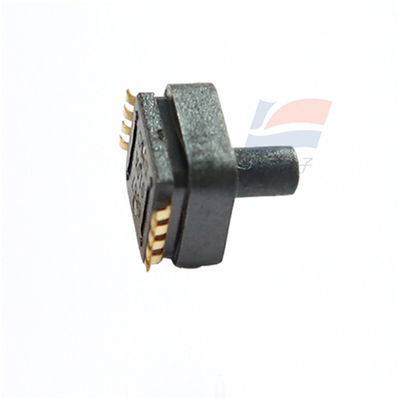

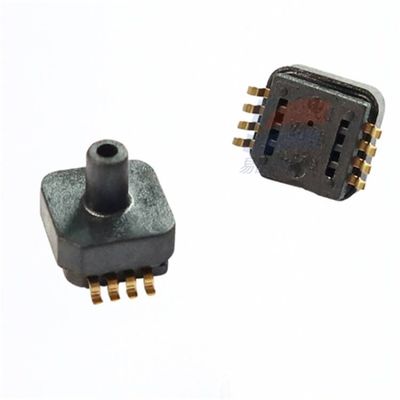

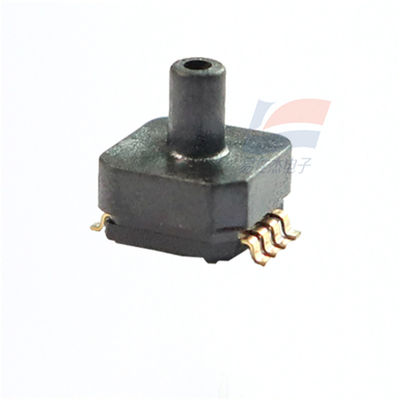

Il sensore di pressione XGZP183 è impermeabile e adatto per altimetri di pressione dell'olio a livello liquido e di pressione atmosferica
Caratteristiche:
XGZP183 piezoresistivo elemento sensibile alla pressione è un sensore di pressione adatto per campi come la biomedicina e l'elettronica automobilistica.Il suo componente principale è un chip di silicio piezoresistivo sensibile alla pressione elaborato dalla tecnologia MEMSQuesto chip sensibile alla pressione è costituito da una membrana elastica e da quattro resistori integrati sulla membrana.Quando la pressione agisce sulla membrana elastica, il ponte genererà un segnale di uscita di tensione linearmente proporzionale alla pressione applicata.
Il componente sensibile alla pressione XGZP183 è un componente OEM confezionato nella forma standard SOP6, che è conveniente per gli utenti per l'uso di montaggio superficiale.che può efficacemente prevenire l'umidità e il vapore di olio.
È dotato di un'eccellente linearità, ripetibilità e stabilità, elevata sensibilità ed è conveniente per gli utenti per eseguire il debug e compensare l'uscita e la deriva di temperatura.
Prestazioni strutturali
Fabbricazione a partire da materiali di silicio
Filtro di piombo: filo d'oro
Conchiglia dell'imballaggio: materiale PPS
Pini: placcati in oro
Adesivo protettivo: gomma di silicone contenente fluoro
Performance elettrica
Fonte di alimentazione: ≤15VDC o ≤3,0mADC
Impedenza di ingresso: da 4kQ a 6k2
Impedenza di uscita:4kQ a 6kQ
Resistenza dell'isolamento: 100 m · 100VDC
Sovraccarico ammissibile: 15 volte la scala completa
Caratteristiche del prodotto
L'intervallo di misurazione: -100kPa~0kPa...7kPa...200kPa
Tecnologia MEMS
Forma della pressione assoluta
Modulo di imballaggio SOP, trattamento di riempimento con colla
È adatto a gas o liquidi non corrosivi e non conduttivi
Intervallo di temperatura di funzionamento: da 30°C a +100°C
La camera di pressione del chip è sotto pressione
Campo di applicazione
Nel settore dei piccoli elettrodomestici, quali le cucine per il riso, le macchine per il latte di soia, i depuratori d'acqua e le macchine per il caffè, esistono indicatori di pressione dei pneumatici, amplificatori dei freni,con una lunghezza di 20 mm o più ma non superiore a 50 mmNel settore dell'elettronica automobilistica, ci sono massaggiatori, materassi ad aria, sensori di pressione sanguigna per animali e sensori gastrointestinali.
Strumenti, contatori e altri sistemi di pressione assoluta
SSpecificità:
| Intervallo di misura | - 100kPa~0kPa... 7kPa... 200kPa |
| Modulo di imballaggio | SMD/DIP |
| Temperatura di funzionamento | 0°C a 40°C |
| Intervallo di temperatura di funzionamento | -30°C a +100°C |
