Dettagli:
|
| Fornitore di energia: | ≤15VDC o ≤3,0mA DC | Impedenza di ingresso: | Da 4kQ a 6k2 |
|---|---|---|---|
| Impedanza di uscita: | 4kQ a 6kΩ | Resistenza all'isolamento: | 100 m 2,100VDC |
| Sovraccarico ammissibile: | 3 volte la scala completa | Intervallo di temperatura di esercizio: | -30°C a +100°C |
| Evidenziare: | 6kΩ Sensore di pressione di impedenza di uscita,Sensore di pressione di capacità di sovraccarico 3x,Sensore di pressione dei gas non corrosivi |
||
Descrizione del prodotto:

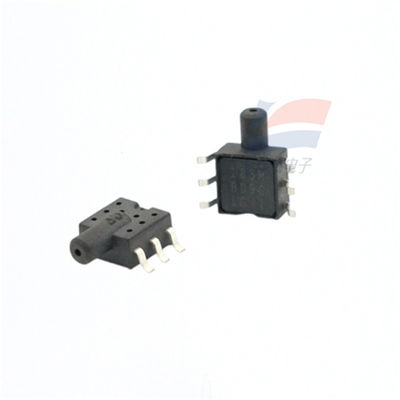

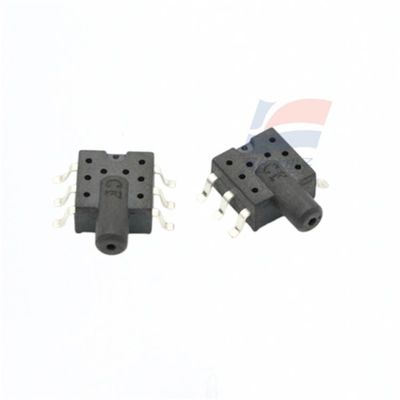

Il sensore di pressione XGZP185 è adatto a gas non corrosivi con un intervallo selezionabile
Caratteristiche:
XGZP185 piezoresistivo elemento sensibile alla pressione è un sensore di pressione adatto per campi come la biomedicina e l'elettronica automobilistica.Il suo componente principale è un chip di silicio piezoresistivo sensibile alla pressione elaborato dalla tecnologia MEMSQuesto chip sensibile alla pressione è costituito da una membrana elastica e da quattro resistori integrati sulla membrana.Quando la pressione agisce sulla membrana elastica, il ponte genererà un segnale di uscita di tensione linearmente proporzionale alla pressione applicata.
Il componente sensibile alla pressione XGZP183 è un componente OEM confezionato nella forma standard SOP6, che è conveniente per gli utenti per l'uso di montaggio superficiale.che può efficacemente prevenire l'umidità e il vapore di olio.
È dotato di un'eccellente linearità, ripetibilità e stabilità, elevata sensibilità ed è conveniente per gli utenti per eseguire il debug e compensare l'uscita e la deriva di temperatura.
Prestazioni strutturali
Fabbricazione a partire da materiali di silicio
Filtro di piombo: filo d'oro
Conchiglia dell'imballaggio: materiale PPS
Pini: placcati in oro
Adesivo protettivo: gomma di silicone contenente fluoro
Performance elettrica
Fonte di alimentazione: ≤15VDC o ≤3,0mADC
Impedenza di ingresso: da 4kQ a 6k2
Impedenza di uscita:4kQ a 6kQ
Resistenza dell'isolamento: 100 m · 100VDC
Sovraccarico ammissibile: 15 volte la scala completa
Intervallo di misura: da -100 kpa a 0kPa... 1000kPa
Tecnologia MEMS
Modulo di misurazione della pressione
Modulo di imballaggio SOP
Adatti a gas non corrosivi
Intervallo di temperatura di funzionamento: da 30°C a +100°C
La camera di pressione del chip è sotto pressione
La direzione dei perni può essere selezionata
Performance elettrica
Fonte di alimentazione: ≤15VDC o ≤3,0mA DC
Impedenza di ingresso: da 4kQ a 6k2
Impedenza di uscita:4kQ a 6kΩ
Resistenza dell'isolamento: 100 m 2,100VDC
Sovraccarico ammissibile: 3 volte la scala completa (intervallo di pressione ≤ 40 kPa) 2 volte la scala completa (40 kPa 1.5 volte l'intera scala (200kPa < intervallo di pressione ≤ 1000kPa) SSpecificità:
Intervallo di misura
- 100 kPa a 0 kPa... 1000 kPa
Modulo di imballaggio
SMD/DIP
Temperatura di funzionamento
0°C a 40°C
Intervallo di temperatura di funzionamento
-30°C a +100°C
