Dettagli:
|
| Medium di misura: | Aria | Temperatura media: | (25±1) °C |
|---|---|---|---|
| Temperatura ambiente: | (25±1) °C | Vibrazione: | 0.1g(1m/s 2)Max |
| Umidità: | (50%±10%) RH | Fornitore di energia: | (5 ± 0,005) V DC |
| Evidenziare: | Sensore barometrico differenziale di pressione della temperatura ambiente,sensore barometrico differenziale di pressione del ventilatore MV |
||
Descrizione del prodotto:

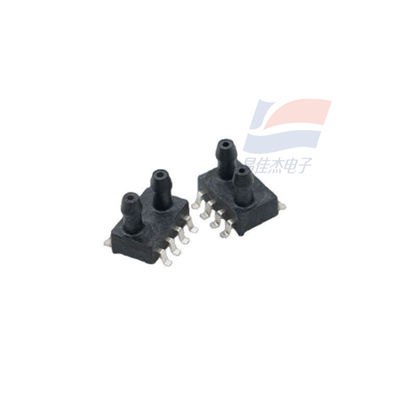

XGZP190 Sensore barometrico di pressione differenziale Ventilatore di filtro d'aria MV differenziale SOP8
Caratteristiche:
L'intervallo di misura: -100 kpa a 0kPa... 1kPa... 200kPa
Tecnologia MEMS
Forma di pressione differenziale o di pressione manometrica
Modulo di imballaggio SOP, struttura antigocciolante dell'ugello d'aria
È applicabile ai gas non corrosivi
Intervallo di temperatura di funzionamento: da -30°C a +100°C
La direzione dei perni può essere selezionata
"Campo di applicazione"
Campi medici come ventilatori, spirometri e dispositivi per il trattamento dell'apnea notturna
Detezione del flusso d'aria, riscaldamento, ventilazione e aria condizionata, apparecchiature pneumatiche, interruttori a pressione e altri settori industriali
Scienze biologiche, piccoli elettrodomestici, elettronica di consumo, attrezzature sportive e di fitness, attrezzature antincendio, Internet delle cose e altri settori
Visualizzazione del prodotto
L'elemento sensibile alla pressione piezoresistivo XGZP190 è un sensore di pressione adatto a settori quali la biomedicina e l'elettronica automobilistica.
Si tratta di un chip di silicio piezoresistivo sensibile alla pressione elaborato con la tecnologia MEMS.
Quando viene applicata una pressione sulla membrana elastica, il ponte genera un punto di contatto.
Un segnale di uscita di tensione con una relazione lineare proporzionale della pressione applicata.

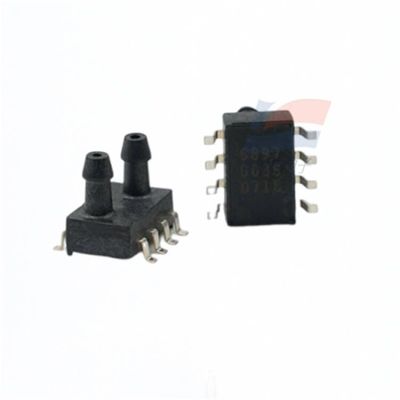

Il componente sensibile alla pressione XGZP190 è un componente OEM confezionato nella forma standard SOP8, che è conveniente per gli utenti di adottare il montaggio di superficie e gas
La bocca è progettata con un gancio, impedendo efficacemente al tubo di cadere sotto pressione.
È dotato di un'eccellente linearità, ripetibilità e stabilità, elevata sensibilità ed è conveniente per gli utenti per eseguire il debug e compensare l'uscita e la deriva di temperatura.
Prestazioni strutturali
Fabbricazione a partire da materiali di silicio
Filtro di piombo: filo d'oro
Conchiglia di incapsulamento: materiale PPS
Pin: rame placcato d'argento
Peso netto: circa 0,4 grammi
"Performance elettrica"
Fonte di alimentazione: ≤15V DC o ≤3,0mA DC
Impedenza di ingresso: da 4kΩ a 6kΩ
Impedenza di uscita: da 4 a 6 kΩ
Resistenza di isolamento: 100MΩ,100VDC
Sovraccarico ammissibile: 3 volte la pressione statica massima (pressione statica massima ≤ 40 kPa)
1.5 volte la pressione statica massima (40 kPa < pressione statica massima ≤ 200 kPa)
La pressione massima di sovraccarico all'estremità di bassa pressione di P2:250KPA
Medio di misura: aria
Temperatura media: (25±1) °C
Temperatura ambiente: (25±1) °C
Vibrazione: 0,1 g ((1 m/s 2) Max
Umidità: (50%±10%) RH
Fonte di alimentazione: (5±0,005) V DC
SSpecificità:
| Intervallo di misura | - Da 100 kPa a 0 kPa... 1 kPa... |
| Modulo di imballaggio | SMD/DIP |
| Temperatura di funzionamento | 0°C a 40°C |
| Intervallo di temperatura di funzionamento | -30°C a +100°C |
