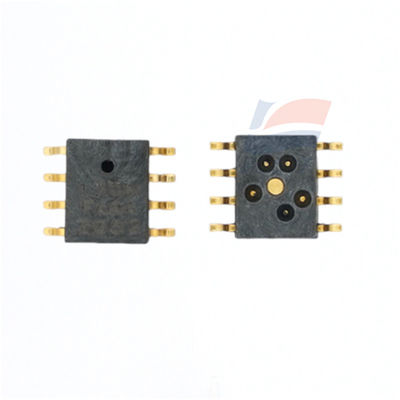

YJJ XGZP193-200kPa Sensore di pressione di misura è stato calibrato con un ugello di aspirazione dell'aria laterale compensato dalla temperatura

Descrizione del prodotto:

Il sensore di pressione a manometro XGZP193-200kPa è stato calibrato con un ugello di aspirazione dell'aria laterale compensato in temperatura

Caratteristiche:

Campo di misura: da 0kPa a 100kPa... 700kPa

Tecnologia MEMS

Forma di pressione assoluta

Forma di confezionamento SOP, trattamento di riempimento con colla

È adatto per gas o liquidi non corrosivi e non conduttivi

Intervallo di temperatura di esercizio: da -30℃ a +100℃

Piccole dimensioni

Prestazioni elettriche

Alimentazione: ≤15VDC o ≤3,0mA DC

Impedenza di ingresso: da 4kQ a 6kQ

Impedenza di uscita: da 4kQ a 6kQ

Resistenza di isolamento: 100 m · 100VDC

Sovraccarico ammissibile: 1,5 volte fondo scala

Pressione di scoppio: ≥2 volte fondo scala

Il sensore di pressione XGZP193 è applicabile a settori come la biomedicina, il controllo industriale e l'Internet of Things. Il suo componente principale è un dispositivo MEMS

Chip sensibili alla pressione piezoresistivi al silicio elaborati tramite tecnologia. Questo chip sensibile alla pressione è costituito da una membrana elastica e quattro resistori integrati sulla membrana.

Quattro varistori formano la struttura a ponte di Wheatstone. Quando la pressione agisce sulla membrana elastica, il ponte genererà una linea che è in linea con la pressione applicata

Segnale di uscita di tensione con una relazione proporzionale. Il circuito integrato ha calibrato i parametri del sensore come l'uscita a zero, l'uscita a fondo scala e la deriva termica

E la compensazione sono fornite per generare un segnale di uscita di tensione standard ad alta precisione con la tensione di alimentazione come riferimento.

Il sensore di pressione XGZP193 è confezionato in una forma plug-in DIP standard, che è comoda per l'installazione da parte degli utenti. Il design dell'ugello di aspirazione dell'aria con un gancio può

Impedire al dispositivo di pressurizzazione di cadere a causa di una pressione eccessiva.

Il mezzo di misura del sensore di pressione XGZP193 è limitato a gas non corrosivi come l'aria. Per pressioni diverse dai gas non corrosivi

Per i mezzi, non esitate a chiedere.

"Prestazioni strutturali"

Chip sensibile alla pressione: materiale al silicio

Filo conduttore: filo d'oro

Materiale del guscio: materiale PPS

Sovraccarico ammissibile: 3 volte fondo scala (campo di pressione ≤50kPa)

2 volte fondo scala (50kPa< campo di pressione ≤200 kpa)

Xgzp193_scheda tecnica _Cinese _V1.3

Un quinto

La perfezione si rivela sotto pressione

Xgzp192_scheda tecnica _Cinese _V1.3 2/5

Mezzo di misura: Aria

Temperatura del mezzo: (25±1) ℃

Temperatura ambiente: (25±1) ℃

Vibrazione: 0,1 g (1 m/s ²) Max

Umidità: (50%±10%) RH

Alimentazione: (10±0,005) VDC

Viene utilizzato solo come condizione di test di riferimento per i seguenti parametri di base

Specifiche:
