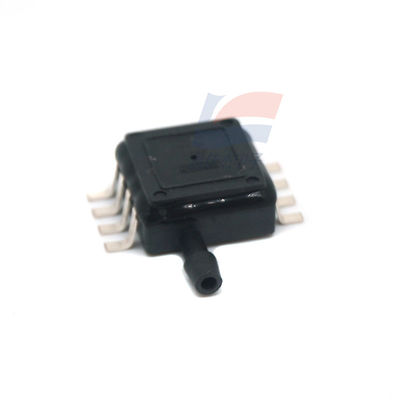

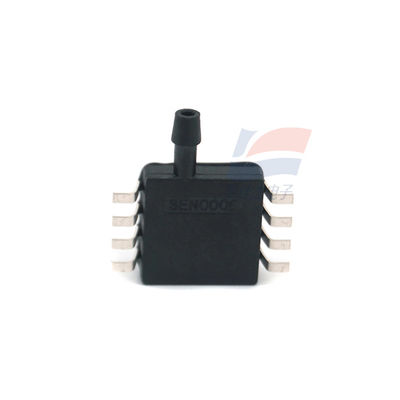

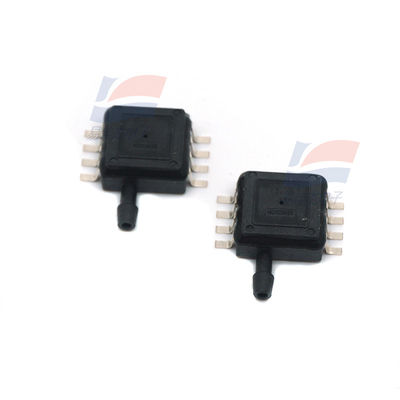

YJJ XGZP194-10kPa Sensore di pressione mV uscita laterale orizzontale doppia presa d'aria lavatrice

Descrizione del prodotto:

Sensore di pressione a manometro XGZP194-10kPa, uscita mV, aspirazione aria doppia orizzontale, lavatrice

Caratteristiche:

Campo di misura: da 0kPa a 10, 50, 100, 200

Tecnologia MEMS

Tipo di pressione manometrica

Segnale di uscita di calibrazione analogica

Buona sostituibilità, plug and play

Varie gamme di pressione e uscite possono essere personalizzate

Campo di applicazione

Dispositivi emostatici, ventilatori, generatori di ossigeno, monitor e altri campi medici; massaggiatori, poltrone massaggianti, materassi ad aria e altri campi di attrezzature sportive e fitness; protezione antincendio intelligente, casa intelligente e altri campi dell'Internet of Things; manometri, componenti pneumatici e altri campi di controllo industriale

Prestazioni strutturali

Chip sensibile alla pressione: materiale al silicio

Filo conduttore: filo d'oro

Materiale del guscio: materiale PPS, FR4

Sovraccarico consentito: 2 volte fondo scala

Il sensore di pressione XGZP194 è applicabile a campi come la biomedicina, il controllo industriale e l'Internet of Things. Il suo componente principale è un dispositivo MEMS

Chip sensibili alla pressione piezoresistivi al silicio, elaborati tramite tecnologia. Questo chip sensibile alla pressione è costituito da una membrana elastica e quattro resistori integrati sulla membrana.

Quattro varistori formano la struttura a ponte di Wheatstone. Quando la pressione agisce sulla membrana elastica, il ponte genererà una linea che è in linea con la pressione applicata

Segnale di uscita di tensione con una relazione proporzionale. Il circuito integrato ha calibrato i parametri del sensore come l'uscita a punto zero, l'uscita a fondo scala e la deriva termica

E la compensazione sono fornite per generare un segnale di uscita di tensione standard ad alta precisione con la tensione di alimentazione come riferimento.

Il sensore di pressione XGZP194 è confezionato in una forma plug-in DIP standard, che è comoda per gli utenti da installare. Il design dell'ugello di aspirazione dell'aria con un gancio può

Impedire al dispositivo di pressurizzazione di cadere a causa di una pressione eccessiva.

Il mezzo di misura del sensore di pressione XGZP194 è limitato a gas non corrosivi come l'aria. Per pressioni diverse dai gas non corrosivi

Per i mezzi, non esitate a chiedere.

"Prestazioni strutturali"

Chip sensibile alla pressione: materiale al silicio

Filo conduttore: filo d'oro

Materiale del guscio: materiale PPS

Sovraccarico consentito: 3 volte fondo scala (campo di pressione ≤50kPa)

2 volte fondo scala (50kPa< campo di pressione ≤200 kpa)

Xgzp194_specification Sheet _Chinese _V1.3

Un quinto

La perfezione si rivela sotto pressione

Xgzp194_specification Sheet _Chinese _V1.3 2/5

Mezzo di misura: Aria

Temperatura del mezzo: (25±1) ℃

Temperatura ambiente: (25±1) ℃

Vibrazione: 0.1g(1m/s ²)Max

Umidità: (50%±10%) RH

Alimentazione: (10±0.005) VDC

Viene utilizzato solo come condizione di test di riferimento per i seguenti parametri di base

Specifiche:
