KGZ-NGL-096-273 Sensore di ossigeno circonico per il monitoraggio dell'ossigeno aerospaziale Forni industriali ad alta temperatura

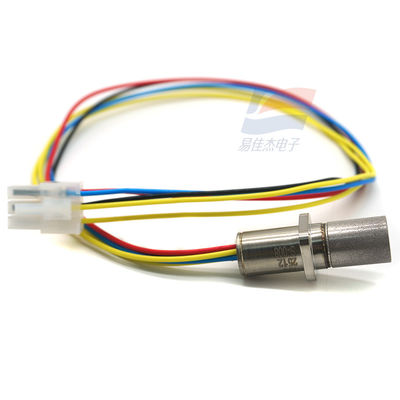

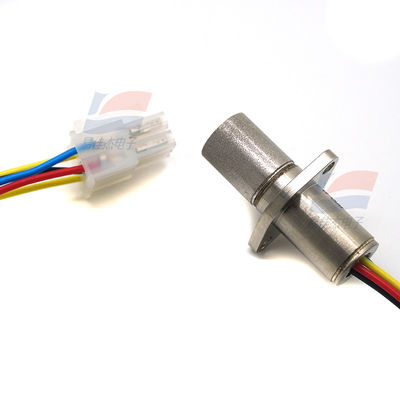

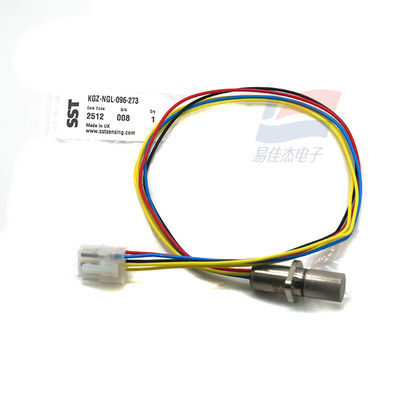

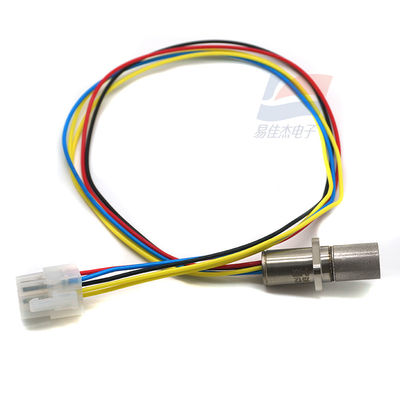

                                                  KGZ-NGL-096-273 Sensore di Ossigeno allo Zirconio

1. Panoramica

• Un sensore di ossigeno allo zirconio con flangia, prodotto da SST (Regno Unito), progettato per camere di campionamento. Apprezzato dai clienti aerospaziali e per applicazioni che richiedono alte temperature e alte pressioni.

2. Condizioni operative

• Tensione di esercizio: 4.35VDC ± 0.1VDC (1.85A)
• Tensione di standby: 2VDC (0.85A)
• Temperatura del gas consentita: -100°C a +250°C
• Portata del gas: 0–10 m/s

3. Caratteristiche elettriche

• Impedenza della pompa a 700°C: <6 kΩ
• Segnale di uscita: Campo di misura della pressione parziale dell'ossigeno: 2 mbar–3 bar, accuratezza: ≤5 mbar
• Design senza calibrazione: Nessun gas di riferimento richiesto; semplice calibrazione a punto singolo fattibile in qualsiasi gas noto (compresa l'aria fresca).

4. Caratteristiche di temperatura

• Temperatura di esercizio interna: 700°C
• Tempo di preriscaldamento consigliato: 60–100 secondi prima del funzionamento del sensore
• Tempo di stabilità dell'uscita: Si stabilizza entro 180 secondi dall'avvio

5. Caratteristiche meccaniche

• Accelerazione ripetuta consentita: 5g
• Accelerazione accidentale consentita: 30g

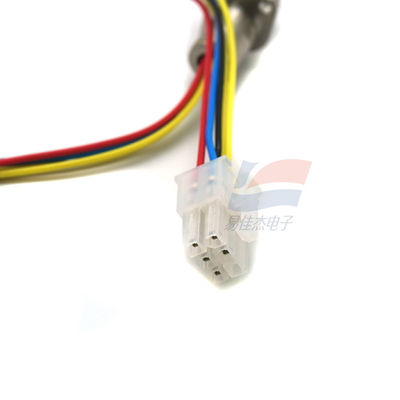

• Terminazione: Cavo da 0,4 m con connettore Molex

6. Altre caratteristiche

• Tempo di risposta (T90): <4 secondi
• Tecnologia di misurazione: Sistema di misurazione a circuito chiuso. Il sensore genera un segnale "battito cardiaco" durante il monitoraggio continuo del livello di O₂, fornendo avvisi di guasto immediati.
• Durata utile: Fino a 10 anni (a seconda dell'applicazione), utilizzando la tecnologia della cella del sensore non deperibile.

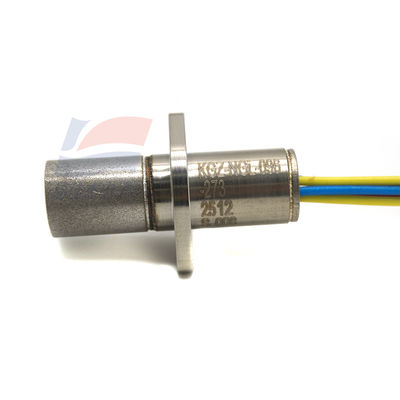

• Struttura: Elemento sensibile allo zirconio (ZrO₂), costruzione interamente in acciaio inossidabile, montaggio a flangia, terminale a spillo.
• Adattabilità ambientale: Funzionante in ambienti ad alta temperatura, umidi e pressurizzati. La sua struttura robusta consente l'uso in condizioni difficili, senza la necessità di sostituire l'elettronica alla fine della vita del sensore.

Applicazioni

• Monitoraggio dell'ossigeno aerospaziale
• Forni industriali ad alta temperatura
• Sistemi di ottimizzazione dell'efficienza della combustione
• Rilevamento dell'ambiente dei recipienti a pressione
