YJJ SS360ST SS360NT SS360PT Motori DC senza spazzole 3,5 mA sensore di effetto Hall di posizione chiuso con corrente di alimentazione 20 mA

Descrizione del prodotto:

Motori DC Brushless SS360ST SS360NT SS360PT Sensore ad effetto Hall con posizione a scatto da 3,5 mA

Caratteristiche:

Circuito integrato sensore a posizione bloccata: Circuito integrato sensore ad effetto Hall digitale a blocco ad alta sensibilità. SOT-23, tipo TO-92 piatto, con package a pin dritti o formati. Uscita digitale a collettore aperto

RICERCA

I circuiti integrati sensore ad effetto Hall digitale a blocco ad alta sensibilità SS360NT, SS360ST, SS360ST-10K, SS460S, SS460S-T2, SS460S-T3 e SS460S-LP sono dispositivi piccoli, sensibili e universali che operano tramite campi magnetici forniti da magneti permanenti o elettromagneti. Possono rispondere ai poli Nord e Sud che cambiano. L'SS360NT si apre tramite il polo Nord, mentre l'SS360ST, l'SS460S, l'SS460S-T2 e l'SS460S-LP si aprono tramite il polo Sud.

Il circuito integrato sensore fornisce un punto di commutazione affidabile e la sensibilità magnetica è generalmente pari a 30G (55G). Questo circuito integrato sensore non utilizza l'effetto di stabilizzazione del chopper sull'elemento Hall, fornendo così un segnale di uscita chiaro. Inoltre, rispetto ai circuiti integrati sensore a latch ad effetto Hall ad alta sensibilità altamente competitivi che utilizzano l'effetto di stabilizzazione del chopper, può ottenere un tempo di risposta del latch più rapido.

Questi prodotti offrono protezione contro l'inversione di polarità e possono emettere stabilmente in un intervallo di temperatura da -40°C a 150°C. Possono accettare qualsiasi tensione di alimentazione DC da 3Vdc a 24Vdc.

Per i produttori di motori DC brushless che necessitano di sensori a scatto affidabili e coerenti per ottenere prodotti di design più piccoli ed efficienti, il nuovo circuito integrato sensore a scatto ad effetto Hall ad alta sensibilità può rispondere rapidamente ai cambiamenti del campo magnetico per migliorare l'efficienza del motore, rispondendo anche a campi magnetici deboli e mantenendo una ripetibilità costante.

Questi prodotti includono i seguenti stili di packaging:

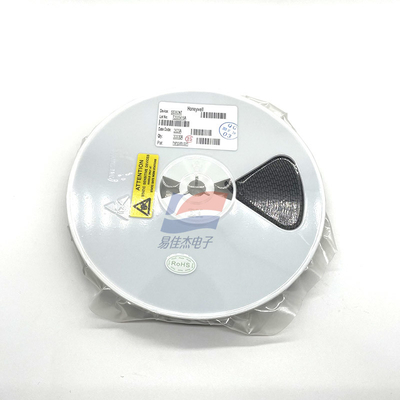

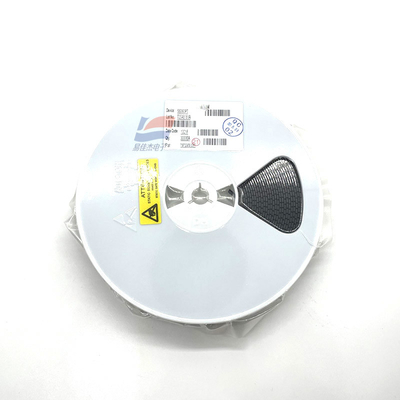

SS360NT, SS360ST, SS360ST-10K: package a montaggio superficiale SOT-23, nastro portante e bobina

Tipo TO-92 piatto, pin dritti standard, confezione sfusa

Tipo TO-92 piatto, pin formati, scatola a nastro a forma di munizione

Tipo TO-92 piatto, pin lunghi dritti, nastro portante e bobina

Tipo TO-92 piatto, pin dritti standard, scatola a bobina tipo munizione

Specifiche:
