Descrizione del prodotto:
Sensore a effetto Hall digitale a polo singolo con uscita a dissipazione di corrente continua da 20 mA SS441A
Caratteristiche:

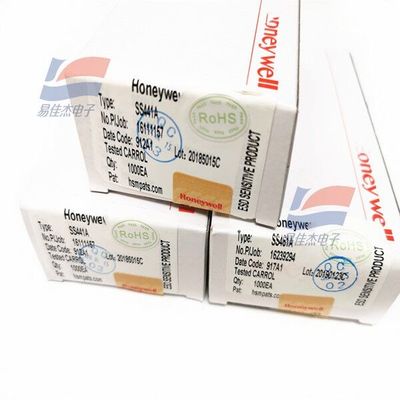

Sensore a effetto Hall digitale a polo singolo con uscita a dissipazione di corrente continua da 20 mA SS441A, Honeywell
Le serie SS400 e SS500 di circuiti integrati sensori di posizione a blocco sono circuiti integrati sensori a effetto Hall digitali a polo singolo con intensità di campo magnetico bassa, media e alta. Stile TO-92 piatto, package SOT-89B. Il circuito integrato sensore della serie SS400 con uscita a dissipazione di corrente digitale è un piccolo sensore a effetto Hall digitale per uso generale. Funziona tramite il campo magnetico fornito da un magnete permanente o da un elettromagnete e viene utilizzato per rispondere ai poli magnetici nord e sud alternati o solo al polo sud. Sono disponibili per la selezione magneti a blocco bipolari e magneti unipolari.
La funzione di regolazione del bandgap contribuisce a garantire un funzionamento stabile all'interno dell'intervallo di tensione di alimentazione da 3,8 Vdc a 30 Vdc. Questi sensori possono raggiungere un'uscita di corrente continua di 20 mA e possono ciclare a una corrente fino a 50 mA. La sua capacità di funzionare a una tensione di 3,8 V può essere utilizzata in molte potenziali applicazioni a bassa tensione.
L'uscita a dissipazione di corrente del collettore a circuito aperto digitale può essere facilmente collegata e utilizzata con vari circuiti elettronici.
Per fornire prodotti affidabili e mantenere una qualità costante, la serie SS400 è stata testata sia a 25°C [75°F] che a 125°C [257°F]. Tutti i prodotti del catalogo di questa serie possono funzionare a una temperatura di 150°C [302°F].
Per la flessibilità di progettazione, vengono fornite le seguenti opzioni di pin e package:
Pin diritti, 14,99 mm [0,59 pollici] di lunghezza, confezionati sfusi o in scatole arrotolate
Pin diritti, 18,7 mm [0,735 pollici] di lunghezza, confezionamento sfuso
Pin sagomati, 14,99 mm [0,59 pollici] di lunghezza, confezionati sfusi o in scatole arrotolate
Applicazione potenziale
Settore
Rilevamento del flusso ad alta frequenza in HVAC, contatori dell'acqua, contatori del carburante e contatori di servizi pubblici del gas
Rilevamento a prova di manomissione in contatori dell'acqua, contatori elettrici e contatori del gas
Rilevamento del livello del liquido
Rilevamento della velocità del motore
Rilevamento della posizione nel cilindro
Specifiche:
| Tipo di sensore |
Sensore magnetico |
| Intervallo di rilevamento |
±50mT |
| Punto di lavoro (BOP |
SS441A |
| Tensione di alimentazione |
30V |
