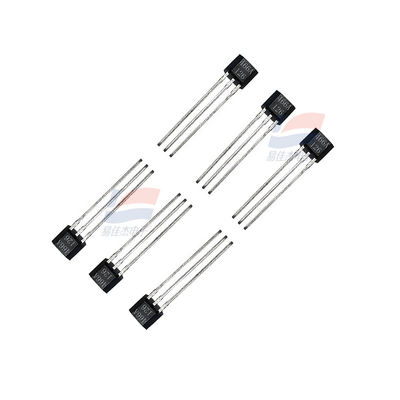

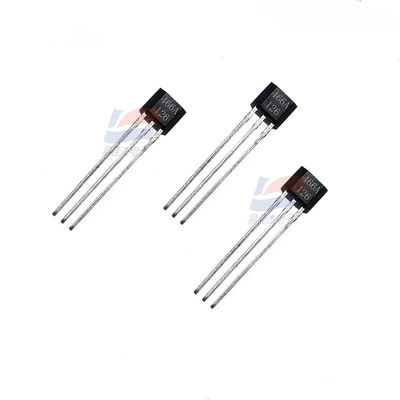

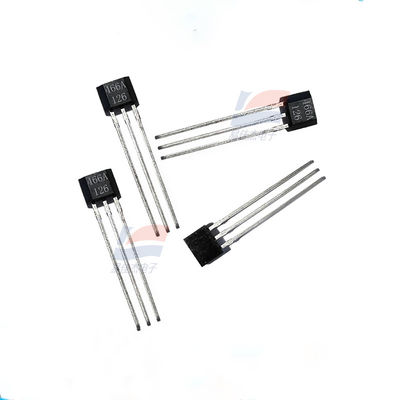

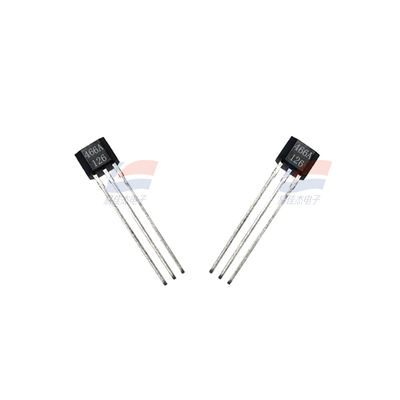

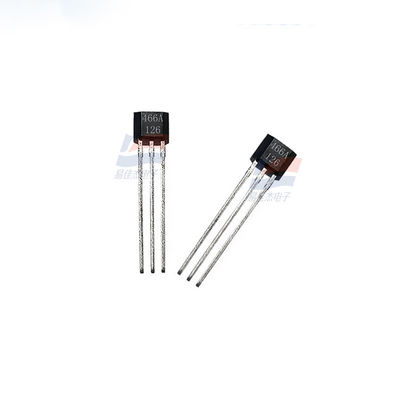

YJJ SS466A Bipolar Latch Hall IC per il rilevamento di controllo motore ad alto punto di azione Analog Output Sensing Range 60 G a 200 G

Descrizione del prodotto:

SS466A Bipolar latch Hall IC High Action Point Motor Control Detection

Caratteristiche:

I circuiti integrati sensore a posizione di blocco delle serie SS400 e SS500 sono circuiti integrati sensore a effetto Hall digitali unipolari con intensità di campo magnetico bassa, media e alta. Pacchetto piatto stile TO-92, SOT-89B. Il circuito integrato sensore della serie SS400 con uscita a collettore aperto digitale è un piccolo sensore a effetto Hall digitale per uso generale. Funziona tramite il campo magnetico fornito da un magnete permanente o da un elettromagnete, ed è utilizzato per rispondere ai poli magnetici alternati nord e sud o solo al polo magnetico sud. Sono disponibili magneti a blocco bipolari e magneti unipolari tra cui scegliere.

La funzione di regolazione della banda proibita aiuta a garantire un funzionamento stabile nell'intervallo di tensione di alimentazione da 3,8 V CC a 30 V CC. Questi sensori possono raggiungere un'uscita di corrente continua di 20 mA e possono ciclare a una corrente fino a 50 mA. La sua capacità di funzionare a una tensione di 3,8 V può essere utilizzata in molte potenziali applicazioni a bassa tensione.

L'uscita a collettore aperto digitale a pozzo di corrente può essere facilmente collegata e utilizzata con vari circuiti elettronici.

Per fornire prodotti affidabili e mantenere una qualità costante, la serie SS400 è stata testata sia a 25°C [75°F] che a 125°C [257°F]. Tutti i prodotti a catalogo di questa serie possono funzionare a una temperatura di 150°C [302°F].

Per una maggiore flessibilità di progettazione, sono disponibili le seguenti opzioni di pin e confezionamento:

Pin dritti, lunghezza 14,99 mm [0,59 pollici], confezionati sfusi o in scatole arrotolate

Pin dritti, lunghezza 18,7 mm [0,735 pollici], confezionamento sfuso

Pin formati, lunghezza 14,99 mm [0,59 pollici], confezionati sfusi o in scatole arrotolate

Applicazione potenziale

Industria

Rilevamento di flusso ad alta frequenza in HVAC, contatori dell'acqua, contatori del carburante e contatori del gas

Rilevamento anti-manomissione in contatori dell'acqua, contatori elettrici e contatori del gas

Rilevamento del livello del liquido

Rilevamento della velocità del motore

Rilevamento della posizione nel cilindro

Il sensore magnetoresistivo (MR) è il sensore a stato solido a campo magnetico più sensibile sul mercato, in grado di misurare la direzione e l'intensità del campo magnetico da 70 mG (7 nT) a 6 G (0,6 mT). Il sensore magnetoresistivo può determinare le variazioni del campo magnetico terrestre causate dalla presenza di oggetti ferromagnetici o dalla posizione di oggetti ferromagnetici all'interno del campo magnetico terrestre. L'elevata larghezza di banda può essere utilizzata per rilevare veicoli in rapido movimento e altri oggetti contenenti ferro. Questi sensori adottano un design senza contatto e la distanza di lavoro dipende dalla massa ferromagnetica misurata.

La serie di prodotti sensori magnetici Hall svolge un ruolo significativo in molteplici campi come l'automazione industriale, l'elettronica automobilistica e le apparecchiature mediche. Di seguito è riportata una panoramica dettagliata di questa serie di prodotti:

I. Panoramica della serie di prodotti

In qualità di leader nella tecnologia dei sensori, la serie di prodotti sensori magnetici Hall adotta il principio avanzato dell'effetto Hall, rilevando parametri come la posizione, la velocità e la direzione di un oggetto misurando le variazioni del campo magnetico. Questi sensori sono caratterizzati da alta precisione, alta sensibilità, basso consumo energetico e affidabilità stabile, e sono in grado di soddisfare le esigenze di vari scenari applicativi complessi.

II. Caratteristiche principali

Misurazione ad alta precisione

I sensori magnetici Hall possono misurare accuratamente le variazioni del campo magnetico, ottenendo così un rilevamento preciso della posizione degli oggetti. Questa caratteristica di misurazione ad alta precisione conferisce al sensore un vantaggio significativo nei sistemi di posizionamento, navigazione e controllo nell'automazione industriale.

Specifiche:
