Descrizione del prodotto:
SS551AT SS351AT SS451A Cic sensore di posizione digitale a effetto Hall full-range
Caratteristiche:
SS551AT Sensore di posizione digitale a effetto Hall in CI, polarità completa, bassa sensibilità, SOT-89B, 1000 unità/nastro tascabile e bobina.
La serie SS551AT di circuiti integrati per sensori a effetto Hall bipolari a basso costo adotta un packaging a montaggio superficiale e presenta circuiti integrati di bilanciamento termico nell'intero intervallo di temperature. Le risposte magnetiche bipolari si alternano tra il Polo Nord e il Polo Sud.
Lo stabilizzatore di tensione integrato può garantire un funzionamento molto stabile nell'intervallo di tensione di alimentazione compreso tra 4,5 V CC e 24 V CC. Il circuito interno può prevenire danni al sensore ed evitare inversioni impreviste della polarità della tensione di alimentazione. La serie SS50AT di sensori a effetto Hall bipolari a basso costo sono piccoli dispositivi digitali a effetto Hall multifunzionali azionati dai campi magnetici di magneti permanenti o elettromagneti. La tensione di uscita del drain aperto del collettore può essere facilmente collegata a vari circuiti elettronici.
Nota: i circuiti integrati offrono eccellente stabilità della temperatura e precisione in progetti robusti. L'intervallo di temperatura operativa di questi sensori Hall digitali va da -40°C a 125°C [da -40°F a 257°F], rendendoli adatti per ambienti commerciali, di consumo e industriali.
Specifica tecnica
Nomi delle serie: SS351AT, SS451A, SS551AT
Tipo a trascinamento magnetico onnipolare
La tensione di uscita massima è 0,4 Vcc
La corrente di uscita è di 20 milliampere
Tipo di uscita affondamento
Temperatura di conservazione: da -40°C a 150°C [da -40°F a 302°F]
Punto di rilascio -40 G tipico. (da -40°C a 150°C)

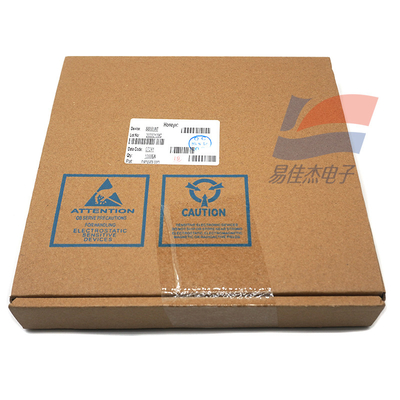

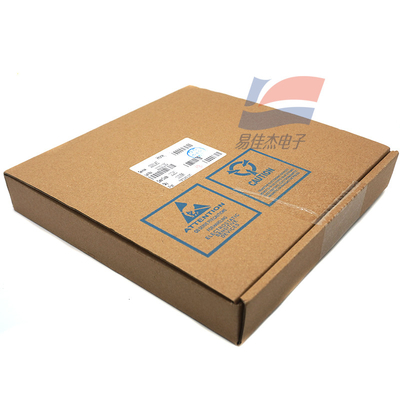

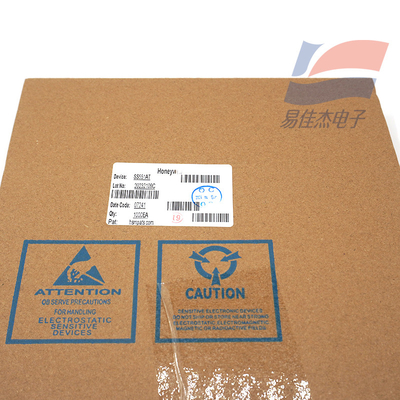

Tipo di imballaggio SOT-89B, nastro tascabile e bobine, 1000 pezzi per rotolo
Il tempo di commutazione è diminuito (dal 90% al 10%) fino a 1,5μs
Categoria di prodotto: Sensore di posizione digitale ad effetto Hall IC
Tensione di alimentazione: da 3 Vcc a 24 Vcc (da -40°C a 150°C)
Il valore tipico della corrente di alimentazione è 3,5 mA. (25°C, 3 Vcc)
La corrente di dispersione massima è 10μA
Temperatura di funzionamento: da -40°C a 150°C [da -40°F a 302°F]
Punto di funzionamento: 85 G tipico. (da -40°C a 150°C)
Differenziare 35 G tip. (da -40°C a 150°C)
Il tempo di commutazione aumenta (dal 10% al 90%) fino a 1,5μs
Disponibilità in tutto il mondo
Funzione del prodotto
Microstruttura: imballaggi in plastica SOT-89B, bobine e bobine per assemblaggio automatico
Quando l'efficienza energetica è di soli 4,5 V CC, il consumo energetico massimo è di soli 5 mA
Uscita digitale ad assorbimento di corrente
Elementi magnetici bipolari per applicazioni con magneti ad anello
Elevata capacità di corrente in uscita (20 mA)
Alta velocità: la gamma di frequenza operativa va da 0 kHz a oltre 100 kHz
L'ampio intervallo di temperature va da -40°C a 125°C [da -40°F a 257°F]
Protezione da inversione di polarità integrata
Applicazione
Sensori di velocità e RPM
Commutazione del motore DC brushless
Controllo motore e ventilatore
Codifica magnetica
Contagiri, camioncino da banco
Velocità del disco ottico, rilevamento della rotazione del nastro
Rilevamento del flusso
Specifiche:
| Tipo di sensore |
Sensore magnetico |
| Campo di rilevamento |
±50 mt |
| Punto di lavoro (BOP |
SS551AT SS351AT SS451A |
| Tensione di alimentazione |
30 V |
