Descrizione del prodotto:

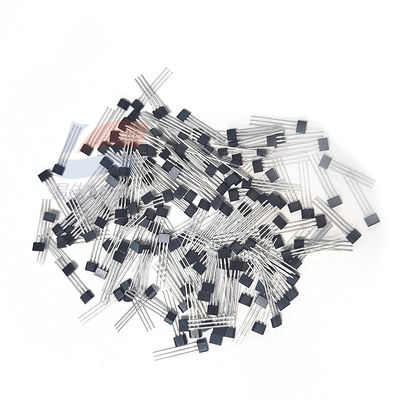

Sensore magnetico a effetto Hall lineare YJJ SS496B TO92 per rilevamento di posizione industriale
Caratteristiche:
Sensori a effetto Hall lineari proporzionali in miniatura a basso costo della serie SS496B; Montaggio superficiale
Il sensore MRL (Miniature Proportional Linear) della serie SS496B è un dispositivo multifunzionale a effetto Hall lineare che può essere azionato dal campo magnetico di un magnete permanente o di un elettromagnete. La tensione di uscita proporzionale è impostata dalla tensione di alimentazione. Varia proporzionalmente all'intensità del campo magnetico. I circuiti integrati offrono una maggiore stabilità di temperatura e sensibilità. Il resistore a film sottile calibrato al laser sul chip offre alta precisione (da zero a 3%, con una sensibilità fino al 3%) e compensazione della temperatura. Il coefficiente di temperatura positivo della sensibilità (tipicamente + 0,02% / C) compensa il coefficiente di temperatura negativo del magnete a basso costo.
I sensori della serie SS496B offrono un'economica rilevazione MRL e hanno specifiche leggermente superiori rispetto ai prodotti SS490. L'SS490B presenta un'uscita continua tipica di 1,5 mA o in assorbimento e opera con una corrente di alimentazione di 7 mA a 5,0 V a 25 ° C per ottenere prestazioni prevedibili nell'intero intervallo di temperatura. I sensori della serie SS490B presentano tolleranze di posizione zero e sensibilità, che variano con la temperatura.
Nome serie: SS490
La modalità di azionamento magnetico è lineare
Tensione di uscita: da 0,2 V a VS-tipico 0,2 V, da 0,4 V a Vs-0,4 V (valore minimo)
La corrente di assorbimento minima è 0,6 mA, tipicamente 1,5 mA quando Vs> 4,5 V
La corrente di dispersione massima è 10 µA
Temperatura operativa: da -40°C a 150°C [-40°F a 302°F]
Tipo di confezione: piombo standard piatto tipo TO-92, sfuso, 1000 pezzi per sacchetto
Il tempo di commutazione aumenta (dal 10% al 90%) fino a 1,5 µs
La sensibilità minima è 2.300, la tipica è 2.500 e la massima è 2.700 millivolt per grammo
Categoria prodotto: IC sensore lineare a effetto Hall
La tensione di alimentazione varia da 4,5 V a 10,5 V
La corrente di alimentazione è 7,0 mA (valore tipico) a 5 Vdc
La corrente di sorgente di uscita minima è 1 mA, tipicamente 1,5 mA quando Vs> 4,5 V
Tipo di uscita: assorbimento o sorgente
Temperatura di stoccaggio: da -40°C a 165°C [-40°F a 329°F]
Il tempo di risposta è di 3 microsecondi
Il tempo di commutazione diminuisce (dal 90% al 10%) fino a 1,5 µs
Disponibilità mondiale
Caratteristiche del prodotto
Uscita lineare e design flessibile del circuito
Il design a quattro Hall IC minimizza l'influenza dello stress meccanico
Risponde a Gauss positivi o negativi
Utilizza un'efficienza energetica di 7 mA a 5 Vdc
Singolo assorbimento di corrente o uscita di corrente
Il funzionamento rail-to-rail può fornire più segnali disponibili, ottenendo così una maggiore precisione
Il magnetismo compensato dalla temperatura aiuta a fornire un funzionamento stabile in un ampio intervallo di temperatura da -40°C a 150°C [-40°F a 302°F]
Campo di applicazione
Industria
Induzione di corrente di base, utilizzata per il monitoraggio e il rilevamento del carico del motore
Sensori di campo magnetico antimanomissione in contatori di utenze intelligenti remoti
Controllo pompe in macchinari pesanti ed elettrodomestici
Induzione di spostamento lineare o angolare semplice
Rilevamento posizione manubrio/acceleratore in biciclette elettriche e scooter
Induzione di corrente negli elettrodomestici
Trigger di regolazione della velocità in utensili e attrezzature
Lettura di codici magnetici in casseforti, sistemi di sicurezza e sistemi di controllo accessi agli edifici
Medica: Rilevamento posizione in pompe per infusione
Specifiche:
| Tipo di sensore |
Sensore magnetico |
| Intervallo di rilevamento |
±50mT |
| Punto di lavoro (BOP |
SS496B |
| Tensione di alimentazione |
30V |
